Пирометры ТЕРМОКОНТ, 58310-14

Назначение

Пирометры «ТЕРМОКОНТ» предназначены для неконтактных измерений температуры поверхности объектов по их собственному излучению в пределах зоны, определяемой углом поля зрения.

Описание

Принцип действия основан на зависимости от температуры энергетических яркостей-объекта измерений в различных областях спектра излучения.

Пирометры являются оптико-электронными измерительными приборами, работающими в инфракрасной области электромагнитного спектра. Пирометры измеряют температуру на поверхности объекта или на границе разделения различных сред на основе регистрации энергии их электромагнитного излучения. Размер контролируемого участка поверхности определяется показателем визирования пирометра.

Основными элементами пирометров «ТЕРМОКОНТ» являются: объектив, фокусирующий излучение объекта на приемники излучения, один или два приемника излучения, электронный блок измерений и индикации. Выходной сигнал приемника излучения пропорционален интенсивности поглощенного теплового излучения, которое в свою очередь связана с температурой объекта согласно закону Планка. Вследствие этого как сигналы от приемников, так и их отношение связано полиномиальной зависимостью с температурой объекта измерений. Пирометры «ТЕРМОКОНТ» отличаются друг от друга диапазоном измеряемых температур, пределами допускаемой основной погрешности и конструктивным исполнением.

Выпускаются двенадцать моделей пирометров «ТЕРМОКОНТ»: ТЕРМОКОНТ-ТЦ2; ТЕРМОКОНТ-ТЦ3; ТЕРМОКОНТ-ТЦ4; ТЕРМОКОНТ-ТЦ5; ТЕРМОКОНТ-ТВ2; ТЕРМОКОНТ-ТВ3; ТЕРМОКОНТ-ТВ4; ТЕРМОКОНТ-ТВ5; ТЕРМОКОНТ-ТА2; ТЕРМОКОНТ-ТА3; ТЕРМОКОНТ-ТН3; ТЕРМОКОНТ-ТН5.

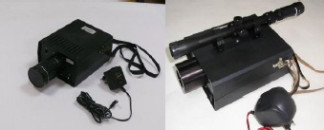

Модели имеют два конструктивных исполнения: переносной (“П”) пирометр «ТЕРМОКОНТ» (рис.1 - рис. 6), стационарный (“С”) пирометр «ТЕРМОКОНТ» (рис.7 - рис. 12)

Переносные пирометры «ТЕРМОКОНТ» конструктивно выполнены в пластиковом корпусе «пистолетного» или коробчатого типов. На задней панели расположены органы управления и регулировки, индикатор. На передней панели - объектив пирометра, сверху расположен оптический прицел (для моделей с параллаксной системой визирования), для моделей с беспараллаксной системой визирования окуляр расположен на задней панели.

Стационарные пирометры «ТЕРМОКОНТ» конструктивно выполнены в цилиндрическом корпусе. На переднем фланце расположены: объектив пирометра, крепежные отверстия, выходные окна лазерных целеуказателей (для моделей оборудованных лазерными целеуказате-лями). На заднем фланце расположены: разъем питания и разъем выходных сигналов, индикатор, органы управления и регулировки.

Каждая из моделей переносных пирометров имеет 3 модификации. Каждая из моделей стационарных пирометров имеет 6 модификаций. Модификации обозначаются цифрами после букв “П” и “С” в обозначениях переносных и стационарных пирометров соответственно. Между собой модификации различаются наличием или отсутствием, не влияющих на метрологические характеристики, сервисных функций, системами визирования и диапазонами выходных токовых сигналов.

Информация об исполнении пирометров «ТЕРМОКОНТ» зашифрована в коде полного условного обозначения:

Класс пирометра:

В - яркостной;

Лист № 2

Всего листов 7

Пирометр ТЕРМОКОНТ-ТХХХУУ (Х - обязательные символы, У - необязательные).

Ц - спектрального отношения;

Н - частичного излучения;

А - частичного излучения с повышенной разрешающей способностью коэффициента коррекции по излучательной способности;

М - специализированные.

Порядковый номер семейства - цифра от 2 до 9.

Исполнение:

П - переносной;

С - стационарный.

Модификация:

-    Для переносных пирометров:

отсутствие символа - базовая модель;

1    - с функцией определения экстремумов в серии измерений;

2    - с энергонезависимой памятью на 511 значений и интерфейсом RS-232.

-    Для стационарных пирометров:

отсутствие символа - токовый выход 0-20 мА, лазерные целеуказатель;

1    - токовый выход 4-20 мА, лазерные целеуказатель;

2    - токовая петля RS-232, лазерные целеуказатель;

6    - токовый выход 0-20 мА, фокусируемый объектив, беспараллаксный визир;

7    - токовый выход 4-20 мА, фокусируемый объектив, беспараллаксный визир;

8    - токовая петля RS-232, фокусируемый объектив, беспараллаксный визир. Дополнительные возможности:

Р - наличие реле уставки;

Б - быстродействующий (25 мс);

СБ - сверхбыстродействующий (3-5 мс).

Во избежание несанкционированного вскрытия, стыки корпусов защищены разрушающимися при вскрытии наклейками.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

- А по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики пирометров «ТЕРМОКОНТ» приведены в таблице 3.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта и руководство по эксплуатации (объединенный документ) и в виде наклейки на корпус пирометров «ТЕРМОКОНТ».

Комплектность

Комплектность средства измерений приведена в таблице 3. Таблица 2

Поверка

осуществляется в соответствии с документом МП РТ 1686-2013 «Пирометры «ТЕРМОКОНТ». Методика поверки», утверждённым ГЦИ СИ ФБУ «Ростест-Москва» 14.12.13 г.

Основные средства поверки: набор излучателей в виде моделей абсолютно черных тел 2 разряда в диапазоне от 0 до 3000 °С.

Сведения о методах измерений

Сведения о методах измерений содержатся в паспорте и руководстве по эксплуатации (объединенный документ)

Нормативные и технические документы, устанавливающие требования к пирометрам «ТЕРМОКОНТ»

1    ГОСТ 8.558 -2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

2    ГОСТ 28243-89 «Пирометры. Общие технические требования».

3    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

4    Технические условия ТУ4211-001-05842760-9 (ГБТА.405352.001ТУ).

Рис. 11

Рис. 12

Лист № 7 Всего листов 7

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
