| Номер в госреестре | 58312-14 |
| Наименование СИ | Спектрометры эмиссионные |
| Обозначение типа СИ | Belec |
| Изготовитель | "BELEC Spektrometrie opto-elektronik GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 25.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Спектрометры эмиссионные Belec Назначение средства измерений
Спектрометры эмиссионные Belec предназначены для формирования и измерения аналитического сигнала, пропорционального интенсивности спектральных линий различных элементов при количественном эмиссионном спектральном анализе сплавов на основе железа, алюминия, меди, никеля, титана.
В основу работы спектрометров эмиссионных Belec (в дальнейшем спектрометры) положен метод эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных линий от содержания элемента в пробе.
Спектрометры состоят из источника возбуждения спектра, оптической части прибора (полихроматора) и автоматизированной системы управления и регистрации на базе встроенного IBM-совместимого компьютера.
Спектрометры эмиссионные Belec поставляются в трех модификациях: Vario Lab, Lab 3000s, Compact Port. Спектрометры эмиссионные Belec модификации Vario Lab имеют либо настольное, либо напольное исполнение и комплектуются в этом случае тумбой, модификации Lab 3000s - настольное исполнение, модификации Compact Port конструктивно выполнен в виде переносного прибора.
Спектральная часть спектрометров Belec находится в защищенном термоизолированном и герметичном кожухе с термостатированием оптического блока (точность поддержания постоянной температуры до 0,1 °С). Опциально спектрометры Belec модификаций Vario Lab и Lab 3000s могут быть укомплектованы системой вакуумирования оптической системы. Возможность вакуумирования позволяет расширить диапазон регистрации в коротковолновую область спектра.
Искровой источник возбуждения спектра создает униполярную искру с формой волны, задаваемой программным образом. Производится обдувка электрода аргоном. Спектрометры Belec модификаций Vario Lab и Lab 3000s имеют стационарные штативы открытого типа. Оп-циально спектрометры модификаций Vario Lab и Compact Port могут комплектоваться одним или двумя выносными источниками в виде пистолета (зонд с продувкой аргоном, воздушный зонд для быстрой разбраковки), а так же специальным выносным искровым источником (специальным зондом) для определения серы и фосфора. В стационарных штативах расход аргона составляет 0,1 л/мин в режиме ожидания, 2 л/мин в режиме анализа. В выносных искровых источниках в виде пистолета расход аргона составляет 0,1 л/мин в режиме ожидания, 2,5 л/мин в режиме анализа. Спектрометры Belec модификации Compact Port опциально могут укомплектоваться быстросъемным стационарным штативом. Во всех модификациях спектрометров Belec применяются износостойкие вольфрамовые электроды. В стационарных штативах применяется пневматический прижим образца. Выносные искровые источники возбуждения спектра (зонды) соединяются с оптической частью прибора посредством специального кабеля длиной 3 или 5 м, по которому осуществляется также подача аргона. Оптическое излучение передается на вход спектрометра с помощью волоконно-оптического кабеля.
Полихроматор спектрометра построен по схеме Пашен-Рунге, в которой входная щель, вогнутая дифракционная решетка и выходные щели установлены на круге Роуланда. Диаметр круга Роуланда в спектрометрах Belec модификации Vario Lab равен 500 мм, в модификациях Lab 3000s и Compact Port - 300 мм. Во всех модификациях применяется вогнутая высокотехнологичная дифракционная решетка Zeiss 3600 штрихов/мм. Обратная линейная дисперсия в
Лист № 2 Всего листов 7
спектрометрах Belec модификации Vario Lab равна 0,52 нм/мм, в модификациях Lab 3000s и Compact Port - 0,9 нм/мм. В спектрометрах Belec модификации Vario Lab может быть установлено до 108 измеряющих каналов (выходных щелей), в модификации Lab 3000s - до 24 измеряющих каналов, в модификации Compact Port - до 36 измеряющих каналов. Камера полихро-матора снабжена специальной системой обдува аргоном, обеспечивающей его очистку. Регистрация спектра осуществляется с помощью набора фотоумножителей (ФЭУ), оптимизированных по спектральной чувствительности на определенные участки спектра. Сигналы с фотоумножителей через канальные платы и контроллер поступают на интегрированный в корпус спектрометра индустриальный компьютер на базе процессора Intel. Вывод информации производится на встроенный в корпус спектрометра цветной дисплей (для модификаций Vario Lab и Compact Port), либо на внешний дисплей, подключенный к встроенному в корпус спектрометра компьютеру (для модификации Lab 3000s). Управляющие программы каждого конкретного прибора устанавливается на этапе сборки и настройки спектрометра на фирме-изготовителе.
По защищенности от влияния пыли и воды спектрометры Belec соответствуют степени защиты 1Р54СН по ГОСТ 14254-96. Спектрометры не являются источником радиопомех. Спектрометры Belec ремонтопригодны, восстановление работоспособности осуществляется в системе заводского обслуживания. По способу защиты человека от поражения электрическим током спектрометры соответствуют классу I по ГОСТ 12.2.007.0-75.

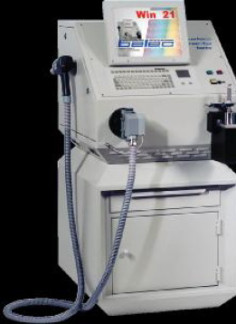

Внешний вид спектрометров Belec, приведен на рисунке 1.
Управление процессом измерения, сбора, обработки, отображения, хранения и передачи информации осуществляется от интегрированного в корпус спектрометра индустриального компьютера на базе процессора Intel с помощью встроенного программного обеспечения "Belec Win 21". Разделение ПО "Belec Win 21" с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым). Данное программное обеспечение совместимо только со спектрометрами производства BELEC GmbH. Программа каждого конкретного прибора устанавливается на этапе сборки и настройки спектрометра на фирме-изготовителе. Для пользователя спектрометра Belec доступны функции проведения измерения образцов на основе градуировочных зависимостей, установленных фирмой-изготовителем при-
Лист № 3 Всего листов 7
бора, обработка выходной информации, передача данных на печать и запоминание результатов анализа.
Идентификационные данные программного обеспечения "Belec Win 21" приведены в таблице 1.
Таблица 1.
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Размер файла программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| BelecMenue.exe | 5.08V1.7 | 6.706 kB | 508-17-6706-9 | ID код системы ISBN |
Влияние программного обеспечения "Belec Win 21" на метрологические характеристики спектрометров Belec учтено при нормировании метрологических характеристик спектрометров.
Уровень защиты программного обеспечения "Belec Win 21" от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2.
| Рабочий спектральный диапазон спектрометров Belec, нм - модификации Vario Lab - модификации Lab 3000s, - модификации Compact Port | от 140 до 800 от 175 до 600 от 180 до 600 |
| Диапазон измерения массовой доли легирующих и примесных элементов металлов и сплавов при анализе сплавов на основе же-леза1, алюминия2, меди3, никеля4, титана5 %: - модификации Vario Lab - модификаций Lab 3000s, Compact Port | 0,0001 - 40 0,001 - 40 |
| Пределы допускаемой относительной погрешности спектрометра при измерении массовой доли легирующих и примесных элементов металлов и сплавов при анализе сплавов на основе железа1), алюминия2), меди3), никеля4), титана5), % - модификация Vario Lab - модификации Lab 3000s, Compact Port | ± 25 ± 30 |
| Характеристики встроенного компьютера | |
| формат модульной системы: | EUROCARD |
| процессорная плата | AT - совместимая |
| оперативная память, Мб, не менее | 1024 |
| свободное пространство на жестком диске, Гб не менее | 60 |
| наличие одного пустого слота | USB - интерфейс - 3 шт. |
| серийный порт | RS 232 |
| ethernet | RJ 45 |
| Электрическое питание | |
| - напряжение, В | (220+22-ээ) В |
| - частота, Гц | (50±2) Гц |
| Полная потребляемая спектрометром мощность, Вт, не более | |
| - в режиме ожидания | 100 |
| - в процессе анализа | 600 |
| для модификаций Vario Lab и Lab 3000s с вакуумной оптической | |
| системой: | |
| - в режиме ожидания | 600 |
| - в процессе анализа | 1100 |
| Габаритные размеры, мм, не более | |
| - модификация Vario Lab | 930х 630х605 |
| вместе с тумбой в напольном исполнении | 930х 630х1222 |
| - модификация Lab 3000s, | 775х 440х415 |
| - модификация Compact Port | 420х360х200 |
| Масса, кг, не более | |
| - модификация Vario Lab | 110 |
| вместе с тумбой в напольном исполнении | 176 |
| - модификация Lab 3000s, | 49,0 |
| - модификация Compact Port | 25,8 |
| - выносной зонд с продувкой аргоном (длина 3м/5м) | 3,35/4,30 |
| - специальный выносной зонд для определения серы и фосфора | |
| (длина 3 м/5 м) | 4,05/5,0 |
| - выносной зонд с воздушной средой (длина 3м/5м) | 2,80/3,70 |
| - дополнительный быстросъемный искровой штатив | 9,5 |
| Время установления рабочего режима, мин, не более, | 15 |
| После длительного перерыва в работе необходим прогрев, ч, не | |
| более | |
| - модификация Vario Lab | 12 |
| - модификация Lab 3000s, | 10 |
| - модификация Compact Port | 0,3 |
| Средний срок службы, лет | 8 |
| Средняя наработка спектрометра на отказ, ч | 9000 |
| Условия эксплуатации: | |
| диапазон температуры, °C | |
| - модификация Vario Lab | 15 - 45 |
| - модификации Lab 3000s, Compact Port | 15 - 35 |
| диапазон атмосферного давления, кПа | 84 - 106,7 |
| диапазон относительной влажности, % при t = 25 °C | 20 - 80 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на специальную табличку на боковой панели спектрометра эмиссионного Belec методом наклейки.
Таблица 3
| Наименование | Количество в модификации | ||
| Belec Vario Lab | Belec Lab 3000s | Belec Compact Port | |
| Спектрометр эмиссионный Belec | 1 | 1 | 1 |
| Программное обеспечение "Belec Win 21" | 1 | 1 | 1 |
| Выносной зонд с продувкой аргоном (по запросу) | 1 | - | 1 |
| Специальный выносной зонд для определения серы и фосфора(по запросу) | 1 | - | 1 |
| Выносной зонд с воздушной средой (по запросу) | 1 | - | 1 |
| Дополнительный быстросъемный искровой штатив (по запросу) | - | - | 1 |
| Вакуумная система (по запросу) | 1 | 1 | |
| Монитор (по запросу) | - | 1 | 1 |
| Клавиатура (по запросу) | - | 1 | 1 |
| Манипулятор типа “Мышь” (по запросу) | - | 1 | 1 |
| Комплект адаптеров рекалибровочных образцов | 1 | 1 | 1 |
| Станок для заточки образцов (по запросу) | 1 | 1 | 1 |
| Комплект ЗИП | 1 | 1 | 1 |
| Руководство пользователя Belec Vario Lab | 1 | - | |
| Руководство пользователя Belec Lab 3000s | - | 1 | |
| Руководство пользователя Belec Compact Port | - | - | 1 |
| Руководство пользователя ПО "Belec Win 21" | 1 | 1 | 1 |
| Методика поверки МП-242-1688-2013 | 1 | 1 | 1 |
осуществляется по документу МП-242-1688-2013 «Спектрометры эмиссионные Belec. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «05» декабря 2013 г.
Основные средства поверки:
- ГСО состава стали углеродистой и легированной типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г, 12Х1МФ, 25Х1МФ, 30ХН2МФА, 12МХ, В2Ф, № по Госреестру 4165-91П, ГСО 2489-91П -2497-91П (комплект УГ0и - УГ9и);
- ГСО состава сталей типов 08кп, 18ЮА, С375Т, 38Х2МЮА, 60С2, 20ХН4ФА, 4Х3ВМФ, 27ХН2МФЛ, № по Госреестру 8193-2002 (комплект РГ24а-РГ31 а);
- ГСО состава сталей легированных типов 09Х14Н19В2БР, 08Х15Н24В4ТР, 45Х22Н4М3, ХН35ВТ, 03Х21Н21М4ГБ, 31Х19Н9МВБТ, 20Х25Н20С2, 10Х11Н23Т3МР, 03ХН28МДТ, № по Госреестру 8876-2007 (комплект ЛГ56 - ЛГ64);
- ГСО состава чугунов типов ЛР3, АЧВ-1, ЧНМШ, АЧВ-2, Л5, ЧВГ45, № по Госреестру 8887-2007 (комплект СО ЧГ24-ЧГ28);
- ГСО состава сплава алюминиевого типа АМг, № по Госреестру 7170-95 (комплект М194);
- ГСО состава бронзы безоловянной типа БрАЖНМц9-4-4-1, № по Госреестру 2013-89П -2017-89П (комплект М151);
- ГСО состава латуней типа ЛЖС, № по Госреестру 1457-78 - 1462-78 (комплект М23);
- ГСО состава никеля, № по Госреестру 8570-2004, (комплект VSN2);
- ГСО состава титановых сплавов ВТ3-1, ВТ8, ВТ9, № по Госреестру 1792-80 - 1796-80 (комплект 28).
Методика измерений приведена в документах:
- Руководство пользователя Belec Vario Lab;
- Руководство пользователя Belec Lab 3000s;
- Руководство пользователя Belec Compact Port$
- ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа»;
- ГОСТ Р 54153-2010 «Сталь. Метод атомно-эмиссионного спектрального анализа»;
- ГОСТ 27611-88 «Чугун. Метод фотоэлектрического спектрального анализа»;
- ГОСТ 7727-81 «Сплавы алюминиевые. Методы спектрального анализа»;
- ГОСТ 9717.1-82 - ГОСТ 9717.3-82 «Медь. Методы спектрального анализа»;
- ГОСТ 20068.1-79 - ГОСТ 20068.3-79 «Бронзы безоловянные. Методы спектрального и атомно-абсорбционного анализа»;
- ГОСТ 9716.1-79 - ГОСТ 9716.3-79 «Сплавы медно-цинковые. Методы спектрального анализа»;
- ГОСТ 6012-98 «Никель. Методы химико-атомно-эмиссионного спектрального анализа»;
- ГОСТ 23902-79 «Сплавы титановые. Методы спектрального анализа».
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным Belec
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. Техническая документация фирмы-изготовителя.
Лист № 7 Всего листов 7
выполнение работ по оценке соответствия промышленной продукции металлургического и машиностроительного производства и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
