| Номер в госреестре | 58313-14 |
| Наименование СИ | Фотометры микропланшетные |
| Обозначение типа СИ | Zenyth 340, мод. Zenyth 340 R, Zenyth 340 RT |
| Изготовитель | "Biochrom Ltd.", Великобритания |
| Год регистрации | 2014 |
| Срок свидетельства | 25.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры микропланшетные Zenyth 340, модели Zenyth 340 R, Zenyth 340 RT (далее по тексту - фотометры) предназначены для измерения оптической плотности жидких проб в 96-луночных планшетах при проведении иммуноферментных исследований, аллергологических тестов и для определения содержания гормонов.
Принцип действия фотометров основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец, и последующим пересчетом его в величину определяемого параметра.
Фотометры выполнены в стационарном настольном исполнении. Фотометры состоят из измерительного блока и транспорта планшета, который обеспечивает горизонтальное перемещение планшета и встряхивание планшета, размещенных в едином корпусе; модель Zenyth 340 RT отличается наличием встроенного термостата.
Управление и обработка результатов измерения производится внешним ПК с применением специализированного программного обеспечения для обеих моделей.

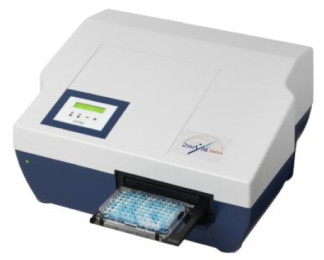

Общий вид Фотометров микропланшетных Zenyth 340, модели Zenyth 340 R, Zenyth 340 RT представлен на рисунке 1.
Схема маркировки и пломбировки фотометров представлена на рисунке 2.
■Модификация
_ Серийный номер
Знак
■Утверждения
типа
Наклейка с пломбируюи эффектом
Программное обеспечение предназначено для управления фотометром, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Для ограничения доступа внутрь корпуса фотометра производится его пломбирование.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения фотометров указаны в таблице 1.
Таблица 1
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ADAP | 1.х, 2.х * | Данные являются собственностью производителя и являются защищенными для доступа дилера и пользователей | |
*- где 2 версия метрологически значимой части ПО; х - версия сборки ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2
| Рабочие длины волн, нм | 340*, 405, 450, 492, 620 |
| Диапазон измерений оптической плотности, Б | 0,000-3,000 |
| Пределы абсолютной систематической составляющей погрешности измерения оптической плотности, Б, в диапазоне измерений оптической плотности 0,000-0,300 Б | ±0,007 |
| Пределы относительной систематической составляющей погрешности измерения оптической плотности, %, в диапазоне измерений оптической плотности 0,301-3,000 Б | ±1,5 |
| Пределы относительного среднего квадратичного отклонения измерений оптической плотности, % | ±0,3 |
| Напряжение питания, В | 100-240 |
| При частоте, Гц | 50/60 |
| Потребляемая мощность, В»А, не более | 250 |
| Габаритные размеры, мм | 470х410х260 |
| Масса, кг, не более | 15,0 |
| Условия эксплуатации: температура окружающей среды, °С | 15-40 |
| при относительной влажности воздуха, %, не более | 85 |
* - комплект поставки согласовывается с потребителем
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель фотометра методом наклеивания.
Фотометр микропланшетный Zenyth 340 с установленными фильтрами 340*, 405, 450, 492, 620 нм
Сетевой кабель
RS232 кабель для соединения с компьютером
CD-диск с программным обеспечением и инструкциями по эксплуатации для прибора и программного обеспечения Руководство по эксплуатации Гарантийный талон Методика поверки
* - комплект поставки согласовывается с потребителем Поверка
Поверка приборов осуществляется в соответствии с документом МП 90.Д4-13 «Фотометры микропланшетные Zenyth 340, модели Zenyth 340 R, Zenyth 340 RT», утвержденным ГЦИ СИ ФГУП «ВНИИОФИ» 31 октября 2013 г.
Основное средство поверки - комплект светофильтров поверочный КСП-01, № Госреестра 18091-03. Пределы допускаемой погрешности измерения зональной оптической плотности: ±0,006 Б в диапазоне измерения оптической плотности от 0,000 до 0,400 Б; ±1,5% в диапазоне измерения оптической плотности от 0,401 до 4,500 Б.
Руководство по эксплуатации на «Фотометры микропланшетные Zenyth 340, модели Zenyth 340 R, Zenyth 340 RT».
Всего листов 4
Нормативные и технические документы, устанавливающие требования к Фотометрам микропланшетным Zenyth 340, модели Zenyth 340 R, Zenyth 340 RT
1 ГОСТ Р 50444-92. Приборы, аппараты и оборудование медицинское. Общие технические условия.
2 Техническая документация фирмы «Biochrom Ltd», Великобритания.
Осуществление деятельности в области здравоохранения.
