| Номер в госреестре | 58315-14 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | КЭИ-3кА, КЭИ-5кА |
| Изготовитель | АО "НИИ электромеханики" (НИИЭМ), г.Истра |
| Год регистрации | 2014 |
| Срок свидетельства | 25.08.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Клещи электроизмерительные КЭИ-3кА и КЭИ-5кА Назначение средства измерений
Клещи электроизмерительные КЭИ-3кА и КЭИ-5кА измеряют силу переменного и постоянного тока.
Основное назначение клещей электроизмерительных КЭИ-3кА и КЭИ-5кА (далее -клещи) - измерение силы переменного и постоянного тока в цепях, изолированных относительно цепей земли и питания.
Принцип действия клещей - преобразование силы постоянного или средневыпрям-ленного значения переменного тока через шину в пропорциональное напряжение постоянного тока, которое измеряется встроенным вольтметром постоянного тока и выводится на дисплей.
Для преобразования силы постоянного или переменного тока в пропорциональное напряжение используются встроенные в зазор магнитопровода датчики Холла.
Клещи содержат разъёмный магнитопровод со встроенными датчиками Холла, выпрямитель, микросхему цифрового вольтметра с дешифратором управления 3 ^ разрядным дисплеем и сам дисплей.

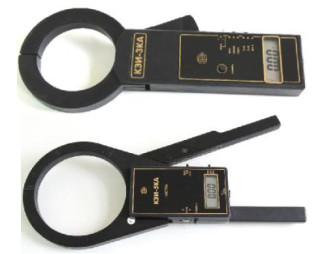

Конструктивно клещи выполнены в едином изолированном корпусе из ударопрочного пластика, внутри которого размещены печатная плата с электронными компонентами и батарея питания. На лицевой панели клещей находится переключатель режимов, жидкокристаллический дисплей с индикацией положений и наименование типа клещей. Заводской номер клещей нанесен на заднюю панель.
Питание клещей - автономное, от встроенной гальванической батареи.
Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления задней стенки корпуса.
Таблица 1 - Основные технические характеристики клещей
| Величина | значение |
| Диапазон измерений силы переменного тока, А (частота от 45 до 55Гц) | От 0 до 200 От 0 до 2000 От 0 до 3000 (Модель КЭИ- 3кА) От 0 до 5000 (Модель КЭИ- 5кА) |
| Предельно допускаемые основные приведенные погрешности измерений силы переменного тока диапазон от 0 до 200 А остальные диапазоны | ± 5 % ± 3 % |
| Диапазон измерений силы постоянного тока, А | От 0 до 200 От 0 до 2000 От 0 до 3000 (Модель КЭИ- 3кА) От 0 до 5000 (Модель КЭИ- 5кА) |
| Предельно допускаемые основные приведенные погрешности измерений силы постоянного тока диапазон от 0 до 200 А остальные диапазоны | ± 5 % ± 3 % |
| Дополнительные приведенные погрешности измерений от изменения температуры окружающего воздуха | ± 0,3 % / оС |
| Питание, гальванические батареи | Одна батарея типономинала «6F22» |
| Электрическая прочность изоляции измерит. цепей относительно корпуса, В | 3520 (частота 50 Гц, 1 мин.) |
| Сопротивление изоляции измерительных цепей относительно корпуса не менее, МОм | 20 |
| Габаритные размеры не более, мм (длина х ширина х глубина) КЭИ- 3кА КЭИ- 5кА | 327 х 127 х 33 470 х 200 х 53 |
| Диаметр токовой шины максимальный, мм КЭИ- 3кА КЭИ- 5кА | 90 160 |
| Масса, г КЭИ- 3кА КЭИ- 5кА | 800 1600 |
| Рабочие условия применения о/~' температура окружающего воздуха, С относительная влажность не более, % | От -10 до + 40 90 при 25 оС |
Знак утверждения типа наносится методом наклейки на лицевую панель клещей и типографским способом на титульные листы руководства по эксплуатации.
Клещи измерительные - 1 шт.
Комплект батарей питания (вставлен в корпус) - 1 шт.
Руководство по эксплуатации - 1 шт.
Методика поверки - 1 шт.
Паспорт - 1 шт.
осуществляется согласно документу МП 58315-14 «Клещи электроизмерительные КЭИ-1(10кВ), КЭИ-3кА и КЭИ-5кА. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 мая 2014 г.
Основные средства поверки: трансформатор тока измерит. лабораторный ТТИ 5000.5 (Госреестр 27007-04), регулируемый источник тока РИТ-5000 (сила тока от 0 до 5000 А), программируемый источник постоянного тока Gen 10 -1000 (Госреестр 46688-11), шунты калиброванные стационарные 75ШСМ на силу тока 300 и 1000 А (Госреестр 26907-04), вольтметр универсальный GDM78255A (Госреестр 50977-12), амперметр переменного тока Д 5090 (Госреестр 10195-85).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным КЭИ-3кА и КЭИ-5кА
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. Клещи электроизмерительные КЭИ-1(10кВ), КЭИ-3кА и КЭИ-5кА. Технические условия.
46ПИГН.411521.005ТУ
- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
