| Номер в госреестре | 58316-14 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | КЭИ-1(10кВ) |
| Изготовитель | АО "НИИ электромеханики" (НИИЭМ), г.Истра |
| Год регистрации | 2014 |
| Срок свидетельства | 25.08.2019 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Клещи электроизмерительные КЭИ-1(10кВ) измеряют силу переменного тока.
Основное назначение клещей электроизмерительных КЭИ-1(10кВ), - далее - клещи, измерение силы переменного тока в цепях, изолированных относительно цепей земли и питания.
Принцип действия клещей - преобразование силы переменного тока через шину в пропорциональное средневыпрямленное напряжение постоянного тока, которое измеряется встроенным вольтметром постоянного тока и выводится на дисплей.
Для преобразования силы переменного тока в пропорциональное переменное напряжение используется вторичная обмотка магнитопровода клещей. Это переменное напряжение выпрямляется и поступает на вход цифрового вольтметра постоянного тока с цифровым дисплеем.
Клещи содержат разъёмный магнитопровод со вторичной обмоткой, детектор, микросхему цифрового вольтметра с дешифратором управления 3 разрядным дисплеем и сам дисплей.

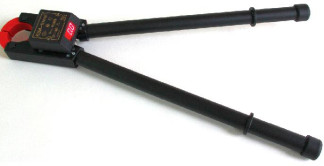

Конструктивно клещи выполнены в едином изолированном корпусе из ударопрочного пластика, внутри которого размещены печатная плата с электронными компонентами и батарея питания. На лицевой панели клещей находится переключатель режимов, светодиодный дисплей и наименование типа клещей. Заводской номер клещей нанесен на заднюю панель.
Питание клещей - автономное, от встроенной гальванической батареи.
Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления задней стенки корпуса.
Таблица 1 - Основные технические характеристики клещей
| Величина | значение |
| Диапазон измерений силы переменного тока, А (частота от 45 до 55Гц) | От 0 до 100 От 0 до 1000 |
| Предельно допускаемые основные приведенные погрешности измерений | ± 1 % |
| Дополнительные приведенные погрешности измерений от изменения температуры окружающего воздуха | ± 0,01 % / оС |
| Питание, гальванические батареи | Четыре 1,5 В батареи габарита «АА» |
| Электрическая прочность изоляции измерительных цепей относительно корпуса, В | 35400 (частота 50 Гц, 1 мин.) |
| Сопротивление изоляции измерительных цепей относительно корпуса в рабочих условиях не менее, МОм | 20 |
| Габаритные размеры не более, мм (длина х ширина х глубина) | 700 х 360 х 80 |
| Диаметр токовой шины максимальный, мм | 50 |
| Масса, г | 1500 |
| Рабочие условия применения о/~' температура окружающего воздуха, С относительная влажность не более, % | От -10 до + 40 90 при 25 оС |
Знак утверждения типа наносится методом наклейки на лицевую панель клещей и типографским способом на титульные листы руководства по эксплуатации.
Клещи измерительные - 1 шт.
Комплект батарей питания (вставлен в корпус) - 1 шт.
Руководство по эксплуатации - 1 шт.
Методика поверки - 1шт.
Паспорт - 1 шт.
осуществляется согласно документу «Клещи электроизмерительные КЭИ-1(10кВ), КЭИ-3кА и КЭИ-5кА. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 мая 2014 г.
Основные средства поверки: трансформатор тока измерит. лабораторный ТТИ 5000.5 (Госреестр 27007-04), амперметр переменного тока Д5090 (Госреестр 10195-85), регулируемый источник тока РИТ-5000 (сила тока от 0 до 5000 А).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным КЭИ-1(10кВ)
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. Клещи электроизмерительные КЭИ-1(10кВ), КЭИ-3кА и КЭИ-5кА. Технические условия.
46ПИГН.411521.005ТУ
- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
