Комплексы программно-технические Исток, 58318-14

Назначение

Комплексы программно-технические «Исток» (далее - комплексы) предназначены для измерения времени в шкале времени UTC, сбора по заданному регламенту опроса, хранения и визуализации результатов измерений электрической и тепловой энергии, параметров теплоносителя, получаемых от счетчиков электрической и тепловой энергии, информации о состоянии средств измерений и автоматизации коммерческого и технического учёта энергоресурсов в составе автоматизированных информационно-измерительных систем.

Описание

Принцип действия комплексов при измерении времени и интервалов времени заключается в автономном хранении шкалы времени встроенными часами компонента комплекса - управляющей электронно-вычислительной машины (ЭВМ). Встроенные часы управляющей ЭВМ периодически удалённо, по протоколу NTP, синхронизируются с внешними эталонными часами, в качестве которых могут использоваться тайм-серверы, входящие в состав эталонов времени и частоты ФГУП «ВНИИФТРИ».

Метки времени, формируемые встроенными часами управляющей ЭВМ, присваиваются событиям опроса, нештатным ситуациям и заносятся вместе с информацией о событии в журнал событий комплекса.

Принцип действия комплексов при выполнении функций сбора, хранения, передачи и визуализации результатов измерений количества электрической и тепловой энергии, параметров теплоносителя, заключается в периодическом приеме по цифровому интерфейсу результатов измерений соответствующих параметров, выполняемых счётчиками электрической и тепловой энергии, в определенном, заданном регламентом опроса, порядке.

Комплекс программно-технический «Исток» состоит из управляющей ЭВМ с установленным специализированным программным обеспечением, и устройств сбора и передачи данных - инженерных терминалов.

Управляющая ЭВМ с установленным специализированным программным обеспечением обеспечивает информационный обмен с инженерными терминалами и с внешними системами в составе автоматизированных информационно-измерительных систем посредством интерфейса, соответствующего спецификации ISO/IEC 8802-3 (Ethernet) и протоколов информационного обмена TCP/IP и сети передачи данных «Обь».

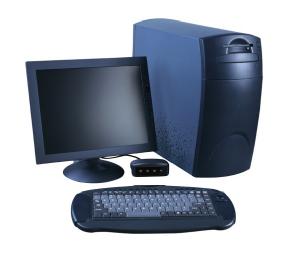

Общий вид компонентов комплекса программно-технического «Исток» с указанием мест пломбирования для защиты от несанкционированного доступа к внутренним элементам показан на рисунке 1.

а) Управляющая ЭВМ    б) Инженерный терминал

Рисунок 1

Программное обеспечение

Программное обеспечение комплексов представлено специализированным программным обеспечением MAGICS (далее - СПО MAGICS), установленным на управляющей ЭВМ, и встроенным программным обеспечением управляющих микроконтроллеров инженерных терминалов.

В функции СПО MAGICS входит:

-    измерение времени в шкале времени UTC и формирование на основании показаний встроенных часов управляющей ЭВМ команд опроса внешних устройств в порядке, установленном конфигурируемым регламентом опроса;

-    обеспечение программного интерфейса информационного обмена с реляционной системой управления базами данных (СУБД), совместимой с Microsoft SQL Server версий 2005, 2008 и последующих, совместимых с указанными на уровне языка запросов TransactSQL;

-    сбор в соответствии с задаваемым регламентом, сохранение в базе данных и визуализация результатов измерений электрической и тепловой энергии, параметров теплоносителя, получаемых от счетчиков электрической и тепловой энергии, информации о состоянии средств измерений;

-    ведение на управляющей ЭВМ журнала событий, в который заносятся сведения о выполняемых комплексом операциях сбора данных, времени и результатах их выполнения, нештатных ситуациях;

-    обеспечение санкционированного авторизованного доступа персонала к результатам измерений и служебной информации;

-    проверка целостности и подлинности набора метрологически значимых модулей СПО MAGICS с отображением единого идентификационного признака для всего набора по запросу оператора в приложении - клиенте СПО MAGICS.

Уровень защиты СПО MAGICS от непреднамеренных и преднамеренных изменений

- «С» по МИ 3286, «средний» по Р 50.2.077-2013.

Уровень защиты встроенного программного обеспечения управляющих микроконтроллеров инженерных терминалов - «А» по с МИ 3286-2010, «высокий» по Р 50.2.077-2013.

Идентификационные данные программного обеспечения комплексов приведены в таблице 1.

Технические характеристики

Поправка встроенных часов управляющей ЭВМ в рабочих условиях применения непосредственно после синхронизации встроенных часов по внешним эталонным часам

не более ±1 с не более ±2 с/сутки до 65 536 шт

Ethernet

RS232C и RS485 для версии СПО MAGICS 4.0.6.0 приведён в таблице 2, указан в паспорте комплексов

до 65 536 шт совместим с Microsoft SQL Server на уровне языка запросов TransactSQL

Ход встроенных часов управляющей ЭВМ в рабочих условиях применения

Количество адресуемых инженерных терминалов

Интерфейс информационного обмена между управляющей ЭВМ и

инженерными терминалами

Интерфейсы информационного обмена инженерного терминала с внешними устройствами

Перечень видов (типов) опрашиваемых внешних устройств

Общее количество физически опрашиваемых измерительных каналов при периоде опроса 1 раза в сутки

Программный интерфейс информационного обмена специализированного ПО ПТК с реляционной системой управления базами данных

Рабочие условия применения ПТК в части климатических и механических воздействий, условия транспортирования и хранения комплексов по ГОСТ 22261: для составной части - управляющей ЭВМ соответствуют группе для составных частей - инженерных терминалов соответствуют группе Степень защиты оболочек компонентов ПТК от проникновения внешних предметов и воды по ГОСТ 14254 Габаритные размеры

управляющей ЭВМ без учёта габаритов периферийных устройств не более

1

4

IP 20

500 х 400 х 400 мм

160 х 120 х 40 мм

8 кг 7 кг 0,5 кг

500 В-А 1300В-А

6 Вт

ГОСТ Р 51318.24, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3, ГОСТ Р 51318.22 (А)

не менее 0,99 не более 2 ч не менее 10 лет не менее 120000 ч

инженерного терминала - не более Масса:

-управляющей ЭВМ без учёта массы периферийных устройств, не более -периферийных устройств, не более -инженерного терминала - не более

Мощность, потребляемая управляющей ЭВМ от однофазной сети переменного тока напряжением 220 В ± 10% частотой 50±1 Гц -без учёта периферийных устройств, не более -с периферийными устройствами

Мощность, потребляемая инженерным терминалом от источника питания напряжением 12 В ± 10 % постоянного тока, не более Соответствие требованиям электромагнитной совместимости

Средний коэффициент готовности Среднее время восстановления Средний срок службы Средняя наработка на отказ комплексов

Таблица 2

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель управляющей ЭВМ, информационную табличку инженерных терминалов методом шелкографии, на руководство по эксплуатации и паспорт - типографским способом.

Комплектность

Комплектность комплексов соответствует указанной в таблице 3.

Таблица 3.

Поверка

Поверка ПТК «Исток» проводится в соответствии с методикой поверки ЛНГС.468223.100 Д2 «Комплексы программно-технические «Исток». Методика поверки», утвержденной ФГУП «СНИИМ» в 2014 г.

Основное средство поверки: тайм-сервер NTP, входящий в состав эталона времени и частоты ФГУП «ВНИИФТРИ», Stratum 1, поправка системных часов не более ± 10 мкс.

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к комплексу программно-техническому «Исток»

1.    ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 8.129-99. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты

Рекомендации к применению

Применяется при осуществлении торговли и товарообменных операций
