Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A, 58320-14

Назначение

Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A (далее - преобразователи измерительные) предназначены для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными.

Описание

Принцип действия преобразователя измерительного основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов в напряжение постоянного тока на диодном или термоэлектрическом (на основе термопары) преобразователе. Выходной сигнал преобразуется в двухполярное импульсное напряжение частотой 220 Гц, при помощи усилителя-модулятора, далее через оконечный усилитель и кабель соединительный подается на вход блока измерительного. Коэффициент усиления усилителя корректируется встроенным в преобразователь датчиком температуры.

Конструктивно преобразователи измерительные 8481D представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса преобразователя измерительного расположен коаксиальный соединитель, на задней - разъем для подключения кабеля обмена измерительной информацией с блоком измерительным. Волновое сопротивление коаксиального тракта 50 Ом, соединитель N типа. На боковой стенке расположена наклейка с нанесенными на ней типографским способом типовыми значениями коэффициента калибровки, предназначенными для уточнения результатов измерений. Внутри корпуса установлен СВЧ модуль с установленным в нем чувствительным элементом (СВЧ диодом или термопарой) и печатная плата с усилителем-модулятором, датчиком температуры окружающего воздуха на основе термистора и вспомогательными электронными устройствами.

Преобразователи измерительные 8483A отличаются значением волнового сопротивления коаксиального тракта преобразователя (75 Ом).

Преобразователи измерительные 8485D, 8487D отличаются типом коаксиального тракта передачи энергии к чувствительному элементу и типом соединителя.

Преобразователи измерительные Q8486D, R8486D, V8486A, W8486A отличаются видом тракта передачи энергии к чувствительному элементу (прямоугольный волновод) СВЧ соединителя, и наличием дополнительного калибровочного входа с коаксиальным соединителем N-типа. Дополнительный калибровочный вход предназначен для подключения преобразователя к калибратору измерительного блока ваттметра и проведения калибровки волноводного преобразователя на частоте 50 МГц.

Преобразователь измерительный V8486A опция Н02 имеет диапазон измеряемых значений мощности от минус 60 до 20, дБ относительно 1 мВт

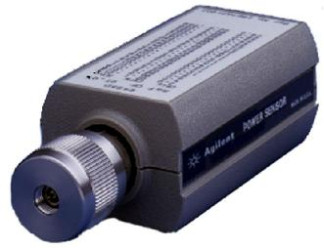

Внешний вид преобразователей измерительных, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунках 1 - 4.

Преобразователи измерительные совместимы с блоками измерительными ваттметров поглощаемой мощности N1913A, N1914A.

Технические характеристики

Метрологические и технические характеристики преобразователей измерительных приведены в таблицах 1-4.

Таблица 1 - Типы коаксиального соединителя, диапазоны рабочих частот и измеряемых значений мощности, границы нелинейности амплитудной характеристики в диапазоне измерений мощности_

Таблица 2 - Типовые значения относительной погрешности коэффициента калибровки*

* Действительные значения коэффициента калибровки определяются при проведении поверки

Таблица 4 - Условия эксплуатации преобразователей измерительных

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.

Комплектность

Комплект поставки включает:

-    преобразователь измерительный 8481D, или 8483A, или 8485D, или 8485D-033, или 8487D, или Q8486D, или R8486D, или V8486A или W8486A (по заказу) - 1 шт.;

-    переход коаксиальный измерительный с соединителя типа N-типа (вилка) на соединитель типа IX тип (коаксиальный тракт 3,5 мм), (розетка) для преобразователей измерительных 8485D - 1 шт.;

-    переход коаксиальный измерительный с соединителя типа N-типа (вилка) на соединитель типа I (тракт 2,4 мм), (розетка) для преобразователей измерительных 8487D - 1 шт.;

-    аттенюатор 11708A для преобразователей измерительных 8481D, или 8485D, или 8487D, или Q8486D или R8486D - 1 шт.;

-    комплект эксплуатационной документации изготовителя - 1 шт.;

-    кабель для подключения к блоку измерительному ваттметра (по заказу) - 1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется в соответствии с документом 651-14-09 МП «Инструкция. Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8485D-033, 8487D, Q8486D, R8486D, V8486A, W8486A. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в январе 2014 г.

Основные средства поверки:

-    анализатор цепей векторный N5227A (рег. № 53567-13): диапазон рабочих частот от 0,01 до 67,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,04, в диапазоне частот до 20 ГГц ± 0,03, в диапазоне частот до 40 ГГц ± 0,03, в диапазоне частот до 67,5 ГГц ± 0,045;

-    анализатор электрических цепей векторный Е5071С с опциями 280 или 480 (рег. № 45992-10): диапазон рабочих частот от 9 кГц до 8,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 9 кГц до 10 МГц ± (0,004 + 0,015 • Г) дБ, в диапазоне частот от 10 МГц до 3 ГГц ± (0,006 + 0,016 • Г) дБ, в диапазоне частот от 3 до 6 ГГц ± (0,010 + 0,025 • Г) дБ, в диапазоне частот от 6 до 8,5 ГГц ± (0,014 + 0,03 • Г) дБ, где Г - измеренное значение модуля коэффициента отражения;

-    набор мер коэффициентов передачи и отражения 85054B для преобразователей измерительных с коаксиальным соединителем N-типа, 85052В - с коаксиальным соединителем типа IX (тракт 3,5 мм), 85056А - с коаксиальным соединителем типа I (тракт 2,4 мм), 85058В -с коаксиальным соединителем 1,85 мм (рег. № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°;

-    измеритель КСВН панорамный Р2-69 (рег. № 7640-80) в комплекте с переходом с сечения волноводного тракта 16*8 на волноводный тракт WR-15: диапазон частот от 53,57 ГГц до 78,33 ГГц, погрешность измерений КСВН ± (5K + 5) %;

-    измеритель комплексных коэффициентов передачи и отражения «0БЗ0Р-304» (рег. № 37556-08) в комплектности для работы в коаксиальном тракте с волновым сопротивлением 75 ОМ, соединитель N-типа: диапазон рабочих частот от 0,3 до 3200 МГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ± 0,8 дБ;

-    рабочий эталон (установка высшей точности) единиц комплексных коэффициентов передачи и отражения в диапазоне частот от 10 МГц до 50 ГГц и от 75 ГГц до 170 ГГц (рег. № 37151-08);

-    вольтметр переменного тока ВК3-78 (рег. № 34920-07): диапазон частот от 10 кГц до 1,5 ГГц, диапазон измерений значения напряжения от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности измерений ± (0,2 + 0,08 • ипредел/ иизм), где иизм - измеренное значение напряжения, ипредел - верхнее значение поддиапазона измерений;

-    генератор сигналов произвольной формы 33250А (рег. № 26209-03): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • иР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10-6;

-    генератор сигналов произвольной формы 33250А (рег. № 26209-03): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • иР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10-6;

-    генератор сигналов E8257D (рег. № 36797-08): диапазон частот от 250 кГц до 67,5 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за

1 год): ± 3 • 10 , шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ относительно 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ относительно 1 мВт;

-    генератор сигналов Г4-186 (рег. № 12654-91): диапазон частот от 67,5 до 78,33 ГГц;

-    генератор сигналов Г4-183 (рег. № 35328-07): диапазон частот от 78,33 до 110 ГГц;

-    ваттметр поглощаемой мощности М3-54, аттестованный в качестве рабочего эталона в диапазоне частот от 0,03 до 18 ГГц (рег. № 7058-79) пределы относительной погрешности аттестации по коэффициенту калибровки ± 2%;

-    ваттметр поглощаемой мощности М3-22А, с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 18 до 50 ГГц (рег. № 2858-72): пределы относительной погрешности аттестации по коэффициенту калибровки ± 3 %;

-    ваттметр поглощаемой мощности М3-10А, с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 50 до 78,33 ГГц (рег. № 8292-81): пределы относительной погрешности аттестации по коэффициенту калибровки ± 3 %;

-    ваттметр образцовый проходной падающей мощности М1-11Б (рег. № 12350-90): диапазон частот от 25,86 до 37,5 ГГц, диапазон измеряемых значений мощности от 1 10-4 до 0,1 Вт, погрешность измерений мощности ± 1,5 % в диапазоне измерений от 1 до 30 мВт; ± 2,5 % в диапазоне измерений от 0,1 до 1 мВт и от 30 до 100 мВт;

-    прибор для поверки ваттметров М1-25/1, М1-25/2 (рег. № 8941-82): диапазоны частот от 37,5 до 53,57 ГГц и от 53,57 до 78,33 ГГц, диапазон измеряемых значений мощности от 1 10-4 до 0,1 Вт, погрешность измерений мощности ± 2 %;

-    калибратор мощности образцовый Н7-1/1 (рег. № 12929-91): диапазон частот от 78,33 до 118,1 ГГц, диапазон измеряемых значений мощности от 1 10-4 до 0,1 Вт, погрешность измерений мощности ± (2,5.4) %;

-    блок измерительный ваттметра N1913A;

-    комплект аттенюаторов ступенчатых 8494В и 8496В, аттестованный в качестве рабочего эталона коэффициента ослабления, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;

-    аттенюатор поляризационный АП - 20 М, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 78,33 до 110 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;

-    аттенюатор поляризационный АП - 21 М, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 53,57 до 78,33 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;

-    аттенюатор поляризационный ДЗ - 38, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 37,5 до 53,57 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %.

Сведения о методах измерений

Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A

ГОСТ 13317 - 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

Техническая документация фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе для проведения настройки, технического обслуживания, ремонта и контроля ВЧ и СВЧ устройств, коаксиальных линий передачи сигналов и т.д., сетей беспроводной передачи информации, линий спутниковой связи, а также в других сферах, связанных с приемом и передачей радиосигналов.
