Государственный реестр средств измерений

Комплексы аппаратно-программные автоматизированные анализа радиографических снимков АРС-35, 58323-14

Комплексы аппаратно-программные автоматизированные анализа радиографических снимков «АРС-35» (далее по тексту - комплексы) предназначены для измерения геометрических размеров дефектов на радиографических снимках объектов контроля.
Документы
Карточка СИ
Номер в госреестре 58323-14
Наименование СИ Комплексы аппаратно-программные автоматизированные анализа радиографических снимков
Обозначение типа СИ АРС-35
Изготовитель ООО "Логоритм", г.Москва
Год регистрации 2014
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Комплексы аппаратно-программные автоматизированные анализа радиографических снимков «АРС-35» (далее по тексту - комплексы) предназначены для измерения геометрических размеров дефектов на радиографических снимках объектов контроля.

Описание

Принцип работы комплексов основан на преобразовании аналогового изображения объекта контроля, полученного на фосфорной пластине методом неразрушающего контроля в цифровое изображение. Преобразование осуществляется с помощью сканера, в котором изображение объекта контроля на фосфорной пластине оцифровывается и передаётся в память компьютера. В компьютере с использованием специального программного обеспечения (ПО) осуществляется измерение геометрических параметров, расшифровка дефектов, фильтрация и улучшение изображений, ведение протокола и баз данных результатов контроля с привязкой к персоналу, объектам контроля, экспозиции, а также последующее хранение изображений и результатов обработки в базе данных.

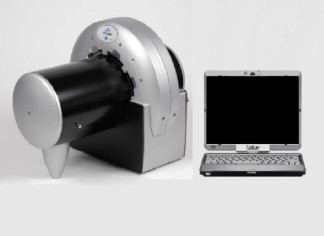

Комплекс состоит из сканера Duerr 35, ноутбука Profcom NK 76, стирающего устройства и программного обеспечения «X-Vizor». Фотография общего вида комплексов представлена на рисунке 1.

Основная область применения комплексов: неразрушающий контроль сварных соединений на промышленных объектах.

Программное обеспечение

На компьютер устанавливается ПО «X-Vizor», которое выполняет следующие основные функции:

-    поиск и анализ включений, пор (дефектов);

-    калибровка по расстоянию;

-    измерение геометрических размеров по изображению объектов контроля;

-    сохранение изображений и протоколов измерений;

-    вывод изображений и протоколов измерений на печать.

Идентификационные признаки ПО комплексов соответствуют данным, приведенным в таблице 1.

Таблица 1

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

X-Vizor

3.13.0501 и выше

-

-

Защита программного обеспечения комплексов от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики представлены в таблице 2. Таблица 2

Наименование характеристик

Значение

Диапазон измерения геометрических размеров дефектов, мм

От 0,5 до 48

Пределы допускаемой абсолютной погрешности измерения геометрических размеров дефектов, мм

±0,4

Размеры сканируемых фосфорных пластин: Ширина, мм Длина, мм

От 6 до 35 От 24 до 48

Напряжение питания комплекса от сети переменного тока, В

220±10 %

Мощность, потребляемая сканером комплекса от сети переменного тока, Вт, не более

140

Время наработки на отказ, ч, не менее

10000

Средний срок службы, лет

10

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %, не более

От 18 до 45 80

Габаритные размеры сканера (глубина х ширина х высота), мм, не более

520 х 380 х 390

Масса сканера, кг, не более

21

Знак утверждения типа

Знак утверждения типа наносится на информационную панель сканера методом наклеивания, а также на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 3

№ п.п.

Наименование

Количество

1

Сканер Duerr 35

1 шт.

2

Шнур питания

1 шт.

3

Блок питания

1 шт.

4

Светозащитный кожух

1 шт.

5

USB-кабель передачи данных

1 шт.

6

Ноутбук Profcom NK 76

1 компл.

7

Программное обеспечение «X-Vizor»

1 диск

8

Эталон чувствительности по ГОСТ 7512-82

2 шт.

Эксплуатационная документация

9

Руководство по эксплуатации

1 экз.

10

Методика поверки

1 экз.

11

Паспорт на эталон чувствительности

1 экз.

Поверка

осуществляется согласно методике поверки МП 20.Д4-14 «Комплексы аппаратно-программные автоматизированные анализа радиографических снимков «АРС-35». Методика поверки», утвержденной ФГУП «ВНИИОФИ» в июне 2014 года.

Основные средства поверки:

1. Большой инструментальный микроскоп БМИ-1. Пределы измерения длин микровинтами от 0 до 25 мм. Цена деления шкал микровинтов 0,005 мм. Суммарная погрешность показаний прибора при измерении микрометрическими парами продольных и поперечных салазок, считая от нуля до любого деления (исключая мертвый ход) ± 0,003 мм.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Комплексы аппаратно-программные автоматизированные анализа радиографических снимков «АРС-35». Руководство по эксплуатации IV-1034», раздел 17.3.

Нормативные и технические документы, устанавливающие требования к комплексам аппаратно-программным автоматизированным анализа радиографических снимков «АРС-35»

1.    ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»;

2.    Комплексы аппаратно-программные автоматизированные анализа радиографических снимков «АРС-35». Руководство по эксплуатации IV-1034.

Рекомендации к применению

Комплексы аппаратно-программные автоматизированные анализа радиографических снимков «АРС-35» вне сферы государственного регулирования обеспечения единства измерений.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 07.12.2024
