| Номер в госреестре | 58328-14 |
| Наименование СИ | Комплект мер для поверки измерительного комплекса диагностики колесных пар подвижного состава |
| Обозначение типа СИ | ARGUS 2 |
| Изготовитель | "Hegenscheidt-MFD GmbH & Co. KG", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплект мер для поверки измерительного комплекса ARGUS 2 диагностики колесных пар подвижного состава (далее комплект мер), предназначены для поверки измерительных модулей измерительного комплекса ARGUS 2 (далее комплекс ARGUS 2), применяемого при диагностике состояния колесных пар высокоскоростного поезда «Сапсан».

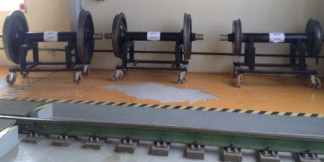

Комплект мер состоит из четырех колесных пар высокоскоростного поезда «Сапсан» (КП-1 зав. № 1032362, КП-2 зав. № 1035924, КП-3 зав. № 1036481, КП-4 зав. № 101503), предназначенных для поверки измерительных модулей комплекса ARGUS 2 C помощью комплекта мер поверяются следующие параметры измерительных модулей комплекса ARGUS 2:
-диаметр круга катания;
-профиль гребня обода/бандажа (высота гребня, толщина гребня, крутизна
гребня);
-отклонение от окружности круга катания относительно окружности по вершине гребня, принимаемой за измерительную базу (ползуны и овальность); -расстояние между внутренними гранями ободьев/бандажей;
-колесная пара КП-1 имеет искусственный дефект и используется также для поверки измерительного модуля обнаружения трещин по поверхности катания колес.
Всего листов 4
Таблица 1
| Параметры мер | КП - 1 | КП - 2 | КП - 3 | КП-4 | Пределы допускаемой абсолютной погрешности, мм |
| Диаметр круга катания колеса, D, мм Левая сторона (А) Правая сторона (В) | 940,61 | 837,37 | 623,47 | 926,92 | ±0,2 |
| 940,66 | 837,25 | 623,45 | 925,84 | ||
| Толщина гребня колеса на расстоянии 13 мм от круга катания, Sd, мм Левая сторона (А) Правая сторона (В) | 27,08 27,12 | 32,29 32,40 | 27,86 27,84 | 31,80 31,62 | ±0,1 |
| Высота гребня колеса, Sh, мм Левая сторона (А) Правая сторона (В) | 34,94 | 29,98 | 29,96 | 27,70 | ±0,1 |
| 34,91 | 30,00 | 29,92 | 26,99 | ||
| Расстояние между внутренними гранями колес, AR, мм | 1442,89 | 1440,99 | 1438,98 | 1443,89 | ±0,2 |
| Крутизна гребня, Qr, мм Левая сторона (А) Правая сторона (В) | 6,15 | 9,23 | 9,73 | 7,16 | ±0,2 |
| 6,18 | 9,28 | 9,62 | 6,98 | ||
| Размеры искусственных дефектов, мм -пропил: длина, глубина -ползун: длина, глубина | 42,8 2,9 42,5 0,6 | -2 ±0,3 ±0,1 | |||
| Масса, кг, не более | 900 | 800 | 600 | 900 |
Диапазон рабочих температур (20±5) °С
Знак утверждения типа наносится на паспорт комплекта мер типографским способом и на каждую пару колес комплекта в месте маркировки колеса методом наклейки.
Таблица 2
| №№п/п | Наименование | Кол-во |
| 1. | Комплект мер для поверки измерительных модулей ARGUS 2 (КП-1 зав. № 1032362, КП-2 зав. №1035924, КП-3 зав. № 1036481, КП-4 зав. №101503) | 1 комплект |
| 2. | Паспорт | 1 экз. |
| 3. | Методика поверки | 1 экз. |
осуществляется по документу МП 58328-14 «Комплект мер для поверки измерительного комплекса ARGUS 2 диагностики колесных пар подвижного состава. Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2014 г.
Основными средствами поверки являются:
- установка автоматизированная бесконтактного измерения геометрических параметров колесных пар подвижного состава «Calipri - Wheel CW-40» (ГР № 44273-10)
Методика измерений изложена в паспорте на комплект мер для поверки измерительного комплекса ARGUS 2 диагностики колесных пар подвижного состава.
Нормативные и технические документы, устанавливающие требования к комплекту мер для поверки измерительного комплекса ARGUS 2 диагностики колесных пар подвижного состава
Техническая документация фирмы Hegenscheidt-MFD GmbH & Co. KG, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
