| Номер в госреестре | 58329-14 |
| Наименование СИ | Счетчики крыльчатые холодной воды, холодной и горячей воды |
| Обозначение типа СИ | ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ (хол. воды), ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ (хол. и гор. воды) |
| Изготовитель | ООО "Спецтехприбор", г.Москва; ООО "ПО "Спецтехприбор", г.Москва (срок свидетельства: 29.08.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 23.05.2024 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. с 2016 г. - все 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

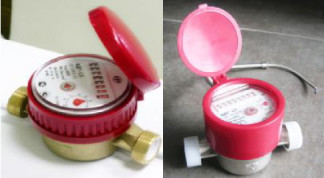

Счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ предназначены для измерений объема холодной воды по СанПиН 2.1.4.1074-2001 и сетевой воды по СНиП 41-02-2003, протекающей по трубопроводу при температуре от плюс 5 оС до плюс 50/90 оС при давлении не более 1,6 МПа (16 кгс/см2).
Принцип действия счетчиков крыльчатых основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков крыльчатых через магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчики крыльчатые.
Конструктивно счетчики крыльчатые состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращение крыльчатки вода попадает в верхнюю часть измерительной камеры и далее в выходной патрубок. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части. Последняя связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в единицах объема. Кроме отсчетного устройства роликового типа имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счетчика. Счетчики с импульсным выходом ВДХ-15ИМ, ВДХ-20ИМ, ВДГ-15ИМ, ВДГ-20ИМ кроме того имеют счетный механизм с магнитоуправляемым контактом (герконом) и выдают импульсы (при подключении к вычислителю, регистратору или другим совместимым устройст-
Всего листов 4
Пломбирование счетчиков крыльчатых осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы. Место пломбирования счетчиков крыльчатых приведено на рисунке 2.
Метрологические и технические характеристики счетчиков крыльчатых приведены в таблице 1. Таблица 1
| Наименование характеристики | Значение характеристики | |
| Номинальный диаметр DN 15 | Номинальный диаметр DN 20 | |
| 1 | 2 | 3 |
| Измеряемая среда | вода по СанПиН 2.1.4.1074-2001 сетевая вода по СНиП 41-02-2003 | |
| Температура измеряемой среды, оС - крыльчатых счетчиков холодной воды ВДХ-15М, ВДХ-15 ИМ, ВДХ-20М, ВДХ-20ИМ | от плюс 5 до плюс 50 | |
| - крыльчатых счетчиков холодной и горячей воды ВДГ -15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ | от плюс 5 до плюс 90 | |
| Расход воды: минимальный, qmjn, м3/ч | 0,03 | 0,05 |
| номинальный, qn, м3/ч | 1,5 | 2,5 |
| переходный, qt, м3/ч - класс В | 0,12 | 0,20 |
| - класс А | 0,15 | 0,25 |
| максимальный, qmax, м3/ч | 3 | 5 |
| Порог чувствительности, м3/ч | 0,012 | 0,02 |
| Вес одного импульса, л/имп (м /имп) | 1 (0,001) | |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности счетчиков крыльчатых, %, равны в диапазоне расходов: от qmin до qt от qt (включительно) до qmax | ± 5,0 ± 2,0 | |
| Потеря давления, МПа (кгс/см ), не более | 0,1 (1,0) | |
| Емкость указателя счетного механизма, м3 | 99 999,9999 | |
| Наименьшая цена деления, м3 | 0,0001 | |
| Масса, кг, не более | 0,45 (0,35) | 0,6 |
| Габаритные размеры, мм, не более | 110х70х80 (80х70х80) | 130х70х80 |
| Условия эксплуатации: температура окружающего воздуха, С относительная влажность окружающего воздуха, % | от плюс 5 до плюс 60 до 80 | |
| Средняя наработка на отказ, ч | 100000 | |
| Средний срок службы, лет | 12 | |
наносится на шкалу счетчиков крыльчатых офсетным способом и в верхний правый угол титульных листов эксплуатационной документации типографским способом.
Комплектность счетчиков крыльчатых приведена в таблице 2. Таблица 2
| Наименование | Обозначение | Количество, шт. | Примечание |
| Счетчик холодной воды | ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ | 1 | в соответствии с заказом |
| Счетчик холодной и горячей воды | ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ | 1 | в соответствии с заказом |
| Паспорт | 4213-007-26240658 ПС | 1 | |
| Руководство по эксплуатации | 4213-007-26240658 РЭ | 1 | на партию не менее 10 штук или по требованию заказчика |
| Штуцер | 2 | ||
| Гайка | 2 | ||
| Прокладка | 2 |
осуществляется по документу МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Средства поверки
- установка поверочная для поверки счетчиков воды УП-250, диапазон измерения расхода от 0,03 до 600 м3/ч, пределы допускаемой относительной погрешности установки при методе измерения объема равны ± 0,2 % (Госреестр № 28668-05).
Методика (метод) измерений содержится в руководстве по эксплуатации на счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ.
Нормативные и технические документы, устанавливающие требования к счетчикам крыльчатым холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ
1 ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 3 • 10-6^10 м3/с»;
2 ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
3. ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.
4 ТУ 4213-007-26240658-14 «Счетчики крыльчатые холодной воды ВДХ-15М, ВДХ-15ИМ, ВДХ-20М, ВДХ-20ИМ, холодной и горячей воды ВДГ-15М, ВДГ-15ИМ, ВДГ-20М, ВДГ-20ИМ. Технические условия».
5 МИ 1592-99 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
- осуществление торговли и товарообменных операций
| Зарегистрировано поверок | 37508 |
| Поверителей | 310 |
| Актуальность данных | 05.12.2024 |
