| Номер в госреестре | 58330-14 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | Метран-400 |
| Изготовитель | Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск |
| Год регистрации | 2014 |
| Срок свидетельства | 31.05.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики Метран-400 (далее - теплосчетчики) предназначены для измерений тепловой энергии, расхода, давления, температуры, массы и объема теплоносителя в системах теплоснабжения и отдельных трубопроводах.
Принцип действия теплосчетчиков основан на измерении текущих значений расхода, давления, температуры и вычислении массы и объема теплоносителя, тепловой энергии измерительными каналами (далее - ИК) с отображением результатов измерений на дисплее и передачей их на персональный компьютер (далее - ПК).
Теплосчетчики соответствуют классу В по ГОСТ Р 51649-2000, относятся к комбинированным теплосчетчикам согласно ГОСТ Р ЕН 1434-1-2011 и состоят из следующих компонентов (средств измерений (далее - СИ) утвержденных типов):
- вычислитель, в качестве которого в составе теплосчетчика может использоваться:
- преобразователь расчетно-измерительный ТЭКОН-19;
- теплоэнергоконтроллер ИМ2300;
- тепловычислитель СПТ961.2;
- тепловычислитель СПТ943.1;
- тепловычислитель ВКТ-7.
- измерительный преобразователь (далее - ИП) расхода с частотным или импульсным выходом, имеющий пределы допускаемой относительной погрешности при измерении расхода жидкости ± 2 %.
- ИП давления с унифицированным токовым выходным сигналом и пределами допускаемой приведенной погрешности измерения давления ± 0,5 %;
- ИП температуры класса допуска А по ГОСТ 6651-2009.
В ИК теплосчетчиков для измерения расхода теплоносителей используются счетчики крыльчатые сухоходные, электромагнитные расходомеры и вихревые расходомеры, имеющие пределы допускаемой относительной погрешности от ± 0,5 % до ± 2 % в диапазоне расхода от 4 % до 100 %, и не более ± 3 % в диапазоне расхода от 2 % до 4 %. В ИК давления теплоносителя используются датчики избыточного давления с токовым выходным сигналом 4-20 мА. В ИК температуры теплоносителя применяются платиновые термопреобразователи сопротивления класса допуска А по ГОСТ 6651-2009. Типы ИП представлены в таблице 1.
Таблица 1 - Типы измерительных преобразователей
| Наименование | Номер в Госрее стре СИ |
| ИП расхода | |
| Преобразователь расхода вихреакустический Метран-300ПР | 16098-09 |
| Преобразователь расхода вихреакустический Метран-320 | 24318-03 |
| Расходомеры элетромагнитные Метран-370 | 32246-08 |
| Счетчики крыльчатые сухоходные ВСТ, ВСГ | 51794-12 |
| Наименование | Номер в Госрее стре СИ |
| ИП температуры | |
| Комплекты термопреобразователей сопротивления платиновых КСТВ | 47133-11 |
| Комплекты термопреобразователей сопротивления КТСП Метран-206, КТСП Метран-226 | 38790-13 |
| Термопреобразователи сопротивления платиновые ТСП Метран-206 | 50911-12 |
| Термопреобразователи сопротивления платиновые ТСП Метран-226 | 26224-12 |
| Термопреобразователи сопротивления Метран-2000 | 38550-13 |
| ИП давления | |
| Датчики давления Метран-150-TG | 32854-13 |
| Датчики давления Метран-55-ДИ | 18375-08 |
| Датчики давления Метран-75-TG | 48186-11 |
Теплосчетчики соответствуют требованиям ГОСТ Р 51649-2000, ГОСТ 51522.1-2011, ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 8.592-2002, ГОСТ Р 52931-2008, Правилам коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства Российской Федерации от 18 ноября 2013 года №1034.
Теплосчетчики обеспечивают связь с ПК для конфигурирования и передачи измеренных параметров через встроенный цифровой интерфейс (CAN-BUS, RS485, RS232 или USB), а так же по каналам связи (Ethernet, GSM/GPRS, телефонные линии и т.д.) через соответствующие адаптеры и коммуникационное оборудование каналов связи.
Во время работы теплосчетчики проводят измерение текущего времени, времени исправной и неисправной работы, суммирование нарастающим итогом тепловой энергии и массы теплоносителя, а также рассчитывают средние значения температуры и давления среды в трубопроводе и хранят их в виде почасовых, суточных и месячных архивов.

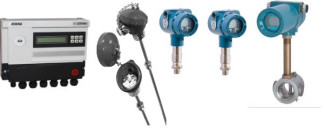

Внешний вид теплосчетчиков представлен на рисунке 1.
Программное обеспечение для всех теплосчётчиков не изменяемое и не считываемое. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» по МИ 3286-2010.
Лист № 3 Всего листов 6
Идентификационные данные программного обеспечения теплосчетчиков приведены в таблице 2.
| Таблица 2 - Идентификационные данные прог | раммного обеспечения | |||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентифика-цонный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ТЭКОН-19 Алгоритмы | Т10.06.245 | не ниже 58.03 | - | - |
| ТЭКОН-19-М | Т10.06.292 | не ниже 82.03 | - | - |
| ТЭКОН-19-11 | N10.06.170 | не ниже 08.03 | - | - |
| Тепловычисли-тель СПТ961.2 Резидентное программное обеспечение | 961.2 | не ниже 02 | - | - |
| Тепловычисли-тель СПТ943.1 Резидентное программное обеспечение | 943.1 | не ниже 2.0 | - | - |
| Програмное обеспечение теплоэнерго- контроллера ИМ2300 | IM2300 | не ниже 1.6 | - | - |
| ВКТ-7 | ПВ | не ниже 2.7 | - | - |
Метрологические и технические характеристики теплосчетчиков представлены в таблице 3.
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений: - тепловой энергии, Гкал - массы теплоносителя, т - объема теплоносителя, м3 - объемного расхода, м3/ч - массового расхода, т/ч - избыточного давления, МПа - температуры, °С - разности температур, °С | от 0,01 до 9108 от 0,01 до 9108 от 0,01 до 9108 от 0,024 до 2000 от 0,024 до 2000 от 0,1 до 2,5 от 1 до 180 от 3 до 145 |
| Пределы допускаемой относительной погрешности ИК массы (объема) жидкости в диапазоне: - от 2 % до 4%, %; - от 4 % до 100 %, % | ± (2+0,02-Gb/G) ± 2 |
| Пределы допускаемой относительной погрешности ИК объемного (массового) расхода в диапазоне: - от 2 % до 4 %, % - от 4 % до 100 %, % | ± 3 ± 2 |
| Пределы допускаемой абсолютной погрешности ИК температуры, °С | ± (0,6+0,004 t) |
| Пределы допускаемой абсолютной погрешности ИК разности температуры для разности температур: - от плюс 3 °С до плюс 20 °С, включительно, °С - от плюс 20 °С до плюс 145 °С, °С | ± 0,08 ± 0,23 |
| Пределы допускаемой относительной погрешности ИК избыточного давления, % | ± 1,7 |
| Пределы допускаемой относительной погрешности ИК тепловой энергии, % | ± (3+4- Д^/ At+0,02-GB/G) |
| Пределы допускаемой абсолютной погрешности суточного хода часов, с/сут | ± 9 |
| Температура окружающей среды, °С | Согласно эксплуатационной документации на ИП и вычислитель теплосчетчика. |
| Относительная влажность окружающей среды, при t = 35 °С, % | |
| Степень защищенности от воздействия окружающей среды (пыли и воды) | |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
| t, At, - значения температуры, разности температур и наименьшей разности температур соответственно, измеряемые теплосчётчиком, °С G,Gb - значения измеряемого расхода и его наибольшее значение, м3/ч | |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплект поставки приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Кол-во | Примечание |
| Теплосчетчик Метран-400 | 1 шт. | Состав согласно заказу |
| Руководство по эксплуатации 13.5317.000.00 РЭ | 1 экз. | |
| Паспорт 13.5317.000.00 ПС | 1 экз. | |
| Методика поверки МП 4218-064-2014 | 1 экз. | |
| Эксплуатационная документация на ИП и вычислитель | - | Поставляется в составе комплекта поставки ИП и вычислителя |
| Комплект монтажных частей для ИП | - | В соответствии с заказом |
осуществляется в соответствии с документом МП 4218-064-2014 «Теплосчетчики Метран-400. Методика поверки», утвержденной ГЦИ СИ ФБУ «Челябинский ЦСМ» в июле 2014 г.
Метод поверки теплосчетчика - расчетный. Поверка средств измерений, входящих в состав теплосчетчика, осуществляется по методикам поверки на соответствующие средства измерений.
содержатся в документе «Теплосчетчики Метран-400. Руководство по эксплуатации 13.5317.000.00 РЭ».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам Метран-400
ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»
ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»
ГОСТ Р 8.592-2002 «ГСИ. Тепловая энергия, потребленная абонентами водяных систем теплоснабжения. Типовая методика выполнения измерений»
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 года №1034»
ТУ 4218-064-51453097-2014 «Теплосчетчики Метран-400. Технические условия»
Лист № 6 Всего листов 6
При осуществлении торговли и товарообменных операций.
