Нагрузки электронные PEL-72000, PEL-73000, 58331-14

Назначение

Нагрузки электронные серий PEL-72000, PEL-73000 (далее по тексту - «нагрузки») предназначены для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания усилителей звуковоспроизводящей аппаратуры, и других радиотехнических устройств.

Описание

Принцип действия нагрузок электронных основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок на лицевой панели нагрузки.

Нагрузки имеют следующие модификации:

-    серия PEL-72000: PEL-72020, PEL-72030, PEL-72040, PEL-72041;

-    серия PEL-73000: PEL-73021, PEL-73041, PEL-73111, PEL-73211.

Нагрузки электронные PEL-72020, PEL-72030, PEL-72040, PEL-72041 являются модульными и предназначены для работы только в составе шасси PEL-72002 или PEL-72004. Нагрузки электронные PEL-72020, PEL-72030 являются двух канальными.

Нагрузки электронные PEL-73021, PEL-73041, PEL-73111 и PEL-73211 имеют моноблочную конструкцию. Нагрузка PEL-73211 не передней панели не имеет органов управления, клемм и экрана. Нагрузка PEL-73211 предназначена только для совместной работы с нагрузкой PEL-73111, для параллельного соединения и увеличения мощности.

На лицевой панели нагрузок серии PEL-72000 расположены:

•    жидкокристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;

•    функциональные клавиши, предназначенные для установки выходных параметров; клавиша включения/выключения питания;

•    входные клеммы положительной и отрицательной полярности для подключения нагрузки;

•    клеммы обратной связи;

•    USB порт.

На задней панели нагрузок серии PEL-72000 расположены:

•    разъемы для подключения шнура питания;

•    входные клеммы положительной и отрицательной полярности для подключения нагрузки;

•    клеммы обратной связи;

•    порты управления блоком: для внешнего управления и для управления в режиме параллельного объединения нагрузок;

•    интерфейсы дистанционного управления;

•    порт управления каналами;

•    Выход Go/NoGo (Годен/Не годен);

•    вытяжной вентилятор.

Нагрузки отличаются максимальной электрической мощностью, диапазонами токов и напряжений.

На лицевой панели нагрузок серии PEL-73000 расположены:

•    жидкокристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;

•    функциональные клавиши, предназначенные для установки выходных параметров; клавиша включения/выключения питания;

•    входные клеммы монитора (для контроля тока через напряжение) и сигнала синхронизации;

•    входные клеммы положительной и отрицательной полярности для подключения нагрузки

•    USB порт.

На задней панели нагрузок серии PEL-73000 расположены:

•    разъемы для подключения шнура питания;

•    входные клеммы положительной и отрицательной полярности для подключения нагрузки;

•    клеммы обратной связи;

•    порты управления блоком: для внешнего управления и для управления в режиме параллельного объединения нагрузок;

•    интерфейсы дистанционного управления;

•    вытяжной вентилятор.

Нагрузки отличаются максимальной электрической мощностью, диапазонами токов и напряжений.

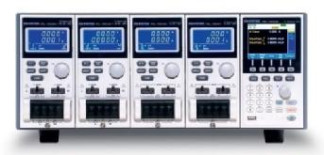

Внешний вид нагрузок представлен на рисунках 1 и 2.1 и 2.2.

Таблица 1 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации силы тока

Где 1УСТ - значение силы постоянного тока, установленное на нагрузке; 1ПРЕд - значение предела устанавливаемой силы постоянного тока; L - Low/Низкий диапазон;

M - Middle/Средний диапазон;

H - High/Высокий диапазон;

Канал L - левый канал нагрузки;

Канал R - правый канал нагрузки;

*1 - При расчете погрешности для среднего диапазона (M), предел берется от верхнего диапазона (H);

*2 - иВХ: входное напряжение на электронной нагрузке.

Таблица 2 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации напряжения__

Где UycT - значение напряжения, установленное на нагрузке; иПРЕД - значение предела устанавливаемого напряжения;

L - Low/Низкий диапазон;

H - High/Высокий диапазон;

Канал L - левый канал нагрузки;

Канал R - правый канал нагрузки;

*1 - Погрешность так же действительная в режиме параллельного подключения.

Таблица 3 Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации электрического сопротивления_

Где RycT - значение электрического сопротивления, установленное на нагрузке, Ом;

ЯПРЕд - значение предела устанавливаемого электрического сопротивления;

L - Low/Низкий диапазон;

M - Middle/Средний диапазон;

H - High/Высокий диапазон;

Канал L - левый канал нагрузки;

Канал R - правый канал нагрузки;

*1 - См - Сименс = Входной ток[А] / Входное напряжение [В] = 1 / Сопротивление [Ом];

*2 - Погрешность в режиме параллельного объединения не нормируется;

1уст. = иВХЖУСТ - ток установленный сопротивлением, А;

Яговд = диапазон H (верхний), Ом;

иВХ: входное напряжение на электронной нагрузке, В.

Таблица 4 Основные метрологические характеристики нагрузок электронных при ра-

боте в режиме стабилизации электрической мощности

Где РУСТ - значение электрического сопротивления, установленное на нагрузке;

РПРед - значение предела устанавливаемого электрического сопротивления;

L - Low/Низкий диапазон;

M - Middle/Средний диапазон;

H - High/Высокий диапазон;

*1 - Погрешность в режиме параллельного объединения не нормируется;

*2 - При расчете погрешности для среднего диапазона (M), предел берется от верхнего диапазона (H).

Таблица 5 Основные метрологические характеристики нагрузок при измерении напряжения_

Где иИЗМ - измеренное значение напряжения;

иПРЕД - значение предела измеряемого напряжения; L - Low/Низкий диапазон;

M - Middle/Средний диапазон;

H - High/Высокий диапазон;

Канал L - левый канал нагрузки;

Канал R - правый канал нагрузки.

Таблица 6 Основные метрологические характеристики нагрузок при измерении силы

тока

Где 1ИЗМ - измеренное значение силы тока;

1ПРЕд - значение прела измеряемой силы тока;

L - Low/Низкий диапазон;

M - Middle/Средний диапазон;

H - High/Высокий диапазон;

Канал L - левый канал нагрузки;

Канал R - правый канал нагрузки.

Параметры питания:......................................................(230±10%) В, частота 50-60 Гц

Потребляемая мощность

(без подключения тестируемого источника),

не более.........................................................90 - 230 ВА ( в зависимости от модели)

Рабочие условия эксплуатации:

температура окружающей среды.................................................20 ± 5 0С,

относительная влажность (без конденсации влаги)........................15% - 80%,

атмосферное давление...........................................................100 ± 5 кПа.

Габаритные размеры (мм), масса (кг), не более:

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель нагрузок методом трафаретной печати со слоем защитного покрытия.

Поверка

Осуществляется в соответствии с методикой поверки МП-057/551-2014, утвержденной ГЦИ СИ ФГУ «Ростест-Москва» 31 марта 2014 г.

Основные средства поверки:

-    Шунты токовые АКИП-7501, № госреестра 49121-128:Яном. = 10 Ом; 1 Ом; 0,1 Ом; 10 мОм; 1 мОм; 1макс. = 200 А; предел допускаемой относительной погрешности по сопротивлению: ± (0,01 %... 0,02%);

-    Шунты измерительные постоянного тока 9230A-1000, № госреестра 55119-13:

К-ном. = 0,1 мОм; 1макс. = 1000 А, предел допускаемой относительной погрешности по сопротивлению: ± 0,025%

-    Вольтметр универсальный цифровой В7-78/1, № госреестра 52147-12:

U = 0,1 мкВ ... 1000 В; предел допускаемой относительной погрешности ± 0,0035%;

-    Источники питания постоянного тока программируемые серии Genesys мощностью 10/15 кВт, № госреестра 46686-11:

Диапазон установки постоянного тока от 0 до 1000 А,

Верхний предел мощности до 30000 Вт (при параллельном включении нескольких источников)

-    Источники питания постоянного тока АКИП серий 1133, 1134, 1135, 1133 А, 1134 А, 1135А, № госреестра 51553-12:

Диапазон установки постоянного напряжения от 0 до 600 В

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации «Нагрузки электронные PEL-72000, PEL-73000».

Нормативные и технические документы, устанавливающие требования к нагрузкам электронным серий PEL-72000, PEL-73000

1.    ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 1016 - 30 А.

3.    ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4.    ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

5.    Техническая документация фирмы изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
