Весы платформенные для твэлов, 58333-14

Назначение

Весы платформенные для твэлов (в дальнейшем — весы) предназначены для статических измерений массы тепловыделяющих элементов с таблеточным урано-плутониевым (МОКС) топливом.

Описание

Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом, в деформацию упругих элементов весоизмерительных датчиков, на которых нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает в нормирующий преобразователь для аналого-цифрового преобразования, и далее в контроллер весовой для обработки и индикации результатов измерений.

Весы имеют блочную конструкцию и состоят из блока весоизмерительных датчиков, блока нормирующих преобразователей (eNod3-C alubox фирмы «Scaime») и контроллера весового.

Блок весоизмерительных датчиков (рис.1) представляет собой несущую платформу (1), на которой установлены тензометрические датчики консольного типа (2), модель 1004 фирмы Vishay, с измерительной площадкой (3) для установки ТВЭЛа в процессе взвешивания.

а)    б)

Рисунок 1 -Общий вида блока весоизмерительных датчиков

а)    - без защитного кожуха;

б)    - с защитным кожухом.

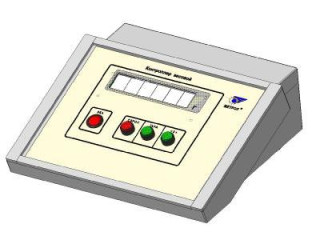

Контроллер весовой представляет собой пластиковый корпус (1), на лицевой панели которого расположены табло индикации (2) и кнопки управления весами (3) - (6). Внешний вид контроллера весового и назначение кнопок управления показаны на рисунке 2.

1-    корпус;

2-    табло индикации;

3-    кнопка «ВКЛ» - кнопка включения контроллера весового;

4-    кнопка «СБРОС» - для перезагрузки контроллера весового;

5-    кнопка «ТАРА» - для выборки массы тары;

6-    кнопка «0» - для установки показаний на ноль.

Рисунок 2 - Внешний вид контроллера весового

Маркировка весов (рисунок 3) производится на разрушаемой при снятии фирменной пластине, закрепленной на задней стенке корпуса контроллера весового, на которой нанесено:

-    товарный знак изготовителя;

-    модификация весов;

-    класс точности;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (e);

-    действительная цена деления d;

-    знак утверждения типа;

-    серийный номер весов;

-    версия программного обеспечения.

Лист № 3 Всего листов 5

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверителем. Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма приведены на рисунке 4.

Рисунок 4 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (рисунок 3). Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Идентификация программы производится при включении весов: после проверки калибровочных параметров на табло индикации контроллера весового на 2 секунды высвечивается контрольная сумма исполняемого кода ПО, далее происходит обнуление текущих показаний, и система переходит в режим взвешивания.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

1.    Класс точности весов по ГОСТ OIML R 76-1-2011............................ ....................высокий II

2.    Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал весов (е), пределы допускаемой погрешности, число поверочных интервалов (n) весов приведены в таблице 2.

3.    Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

4.    Напряжение питания весов от сети переменного тока, В....................................от 198 до 242

5.    Потребляемая мощность от сети переменного тока, В-А, не более.......................................100

6.    Предельные значения температуры, , (Tmin, Ттах),°С...............................от плюс 5 до плюс 35

7.    Относительная влажность при температуре 35 °С, %, не более...............................................80

8.    Габаритные размеры и масса блоков весов приведены в таблице 3.

Таблица 3

9.    Срок службы весов, лет................................................................................................................5

10.    Средняя наработка до отказа при средней загрузке средства измерений 24 часа

в сутки, ч.............................................................................................................4800

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на пластину, расположенную на задней стенке корпуса контроллера весового, и типографским способом на титульный лист Руководства по эксплуатации.

Комплектность

Комплектность средства измерений приведена в таблице 4. Таблица 4

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделом «Поверка» документа «Весы платформенные для твэлов. Руководство по эксплуатации».

Основные средства поверки: эталонные гири 3-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Весы платформенные для твэлов. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам платформенным для твэлов

1.    ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

3.    Техническое задание «Платформенные весы для твэлов. ВТМ.00.00.00.00 ТЗ».

Рекомендации к применению

осуществление деятельности в области использования атомной энергии.
