Датчики момента ротора ДМР-4, 58335-14

Назначение

Датчики момента ротора ДМР-4 (далее датчики) предназначены для преобразования крутящего момента силы в унифицированный аналоговый выходной сигнал постоянного тока.

Описание

Принцип действия датчика основан на использовании эффекта изменения сопротивления тензорезистора при воздействии на него деформирующих напряжений.

Датчик состоит из ротора и статора. Ротор представляет собой торсион с фланцами, на измерительном участке которого наклеены тензорезисторы, соединенные по мостовой схеме. На измерительном участке ротора установлены электронный блок и катушка бесконтактной связи со статором для обеспечения питания тензомоста и передачи измерительного сигнала. Статор, содержащий катушку, обкладку связи и электронный модуль устанавливается на неподвижном кронштейне вблизи катушки ротора.

Под действием крутящего момента силы, приложенного к ротору, происходит деформация его измерительного участка, которая воспринимается тензомостом и преобразуется электронным блоком в цифровой код. Цифровой код передается в электронный модуль статора, где преобразуется в унифицированный токовый выходной сигнал (4-20 мА), пропорциональный приложенному крутящему моменту силы.

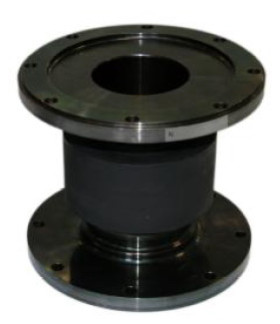

Внешний вид датчика ДМР-4 представлен на рисунке 1.

Технические характеристики

Диапазон измерений, кНм    от 0 до 8

Пределы допускаемой основной приведенной погрешности, %    ±1,0 Пределы допускаемой дополнительной приведенной погрешности от изменения

температуры на каждые 10 °С, %    0,2

Диапазон выходного сигнала постоянного тока, мА    от 4 до 20

Напряжение питания постоянного тока, В    от 15 до 36

Потребляемая мощность, Вт, не более    6,0

Габаритные размеры ротора, мм, не более    0205x175

Габаритные размеры статора, мм, не более    185x60x80

Масса ротора, кг, не более    9

Масса статора, кг, не более    2 Диапазон рабочих температур, °С от минус 40 до 50

Относительная влажность воздуха, %, не более    98

Средняя наработка на отказ, часов, не менее    10000

Знак утверждения типа

наносится на корпус датчика методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 1

* поставка согласовывается с Заказчиком.

Поверка

осуществляется по документу МП 47-231-2014 «ГСИ. Датчик момента ротора ДМР-4. Методика поверки», утвержденному ФГУП УНИИМ 30 июня 2014 г.

Эталоны, применяемые при поверке: эталоны 1-го разряда по ГОСТ Р 8.752-2011, диапазон от 0 до 8 кНм, относительная погрешность ±0,2%.

Сведения о методах измерений

Методика измерений приведена в документе «Датчик момента ротора ДМР-4. Руководство по эксплуатации. 1336.404159.002РЭ».

Нормативные и технические документы, устанавливающие требования к датчикам момента ротора ДМР-4

1    ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы.

2    Технические условия 1336.404159.002ТУ Датчик момента ротора ДМР-4.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
