Весы электронные MP6200, MP6210, MP6500, MP6510, 58336-14

Назначение

Весы электронные МР6200, МР6210, МР6500, МР6510 (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму и поступает в терминал для индикации результатов измерений.

Весы могут быть одно и двухинтервальные.

Конструктивно весы состоят из весоизмерительного устройства и терминала. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительный датчик, грузопередающие устройства.

Грузоприемное устройство включает одну грузоприемную платформу. Грузоприемная платформа выпускается в двух вариантах исполнения (Рисунок 2). Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.

В весах устанавливаются датчики весоизмерительные тензорезисторные 20-М30-06 или 20-М30-08 фирмы «FLINTEC GmbH», Германия.

В весах применяются терминалы MX201 и MX202 фирмы «MOTOROLA SOLUTIONS Inc.», США (Рисунок 4).

Весы оснащены интерфейсами RS232, IBM-485, USB, Control inputs, Control outputs.

Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.

Весы выпускаются следующих вариантов исполнения:

МР6200- весы одноинтервальные;

МР6210- весы одноинтервальные c дополнительным сканером;

МР6500- весы двухинтервальные;

МР6510- весы двухинтервальные c дополнительным сканером.

Весы имеют обозначение МР6ХХХ-Х

В весах предусмотрены следующие устройства:

-    устройство первоначальной установки нуля;

-    полуавтоматическое устройство установки нуля;

-    устройство слежения за нулем;

-    автоматическое устройство установки нуля;

-    устройство индикации отклонения от нуля.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного несбрасы-ваемого счетчика, показания которого меняются на единицу автоматически при каждой юстировке.

Процедура проверки показания счетчика: установить показания весов на ноль, нажать и удерживать в течение трех секунд кнопку >0<, на дисплее терминала последовательно высветятся показание счетчика юстировки, число изменений параметров конфигураций, номер версии программного обеспечения. Показания счетчика юстировки и число изменений параметров конфигураций высвечивается и на семисегментном дисплее, расположенном на весоизмерительном устройстве (Рисунок 5).

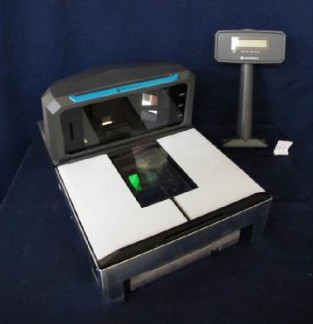

Исполнение весов МР6210, МР6510 с    Исполнение весов МР6200, МР6500

дополнительным сканером

Рисунок 3 Варианты исполнения весов

Рисунок 4 Внешний вид терминалов MX201 и MX202

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, закрепленной на грузоприемной платформе и лицевой панели терминала (Рисунок 5).

На фирменную наклейку, закрепленную на грузоприемной платформе, наносится следующая маркировка:

Всего листов 9

-    наименование изготовителя;

-    обозначение весов;

-    класс точности;

-    максимальная нагрузка (Мах, Max1, Мах2);

-    минимальная нагрузка (Min);

-    поверочный интервал (e);

-    серийный номер весов;

-    знак соответствия требованиям основных директив EC;

-    номер версии программного обеспечения;

-    знак утверждения типа;

-    год производства весов.

На фирменную наклейку, закрепленную на лицевой панели терминала, наносится следующая маркировка:

-    наименование изготовителя;

-    класс точности;

-    максимальная нагрузка (Мах, Maxi, Мах2);

-    минимальная нагрузка (Min);

-    поверочный интервал (e).

Программное обеспечение

В весах используется встроенное в терминал программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификация программы: установить показания весов на ноль, нажать и удерживать в течение трех секунд кнопку >0<, на дисплее терминала последовательно высветятся показание счетчика юстировки, число изменений параметров конфигураций, номер версии программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011..........................................средний

Обозначение весов, максимальная нагрузка (Max), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой погрешности (mpe) при поверке, число поверочных интервалов (n) для весов приведены в таблице 2.

Обозначение весов, максимальная нагрузка (Мах1/Мах2), минимальная нагрузка (Min), действительная цена деления (d1/d2), поверочный интервал (е1/е2), пределы допускаемой погрешности (mpe) при поверке, число поверочных интервалов (n1/n2) для весов приведены в таблице 3.

Таблица 3

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пре-

делов допускаемых погрешностей при поверке

Предел допускаемого размаха..................................................................... |mpe|

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за

нулем, не более...........................................................................................4 % от Max

Диапазон устройства первоначальной установки нуля, не более................20 % от Max

Условия эксплуатации весов:

-    предельные значения температуры весов (Tmin, Tmax), °С..................от минус 0 до +40

-    относительная влажность при температуре 40 °С, %, не более.........................................85

Параметры электропитания:

-    от сети постоянного тока напряжением, В.........................................................12

Потребляемый ток, А, не более.........................................................................4,16

Обозначение весов, число весоизмерительных датчиков, габаритные размеры и масса весов приведены в таблице 4.

Перечень весоизмерительных датчиков и терминалов, применяемых в весах, приведен в таблице 5.

Таблица 5

Вероятность безотказной работы за 2000 часов, не менее........................................0,95

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на разрушаемую при удалении фирменную наклейку, закрепленную на грузоприемной платформе, фотохимическим способом.

Комплектность

В комплект поставки входят:

1.    Весы электронные МР6200, МР6210, МР6500, МР6510 -1 шт.;

2.    Руководство по эксплуатации-1 экз.

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 приложению ДА «Методика поверки весов» и разделу «Поверка» Руководства по эксплуатации.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Весы электронные МР6200, МР6210, МР6500, МР6510. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам электронным МР6200, МР6210, МР6500, МР6510

1.    ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы «MOTOROLA SOLUTIONS Inc.», США.
