| Номер в госреестре | 58337-14 |
| Наименование СИ | Резервуары стальные горизонтальные для нефтепродуктов |
| Обозначение типа СИ | РГС |
| Изготовитель | ООО ПМК "Практик", г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 24.06.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные горизонтальные для нефтепродуктов РГС предназначены для измерений объема, хранения и отпуска нефтепродуктов, а также для оснащения контейнерных (модульных) АЗС и полевых пунктов заправки.
Резервуары стальные горизонтальные для нефтепродуктов РГС представляют собой горизонтальные цилиндрические сварные стальные одностенные и двустенные сосуды, имеющие одну или две секции. Каждая секция может использоваться для хранения различных видов продуктов. Конструкция резервуаров стальных горизонтальных для нефтепродуктов РГС предусматривает конические и плоские днища, а так же наземную и подземную установку.
Резервуары стальные горизонтальные для нефтепродуктов РГС изготавливают следующих типов, приведенных в таблицах 1, 2.

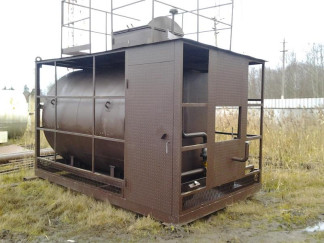

Внешний вид резервуаров стальных горизонтальных для нефтепродуктов РГС представлен на рисунке 1.
Метрологические и технические характеристики приведены в таблицах 1, 2.
Таблица 1 - Метрологические и технические характеристики резервуаров стальных горизонтальных для нефтепродуктов РГС (одностенные)
| Наименование параметра | Тип резервуара | |||||||||
| РГС- 2 | РГС- 4 | РГС- 4 | РГС- 5 | РГС- 6 | РГС- 8 | РГС- 10 | РГС- 15 | РГС- 20 | РГС- 25 | |
| Значение парамет | ра | |||||||||
| Номинальная вместимость, м3 | 2 | 4 | 4 | 5 | 6 | 8 | 10 | 15 | 20 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости, %, не более: - при измерениях объема дозы жидкости с погрешностью ±0,1 % - при измерениях объема дозы жидкости с погрешностью ±0,15 % | ±0,20 ±0,25 | |||||||||
| Количество секций | 1 | 2 | 1 | |||||||
| Объем секций, м3 | 2 | 4 | 2/2 | 5 | 6 | 8 | 10 | 15 | 20 | 25 |
| Габаритные размеры, не более: - диаметр, мм - длина, мм - высота (с трубопроводами), мм | 1400 2150 2450 | 2000 2150 2450 | 2000 1200 2450 | 2000 2150 2450 | 2000 2350 2450 | 2100 2880 2450 | 2800 3900 2450 | 2800 5600 2800 | 2800 7350 2800 | 2800 9100 2800 |
| Масса резервуара, кг, не более | 950 | 1150 | 1250 | 1400 | 1600 | 1750 | 2000 | 2650 | 3250 | 3900 |
| Рабочее давление, МПа, не более - внутренний полости (конические днища) - внутренний полости (плоские днища) | 0,07 0,04 | |||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при плюс 20 °С, %, не более | от минус 40 до плюс 40 90 % | |||||||||
| Наименование параметра | Тип резервуара | |||||
| РГС-8 | РГС-10 | РГС-15 | РГС-20 | РГС-20 | РГС-25 | |
| Значение параметра | ||||||
| Номинальная вместимость, м3 | 8 | 10 | 15 | 20 | 20 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости, %, не более: - при измерениях объема дозы жидкости с погрешностью ±0,1 % - при измерениях объема дозы жидкости с погрешностью ±0,15 % | ±0,20 ±0,25 | |||||
| Количество секций | 1 | 1 | 1 | 1 | 2 | 1 |
| 2 3 Объем секций , м | 8 | 10 | 15 | 20 | 10/10 | 25 |
| 15/5 | ||||||
| Габаритные размеры, не более: - диаметр, мм - длина, мм - высота (с трубопроводами), мм | 2150 3000 2450 | 2850 4000 2450 | 2850 5750 2800 | 2850 7500 2800 | 2850 7550 2800 | 2850 9250 2800 |
| Масса резервуара, кг, не более | 1750 | 2000 | 2650 | 5700 | 6350 | 6750 |
| Объём межстенного пространства, не более, м3 | 0,6 | 0,8 | 0,95 | 1,12 | 1,38 | 1,26 |
| Рабочее давление, МПа, не более - внутренний полости (конические днища) - внутренний полости (плоские днища) - межстенного пространства | 0,07 0,04 0,04 | |||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при плюс 20 °С, %, не более | от минус 40 до плюс 40 90 % | |||||
| Примечания - в зависимости от исполнения | ||||||
наносится на маркировочную табличку методом шелкографии или гравировки и титульный лист паспорта типографским способом.
комплектность поставки приведена в таблице 7.
Таблица 3 - Комплектность
| Резервуар стальной горизонтальный для нефтепродуктов РГС | 1 шт. |
| Паспорт | 1 шт. |
осуществляется по документу: ГОСТ Р 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс для градуировки резервуаров «Зонд», пределы допускаемой относительной погрешности измерений объема ±0,15 %, пределы допускаемой абсолютной погрешности измерений уровня ±1 мм;
- рулетки измерительные 2-го класса точности с верхними пределами измерений 5, 10, 20, 30 м по ГОСТ 7502-98.
отсутствуют
Нормативные и технические документы, устанавливающие требования к резервуарам стальным горизонтальным для нефтепродуктов РГС
ТУ 3615-008-84820116-2012 «Резервуары стальные горизонтальные для нефтепродуктов РГС. Технические условия»
Осуществление торговли.
| Зарегистрировано поверок | 682 |
| Поверителей | 23 |
| Актуальность данных | 08.12.2024 |
