| Номер в госреестре | 58339-14 |
| Наименование СИ | Штангенциркули с отсчетом по круговой шкале |
| Обозначение типа СИ | 0216, 0217, 0218, 0219 |
| Изготовитель | "HELIOS-PREISSER", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 29.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули с отсчетом по круговой шкале модификаций 0216, 0217, 0218, 0219 (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов и выемок.
Штангенциркули состоят из следующих элементов: штанги, рамки с круговой шкалой, зажимающего элемента, глубиномера, губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров (кроме модификации 0219), губок с цилиндрическими измерительными поверхностями (для модификации 0219), губок с кромочными измерительными поверхностями для измерений наружных размеров (для модификации 0219).
Принцип действия штангенциркулей - механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом (кроме модификации 0216).

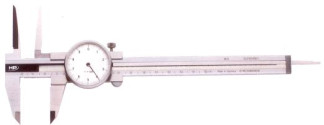

Штангенциркули модификации 0216 (рисунок 1) двухсторонние с глубиномером, изготавливаются как со стандартной длиной кромочных измерительных губок для измерений внутренних размеров (рисунок 1, а), так и с удлиненными (рисунок 1, б) для измерений глубоких отверстий.
Штангенциркули модификаций 0217 и 0218 (рисунок 2) двухсторонние с глубиномером, имеют стандартное исполнение, отличаются между собой ценой деления круговой шкалы.
Штангенциркули модификации 0219 (рисунок 3) двухсторонние с глубиномером, имеют большой диапазон измерений.
f
Таблица 1. Основные технические и метрологические характеристики
| Модифи кация | Исполнение | Диапазон измерений, мм | Цена деления круговой шкалы, мм | Размеры сечения глубиномера, мм |
| 0216 | 0216 501 | от 0 до 150 | 0,05 | 1,25 х 3,76 |
| 0216 521* | от 0 до 150 | 0,05 | 1,25 х 3,76 | |
| 0217 | 0217 501 | от 0 до 150 | 0,02 | 1,25 х 3,76 |
| 0217 502 | от 0 до 200 | 0,02 | 1,25 х 3,76 | |
| 0218 | 0218 501 | от 0 до 150 | 0,01 | 1,25 х 3,76 |
| 0219 | 0219 503 | от 0 до 300 | 0,05 | 1,25 х 3,76 |
Примечание: * - длина вылета кромочных губок для внутренних измерений равна
40 мм
Таблица 2. Пределы допускаемой абсолютной погрешности при измерении наружных размеров_
| Измеряемая величина, мм | Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мкм, в зависимости от цены деления | ||
| 0,05 | 0,02 | 0,01 | |
| От 0 до 50 включ. | ± 50 | ± 20 | ± 20 |
| св. 50 до 100 включ. | ± 20 | ± 20 | |
| св. 100 до 200 включ. | ± 30 | ± 30 | |
| св. 200 до 300 | - | - | |
Таблица 3. Пределы допускаемой абсолютной погрешности при измерении внутренних размеров и глубины_
| Измеряемая величина, мм | Пределы допускаемой абсолютной погрешности при измерении внутренних размеров и глубины, мкм, в зависимости от цены деления | ||
| 0,05 | 0,02 | 0,01 | |
| От 0 до 50 | ± 70 | ± 40 | ± 40 |
Размер сдвинутых до соприкосновения губок с цилиндрическими
измерительными поверхностями (для модификации 0219) 10 мм.
Диапазон рабочих температур, °С от +15 до +25.
Относительная влажность воздуха, %, не более 80.
Знак утверждения типа наносят на титульный лист паспорта штангенциркулей типографским способом и на крышку футляра методом наклейки.
Таблица 4. Комплектность средств измерений_
| Наименование | Количество |
| Штангенциркуль | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 58339-14 «Штангенциркули с отсчетом по круговой шкале модификаций 0216, 0217, 0218, 0219. Методика поверки», утвержденным ФГУП «ВНИИМС» 23 июня 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
- кольца эталонные серии 355 Е (Госреестр № 43597-10).
Метод измерений приведен в разделе «Порядок работы» паспорта штангенциркулей.
Нормативные и технические документы, устанавливающие требования к штангенциркулям с отсчетом по круговой шкале модификаций 0216, 0217, 0218, 0219
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
