Мерник металлический технический 1-го класса ТКС-М, 58343-14

Назначение

Мерник металлический технический 1 класса ТКС-М, (далее по тексту - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.

Описание

Принцип работы мерника основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.

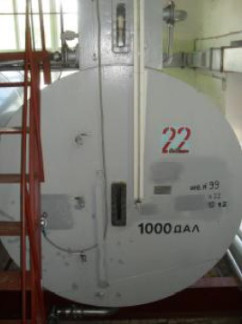

Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.

Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.

По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.

Технические характеристики

-    пределы допускаемой относительной погрешности мерника при температуре 20 °С ± 0,2 % номинальной вместимости;

-    номинальная вместимость, л    10000;

-    исполнение    горизонтальный;

-    габаритные размеры, мм, не более    2100 х 3500;

-    масса, кг, не более    1750.

Условия эксплуатации:

-    температура окружающего воздуха, °С    20 ± 10;

-    относительная влажность воздуха, %    от 30 до 80;

-    атмосферное давление, кПа    от 84 до 106.

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

мерник технический 1-го класса - 1 шт. паспорт - 1 шт.

Поверка

осуществляется по документу ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки».

Перечень основных средств поверки:

-    мерники эталонные 1- го разряда номинальной вместимостью 50, 100, 200 дм ;

-    колбы, пипетки по ГОСТ 1770-74;

-    термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.

Сведения о методах измерений

изложены в разделе 3 паспорта ПС.

Нормативные и технические документы, устанавливающие требования к мернику металлическому техническому 1 класса ТКС-М

1.    ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема».

2.    ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки».

Рекомендации к применению

-    при осуществление торговли
