Мерник металлический технический 1-го класса РВ, 58346-14

Назначение

Мерник металлический технический 1 класса РВ, (далее по тексту - мерник) предназначен для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.

Описание

Принцип работы мерника основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.

Мерник изготовлен из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.

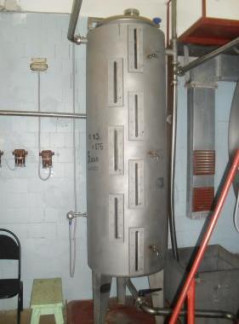

Мерник представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены три пробно-спускных крана служащих для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.

Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.

Технические характеристики

- пределы допускаемой относительной погрешности мерника при температуре 20 °С ± 0,2 % номинальной вместимости;

Условия эксплуатации:

-    температура окружающего воздуха, °С

20 ± 10; от 30 до 80; от 84 до 106.

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

мерник технический 1-го класса РВ - 1 шт. паспорт - 1 шт.

Поверка

осуществляется по документу ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки».

Перечень основных средств поверки:

-    эталонные мерники 1- го разряда номинальной вместимостью 50, 100, 200 дм ;

-    колбы, пипетки по ГОСТ 1770-74;

-    термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.

Сведения о методах измерений

изложены в разделе 3 паспорта ПС.

Нормативные и технические документы, устанавливающие требования к мерникам металлическим техническим 1 класса РВ

1.    ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема».

2.    ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки».

Рекомендации к применению

при осуществление торговли.
