Спектрометры атомно-абсорбционные МГА-1000, 58356-14

Назначение

Спектрометры атомно-абсорбционные МГА-1000 (в дальнейшем - спектрометры) предназначены для измерений содержания различных элементов в водных растворах, пробах пищевых продуктов и продовольственного сырья, в атмосферном воздухе, почвах атомноабсорбционным методом с электротермической атомизацией.

Описание

Принцип действия спектрометров основан на измерении поглощении свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, возникающего при атомизации пробы в графитовой кювете. Для автоматической коррекции неселективного поглощения использован метод Зеемановской модуляционной поляризационной спектрометрии с высокочастотной модуляцией.

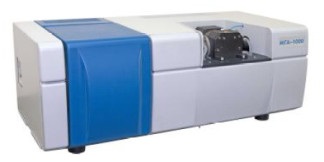

Спектрометры представляют собой автоматизированные лабораторные приборы периодического действия, выполненные конструктивно в виде единого блока. Спектрометры состоят из источника резонансного излучения (лампы с полым катодом или высокочастотные лампы), элементов поляризационно-модуляционной оптической системы, атомизатора, основной частью которого является графитовая кювета, монохроматора, приемника излучения (фотоумножителя) и системы обработки сигнала, поступающего с фотоумножителя. Графитовая кювета располагается в воздушном зазоре между полюсниками постоянного магнита, линии магнитной индукции которого перпендикулярны оптической оси спектрометра. Дозирование жидкой пробы в графитовую кювету спектрометров производится при помощи автосемплера или вручную при помощи микродозаторов переменного объема.

Модулированное по поляризации на частоте 50 кГц излучение от резонансного источника поступает в атомизатор, где горизонтальная составляющая поляризации, параллельная линиям постоянного магнитного поля, поглощается атомами определяемого элемента, молекулами и аэрозолями, возникающими при импульсной атомизации пробы, в то время как вертикальная составляющая, перпендикулярная линиям постоянного магнитного поля, поглощается только молекулами и аэрозолями. В результате возникает разностный сигнал с частотой 50 кГц, пропорциональный концентрации атомов элемента.

Дополнительно в оптической схеме формируется опорный сигнал на частоте 100 кГц, пропорциональный интенсивности резонансного излучения источника, который позволяет скорректировать временные флуктуации оптической схемы, источника излучения и измерительной схемы.

В результате обработки сформированных сигналов возникает аналитический сигнал спектрометра - интегральная абсорбция, который используется для расчета содержания элемента в пробе при помощи предварительно установленной градуировочной характеристики.

Управление работой спектрометров, обработка измерительной информации и расчет результатов анализа проб осуществляется при помощи специального программного обеспечения.

Спектрометры оснащены автономным программным обеспечением (ПО) для управляющего компьютера, которое управляет работой спектрометров и отображает, обрабатывает и хранит полученные данные.

К метрологически значимой части ПО относится динамически подключаемая библиотека Metrology.dll. Метрологически значимая часть ПО выполняет следующие функции:

-    сбор и обработка данных, поступающих с приемника излучения спектрометра;

-    создание и хранение файлов методов измерений и файлов измерений;

-    градуировка спектрометра и вычисление результатов измерений;

-    сохранение результатов измерений на жестком диске персонального компьютера;

-    создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Технические характеристики

Рабочий спектральный диапазон, нм    от 190 до 900

Спектральное разрешение, нм, не более:

-    в диапазоне от 190 до 600 нм включительно    2

-    в диапазоне свыше 600 до 900 нм включительно    3 Предел обнаружения марганца, пг, не более    3 Предел обнаружения никеля, пг, не более    20 Предел допускаемого относительного среднего квадратического отклонения

выходного сигнала спектрометров при вводе контрольного раствора, содержащего 200 пг никеля и 50 пг марганца, %:    5 Время установления рабочего режима спектрометров, мин, не более    15 Время непрерывной работы спектрометров, ч, не менее    8 Питание спектрометров от сети трехфазного переменного тока:

-    номинальное напряжение питания, В    380

-    частота, Гц    (50 ± 1) Габаритные размеры спектрометра, мм, не более 800 х 475 х 310 Масса спектрометра, кг, не более    50 Мощность, потребляемая спектрометрами, кВ-А, не более:

-    в режимах ожидания и настройки аналитических параметров    0,1

-    в режимах атомизации и очистки    6 Средняя наработка на отказ, ч, не менее    4000 Средний срок службы спектрометра, лет, не менее    5 Условия эксплуатации:

-    температура окружающего воздуха, °С    от 10 до 35

-    атмосферное давление, кПа    от 84 до 106,7

-    относительная влажность при температуре 25 °С %, не более    80

Знак утверждения типа

наносится на лицевую панель корпуса спектрометров и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Поверка

осуществляется по документу МП-242-1781-2014 «Спектрометры атомноабсорбционные МГА-1000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 26.05.2014 года.

Основные средства поверки:

ГСО 8001-93 состава раствора ионов никеля (II) (массовая концентрация ионов никеля (II) 1 мг/см3, ПГ ± 1% для доверительной вероятности 0,95);

ГСО 8056-94 состава раствора ионов марганца (II) (массовая концентрация ионов марганца (II) 1 мг/см3, ПГ ± 1% для доверительной вероятности 0,95).

Сведения о методах измерений

ГОСТ EN 14083-2013 Продукты пищевые. Определение следовых элементов. Определение свинца, кадмия, хрома и молибдена с помощью атомно-абсорбционной спектрометрии с атомизацией в графитовой печи с предварительной минерализацией пробы при повышенном давлении

ГОСТ 31707-2012 Продукты пищевые. Определение следовых элементов. Определение общего мышьяка и селена методом атомно-абсорбционной спектрометрии с генерацией гидридов с предварительной минерализацией пробы под давлением

ГОСТ 31870-2012 Вода питьевая. Определение содержания элементов методами атомной спектрометрии

ГОСТ Р 55447-2013 Корма, комбикорма, комбикормовое сырье. Определение содержания кадмия, свинца, мышьяка, ртути, хрома, олова методом атомно-абсорбционной спектроскопии.

Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным МГА-1000

ТУ 4434-100-79767644-2014 «Спектрометры атомно-абсорбционные МГА-1000. Технические условия».

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
