| Номер в госреестре | 58357-14 |
| Наименование СИ | Счетчики воды |
| Обозначение типа СИ | Гранд СВ |
| Изготовитель | ООО НПО "Турбулентность-Дон", с.Чалтырь |
| Год регистрации | 2014 |
| Срок свидетельства | 29.04.2024 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
Счетчики воды Гранд СВ (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09, протекающей в системах холодного и горячего водоснабжения.
Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием потока воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик.
Вращение крыльчатки с закрепленным на ней магнитом передается считывающим устройством в аналого-цифровой блок, где преобразуется в величину объема воды и регистрируется с нарастающим итогом (модификация Гранд СВ ТЛМ).
В модификации счетчиков Гранд СВ вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды в м3.
В состав счетчиков входят:
- проточная измерительная камера с патрубками и расположенной внутри крыльчаткой;
- аналого-цифровой блок или механическое счетное устройство (в зависимости от модификации);
- встроенный преобразователь температуры (для исполнения В1);
- внешний запорный клапан (для модификации Гранд СВ ТЛМ).
Аналого-цифровой блок (далее АЦБ) представляет собой отдельный герметичный узел, смонтированный на корпусе измерительной камеры, в состав которого входят считывающее устройство, интерфейсный блок и элементы питания. АЦБ предназначен для:
- преобразования сигналов от считывающего устройства в значения объема воды;
- соединения с внешними устройствами и передачи данных по протоколам или каналам
связи;
- обеспечения вывода информации на показывающее устройство;
- измерения объема воды с температурой выше пороговой температуры (для исполнения В1 и В2) .
Внешний запорный клапан управляет подачей воды потребителю по команде сервера. Работа клапана в счетчике предусматривает открытие/закрытие клапана по команде сервера.

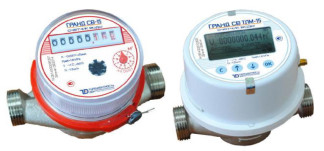

В зависимости от состава и конструкции счетчики имеют модификации:
- Гранд СВ - с механическим счетным устройством;
- Гранд СВ ТЛМ - с электронным счетным устройством.
В зависимости от выполняемых функций счетчики модификации Гранд СВ ТЛМ имеют исполнения:
- исполнение В1 - наличие встроенного преобразователя температуры;
- исполнение В2 - возможность измерения температуры внешними преобразователями температуры;
- исполнение И1 - наличие импульсного выхода;
- исполнение И2 - наличие импульсного входа для подключения к нему счетчика воды с импульсным выходом с целью сохранения в архиве результатов измерений подключенного счетчика;
- исполнение К - наличие внешнего запорного клапана.
Рисунок 3 - Схемы пломбирования счетчиков воды Гранд СВ
1 - самоклеющаяся пломба предприятия - изготовителя из легко разрушаемого материала;
2 - пломба навесная предприятия - изготовителя, предотвращающая вскрытие кожуха.
Программное обеспечение (ПО) счетчиков модификации Гранд СВ ТЛМ по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данны
ми с внешними устройствами.
Идентификационные данные ПО счетчиков приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификаци -онный номер) программного обеспечения | Цифровой идентификатор Программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Гранд СВ | Гранд СВ ТЛМ | 2.3 | 0хС2ЕБ6552 | CRC-32 |
Недопустимое влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует. Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения счетчиков от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Основные метрологические и технические характеристики счетчиков приведены в таблицах 2 и 3.
Таблица 2
| Наименование параметра | Значение параметра | ||||||
| Диаметр условный, Ду, мм | 15 | 20 | 25 | ||||
| Минимальный расход, Qmin, м /ч | 0,012 | 0,02 | 0,03 | 0,03 | 0,05 | 0,05 | 0,07 |
| Максимальный расход, Qmax, м3/ч | 1,2 | 2 | 3 | 3 | 5 | 5 | 7 |
| Номинальный расход, Q^, м3/ч | 0,6 | 1 | 1,5 | 1,5 | 2,5 | 2,5 | 3,5 |
| Переходный расход, Qt, м3/ч | 0,048 | 0,08 | 0,12 | 0,12 | 0,2 | 0,2 | 0,28 |
| Порог чувствительности, не более, м3/час | 0,006 | 0,01 | 0,015 | 0,015 | 0,025 | 0,025 | 0,035 |
| Диаметр условный, Ду, мм | 32 | 40 | 50 | ||||
| Минимальный расход, Qmin, м /ч | 0,07 | 0,12 | 0,12 | 0,2 | 0,2 | 0,3 | |
| Максимальный расход, Qmax, м3/ч | 7 | 12 | 12 | 20 | 20 | 30 | |
| Номинальный расход, Q^, м3/ч | 3,5 | 6 | 6 | 10 | 10 | 15 | |
| Переходный расход, Qt, м3/ч | 0,28 | 0,48 | 0,48 | 0,8 | 0,8 | 1,2 | |
| Порог чувствительности, не более, м3/час | 0,035 | 0,06 | 0,06 | 0,1 | 0,1 | 0,15 | |
Таблица 3
| Наименование параметра | Значение параметра для модификации | |
| Гранд СВ | Гранд СВ ТЛМ | |
| Пределы допускаемой относительной погрешности, 8, % | ± 4 - в диапазоне расходов Qmin < Q < Qt; ± 2 - в диапазоне расходов Qt < Q < Qmax | |
| Максимальное рабочее давление, МПа | 1,6 (2,5)* | |
| Потеря давления при номинальном расходе, МПа, не более | 0,1 | |
| Диапазон изменения температуры измеряе- О/'Ч мой воды в зависимости от исполнения, С: Т1 Т2 Т3 Т4 | от плюс 1 до плюс 40 от плюс 1 до плюс 95 от плюс 1 до плюс 130 от плюс 1 до плюс 150 | |
| Пределы допускаемой абсолютной погрешности при измер ении температуры встроенным датчиком, С | - | ± (0,3 + 0,002-Itl) |
| Пределы допускаемой абсолютной погрешности при преобразовании электрического сопротивления в значение температуры в диапазоне от 50 до 1600 Ом, 0С | - | ± 0,1 |
| Цена деления младшего разряда отсчет-ного устройства, количество разрядов, м3 | 999999,9999 | 9999999,999 |
| Цена импульса (для счетчиков с импульсным выходом), м3/имп | 0,001; 0,01 | |
| Напряжение питания, В | - | 3,6 |
| Условия эксплуатации: температура окружающего воздуха, С атмосферное давление, кПа относительная влажность при температуре 35 0С, % | от плюс 1 до плюс 55 от 84 до 106,7 до 95 | |
| Масса, кг, не более | 1,1 | 1,4 |
| Габаритные размеры (ДхШхВ), мм, не более | 230х80х130 | 325x110x150 |
| Цифровые проводные интерфейсы Цифровые беспроводные интерфейсы | - | MODBUSRTU GSM, GPRS, Bluetooth |
| Наработка на отказ, ч, не менее | 40 000 | |
| Средний срок службы, лет, не менее | 12 | |
| * - в зависимости от заказа | ||
наносится на лицевую панель счетчика методом аппликации и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплект поставки счетчика приведен в таблице 3. Таблица 3
| Наименование | Обозначение | Коли чество | Примечание |
| Счетчик воды Гранд СВ | Гранд СВ Гранд СВ ТЛМ | 1 шт. | В зависимости от заказа |
| Руководство по эксплуатации | ТУАС.407212.001 РЭ | 1 экз. | На партию |
| Паспорт | ТУАС.407212.001 ПС | 1 экз. | |
| Методика поверки | 1 экз. | На партию | |
| Антенна GSM | 1 шт. | В зависимости от заказа | |
| Комплект монтажных частей | 1 к-т |
осуществляется по документу МП 58357-14 «Счетчики воды Гранд СВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 08 августа 2014 г.
Основные средства поверки:
- установка поверочная расходомерная ПУРС-В-1, диапазон от 0,03 до 217,2 м3/ч, пределы относительной погрешности ± 0,07 %;
- установка поверочная ВПУ-Энерго ПУ-1, диапазон от 0,01 до 60 м3/ч, пределы относительной погрешности ± 0,2 %;
- эталонный термометр ЭТС-100, диапазон от 0 °С до плюс 660 °С, 3 разряд;
- магазин сопротивлений Р 4831, диапазон от 10-3 до 106 Ом, пределы относительной погрешности ± 0,02 %.
Методика измерений содержится в документе «Счетчики воды Гранд СВ. Руководство по эксплуатации ТУАС.407223.001 РЭ».
Нормативные и технические документы, устанавливающие требования к счетчикам воды Гранд СВ
1. ТУ 4213-020-70670506-2014 «Счетчик воды Гранд СВ. Технические условия».
Осуществление торговли.
