| Номер в госреестре | 58359-14 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | RIEGL FG21 |
| Изготовитель | "RIEGL Laser Measurement Systems GmbH", Австрия |
| Год регистрации | 2014 |
| Срок свидетельства | 29.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Дальномеры лазерные серии RIEGL FG21 предназначены для измерения расстояний и углов наклона относительно горизонта при создании обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также при выполнении кадастровых и землеустроительных работ.
Принцип измерения расстояний дальномеров лазерных серии RIEGL FG21 основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномера меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона, в установленных единицах измерения.
Длина волны лазерного излучения - 0,9 мкм, класс 1 в соответствии с IEC 60825-1 «Безопасность лазерных изделий».
Нулевой (начальной) точкой отсчёта дальномеров лазерных серии RIEGL FG21 является нижний торец корпуса.
Результаты измерений выводятся на экран, вмонтированный в зрительную трубу, или экрана монитора ПК, подключаемого к дальномеру.
Конструктивно дальномеры лазерные серии RIEGL FG21 выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными серии RIEGL FG21 осуществляется при помощи встроенной 4-кнопочной клавиатуры.

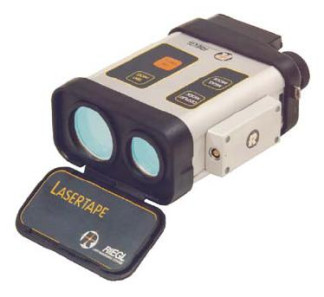

Фотография общего вида дальномеров лазерных серии RIEGL FG21
Опломбирование узлов дальномеров серии RIEGL FG21 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
| Наименование характеристики | Значение характеристики | ||
| Модель | FG21-HA | FG21-LR | |
| Режим измерения расстояний | Режим измерения сверхдальних расстояний | ||
| Диапазон измерений расстояний, м: - на диффузные поверхности с коэффициентом отражения свыше 0,8 (в соответствии с ГОСТ 8.5572007) - на диффузные поверхности с коэффициентом отражения от 0,1 до 0,8 (в соответствии с ГОСТ 8.5572007) - на отражающую плёнку | 2 - 600 2 - 400 2 - 1000 | 5 - 1200 5 - 800 5 - 2000 | 5 - 2000 5 - 1200 5 - 4000 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: | (50 + 20-D-10-6) где D - | (100 + 20-D-10-6) измеряемое расстоя | (200 +-20-D-10-6) [ние, мм |
| Диапазон измерений углов наклона, О | от минус 30 до плюс 60 | ||
| Допускаемая средняя квадратическая погрешность измерений углов наклона, ...° | ±0,2 | ||
| Напряжение питания, В: | 10 - 14 | ||
| Диапазон рабочих температур, °С: | от минус 10 до плюс 50 | ||
| Габаритные размеры (Д х Ш х В) мм, не более: | 185 x 120 x 60 | ||
| Масса, кг, не более: | 1,45 | ||
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров лазерных серии RIEGL FG21.
| Наименование | Количество |
| Дальномер лазерный | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП АПМ 08-14 | 1 |
осуществляется в соответствии с МП АПМ 08-14 «Дальномеры лазерные серии RIEGL FG21. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в июле 2014 г.
Перечень основного оборудования необходимого для поверки:
- светодальномер типа СТ 4 10/5 по ГОСТ 19223-90;
- квадрант оптический КО-60 ГОСТ 14967-80.
Методика измерений приведена в документе: «Дальномеры лазерные серии RIEGL FG21. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным серии RIEGL FG21
1. ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 19223-90 «Светодальномеры геодезические. Общие технические условия».
3. Техническая документация «RIEGL Laser Measurement Systems GmbH», Австрия.
- осуществление геодезической, картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 (п.п. №№ 3.5; 3.6; 5.2; 5.3).
| Зарегистрировано поверок | 13 |
| Поверителей | 4 |
