| Номер в госреестре | 58361-14 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | METER СВ |
| Изготовитель | "Ningbo Yinzhou Jason Instrumentation Co. Ltd.", Китай; Фирма "Vibrant Enterprise Co. Ltd.", Китай; ООО "Метер", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 29.08.2019 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые METER СВ (далее - счетчики) предназначены для измерений объема холодной питьевой воды по ГОСТ Р 51232-98, СанПиН 2.1.4.1074-01 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды.
Счетчик воды представляет собой одноструйный сухоходный счетчик, состоящий из измерительной камеры, внутри которой имеется крыльчатка, магнитной муфты и счетного механизма с индикаторным устройством.
Вращение крыльчатки с закрепленным на ней магнитом передается через магнитную муфту в счетный механизм. Счетный механизм отделен от воды немагнитной мембраной, герметично зафиксированной через уплотнительные прокладки прижимной гайкой или стопорным кольцом. Магнитная муфта защищена от воздействия внешнего магнитного поля двумя антимагнитными кольцами.
Корпус счетчика изготовлен из латуни или из ультрамида. Счетный механизм, имеющий масштабирующий механический редуктор, приводит число оборотов крыльчатки к значению объема протекающей воды в м3. Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя.
Счетный механизм имеет сигнальную звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.

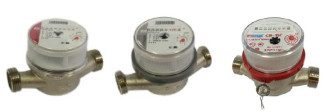

Счетчики выпускаются следующих модификаций:
METER СВ-15Г, METER СВ-15ИГ - для горячей воды;
METER СВ-15Х, METER СВ-15ИХ - для холодной воды;
METER СВ-15, METER СВ-15И - для холодной и горячей воды (универсальные счетчики).
Устройство счетчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счетчика с помощью неразъёмного пластмассового кольца, или специального крепления счетного механизма к корпусу без кольца, но исключающего возможность скрытого несанкционированного вмешательства в работу счетчика, или разъемного кольца для пломбировки. Неразъемное пластмассовое кольцо, или разъемное кольцо для пломбировки используются красного цвета для счетчиков горячей воды, синего - для счетчиков холодной воду, серого цвета - для универсальных счетчиков. В случае, если счетное устройство соединяется с корпусом посредством специального крепления без кольца, соответствующие красная (для горячей воды), синяя (для холодной воды) и серая (для универсальных счетчиков) маркировки наносятся на циферблат счетчика. Получить доступ к регулирующему устройству и конструкции счетчика без видимого повреждения неразъемного кольца или специального крепления без кольца невозможно, поэтому они выполняют функции защитной пломбы.
Счетчик имеет встроенную во входной патрубок защитную сетку, которая защищает камеру от попадания в нее крупных механических частиц. Сетка также выполняет функцию струевыпрямителя и содержит радиально расположенные отверстия различного сечения и формы.
Крепление счетчика к трубопроводу осуществляется с помощью комплекта монтажных частей.
По заказу в состав счетчика может быть включен обратный клапан, который при необходимости возможно извлечь из выходного штуцера для очистки или замены. Характеристики пружины обратного клапана подобраны таким образом, чтобы обеспечить минимальную потерю давления.
По заказу счетчики могут снабжаться импульсным выходом, использующим в своем составе геркон, для дистанционной передачи низкочастотных импульсов с весом импульса от 0,001 до 100 (м /имп.), при этом в обозначении счётчика используется буква И. Импульсный выход решен по 4-
Лист № 2 Всего листов 4
х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающим стандарт NAMUR. Стандарт NAMUR предусматривает возможность контроля считывающим устройством обрыва провода и короткого замыкания. Для этого в цепь геркона включены два дополнительных сопротивления.
Комплект монтажных частей обеспечивает необходимые длины прямых участков до и после счетчика.
Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.
Счетчики не содержат встроенного и внешнего программных обеспечений.
при
Класс точности счетчиков по ГОСТ Р 50193.1 при горизонтальной установке - В, вертикальной установке - А.
Основные метрологические и технические характеристики счетчиков приведены в таблице 1. Таблица 1- Метрологические и технические характеристики счетчиков
| Наименование характеристики | Значение характеристик | ||
| METER СВ-15 METER СВ-15И | METER СВ-15Х METER СВ-15ИХ | METER СВ-15Г METER СВ-15 ИГ | |
| Диаметр условного прохода (Ду), мм | 15 | ||
| Расход воды (Q), м3/ч. Минимальный Qmin: класс А (вертикальная установка); класс В (горизонтальная установка) Переходный Qt: класс А (вертикальная установка); класс В (горизонтальная установка) Номинальный Qn Максимальный Qmax | g g £ 2 ^ о, о" о" о" о" ^ 00 | ||
| Порог чувствительности, м3/ч, не более | 0,5Qmin | ||
| Максимальное рабочее давление, МПа (бар) | 1,6 (16) | ||
| Потеря давления при Qmax, МПа, не более | 0,08 | ||
| Емкость счетного механизма, м3 | 99999,9999 | ||
| Цена деления младшего разряда счетного механизма, м3 | 0,00005 | ||
| Пределы допускаемой относительной погрешности в диапазоне расходов, %: Qmin<Q<Qt Qt<Q<Qmax | ± 5 ± 2 | ||
| Масса счетчика, кг, не более | 0, 4 | ||
| Присоединение к трубопроводу: номинальный диаметр резьбового соединения на корпусе счетчика, дюйм; номинальный диаметр резьбового соединения штуцеров, дюйм | G %” R /” | ||
| Габаритные размеры, мм, не более: длина; высота; ширина | 110 (80*) 84 80 | ||
| Диапазон рабочих температур воды, С: | от + 5 до + 90 от + 5 до +120** | от + 5 до + 40 | от + 30 до + 90 от + 30 до +120* |
| Дополнительные сведения | «И» - импульсный выход | ||
| Примечания: * - исполнение по специальному заказу c короткой базой; ** - специальное исполнение по отдельному заказу. | |||
Условия эксплуатации:
диапазон температуры окружающего воздуха, °С от + 5 до + 50;
относительная влажность при температуре 35 оС, % не более 80.
Знак утверждения типа наносят на счетчик методом флексографии и на титульный лист эксплуатационной документации методом печати.
Таблица 2 - Комплектность счетчика
| Наименование | Количество | Примечание |
| Счетчик холодной и горячей воды крыльчатый METER СВ | 1 шт.; | |
| Паспорт | 1 экз. | |
| Наклейки на корпус | 1 экз. | Только для универсальных счетчиков |
| Руководство по монтажу и эксплуатации | 1 экз. | |
| Упаковка | 1 шт. | |
| Комплект монтажных частей и принадлежностей | 1 компл. | По отдельному заказу |
| Обратный клапан | 1 шт. | По отдельному заказу |
| Датчик импульсов | 1 шт. | По отдельному заказу |
Описание | 1 экз. | По отдельному заказу |
осуществляется по ГОСТ 8.156-83 «Счетчики холодной воды. Методы и средства поверки». Основные средства поверки: установка поверочная для поверки счетчиков воды по ГОСТ 8.156-83 с диапазоном расходов (0,03-3,0) м3/ч и пределами допускаемой относительной погрешностью ± 0,5 %.
Методика прямых измерений изложена в документе Руководство по монтажу и эксплуатации. «Счетчики холодной и горячей воды крыльчатые METER СВ».
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым METER СВ
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2. ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3. ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
4. ТУ 4213-005-15151288-2014 «Счетчики холодной и горячей воды крыльчатые METER СВ. Технические условия».
при осуществлении торговых и товарообменных операций.
| Зарегистрировано поверок | 193172 |
| Поверителей | 369 |
| Актуальность данных | 19.09.2024 |
