| Номер в госреестре | 58362-14 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые торговой марки "VALTEC" |
| Обозначение типа СИ | VLF |
| Изготовитель | ООО "Спутник", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 29.08.2019 |
| МПИ (интервал между поверками) | 4 года - для гор.воды, 6 лет - хол. с 2015 г. - все 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые VLF торговой марки VALTEC (далее -счетчики) предназначены для измерений объема холодной воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.
Принцип действия счетчика основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную камеру, где под его действием вращается крыльчатка с прикрепленным к ней магнитом. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды.
Счетчик представляет собой одноструйный сухоходный счетчик, состоящий из корпуса, герметично закрытого крышкой, с расположенной внутри измерительной камеры, в которой имеется крыльчатка, синхронной магнитной муфты и счетного механизма с индикаторным устройством.
Магнит, установленный в ступице крыльчатки, передает вращение на ведомый магнит синхронной муфты, находящейся в счетном механизме часового типа. Магнитная муфта защищена анодированным стальным экраном, который исключает влияние внешних магнитных полей на показания счетчика.
Счетный механизм изолирован от измеряемой среды специальной прозрачной крышкой с уплотнительным кольцом.
Счетчики имеют модификации VLF-С, VLF-W, VLF-U.
Корпус счетчика соединяется со счетным механизмом пластмассовым термоусадочным кольцом:
- синего цвета для счетчиков холодной воды мод. VLF-С;
- красного цвета для счетчиков горячей воды мод. VLF-W;
- серого (или желтого) цвета для счетчиков холодной и горячей воды универсальных мод. VLF-U. Термоусадочное кольцо одновременно является пломбировочным элементом, ограничивающим несанкционированный доступ к регулируемым элементам счётчика.
Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя и определяет объем воды в м3.
На одной оси с крыльчаткой установлена магнитная муфта, бесконтактно передающая момент вращения зубчатой звездочке счетного механизма, которая обеспечивает повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигналов.
Счетчик имеет встроенный во входной патрубок струевыпрямитель, который служит для равномерного распределения подачи воды на лопасти крыльчатки, а также для защиты от попадания в камеру крупных механических частиц.
Счетчики имеют исполнения, отличающиеся диаметром условного прохода (Ду) 15, 20 мм. Счетчики мод. VLF-С/W/U I имеют импульсный выход, позволяющий осуществлять дистанционную регистрацию объема воды. Импульсный выход обеспечивается герконовым преобразователем (далее - геркон). Вес импульса 10 дм3/имп. Импульсный выход решен по 4-х проводной схеме, что позволяет подключать счетчик как к обычным релейным считывающим устройствам, так и к устройствам, поддерживающим стандарт NAMUR (DIN EN 50227, DIN 192234). Стандарт NAMUR предусматривает возможность контроля считывающим устройством обрыва провода и короткого замыкания. Для этого в цепь геркона включены два дополнительных сопротивления.
Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.
Лист № 2 Всего листов 4
Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком не менее 3Ду, после - не менее 1Ду.
Счетчики не содержат встроенного и внешнего программных обеспечений.

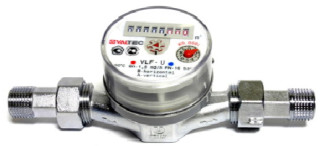

Внешний вид и пластмассовое термоусадочное кольцо, являющееся пломбировочным элементом, показаны на рисунке 1.
Класс точности счетчиков по ГОСТ Р 50193.1 при горизонтальной установке - В, при вертикальной установке - А.
Основные метрологические и технические характеристики счетчиков приведены в таблице 1. _Таблица 1— Основные метрологические и технические характеристики_
Обозначение счетчика
VLF-С (1)15 VLF-W (1)15 VLF-U (1)15
VLF-С (I) 20 VLF-W (I) 20 VLF-U (I) 20
Значение параметра
Наименование параметра
Расход воды (Q), м3/ч: Минимальный Qmin: класс А (вертикальная установка); класс В (горизонтальная установка) Переходный Qt:
класс А (вертикальная установка); класс В (горизонтальная установка) Номинальный Qn;
Максимальный Qmax_
Диаметр условного прохода (Ду), мм
15
20
0,06
0,03
0,15
0,12
1,5
3,0
0,10
0,05
0,25
0,20
2,5
5,0
Порог чувствительности, м /ч
0,01
0,02
Максимальное рабочее давление воды, МПа (бар), не более_
1,6 (16)
0,1(1,0)
Потери давления АР при максимальном расходе Qmax, МПа (бар), не более_
Емкость счетного механизма,
Цена деления младшего разряда счетного механизма, м3
99999,9999
м
0,0001
Пределы допускаемой относительной погрешности в диапазоне расходов, %: Qmin<Q<Qt
± 5 ± 2
Qt<Q<Qmax_
| Присоединение к трубопроводу: номинальный диаметр резьбового соед. на корпусе счетчика, дюйм; номинальный диаметр резьбового соединения штуцеров, дюйм | 3/4 1/2 | 1 1/2 |
| Масса счетчика, г, не более | 430 | 510 |
| Габаритные размеры, мм, не более: длина | 80 (160)*; 110(190)* | 105(190)* |
| высота | 71 | 71 |
| ширина | 65 | 73 |
| Средняя наработка на отказ для счетчиков холодной и горячей воды, тыс. часов, не менее | 86 | |
| Средний срок службы, лет | 12 | |
Примечание: *- длина счетчика с установленными полусгонами и обратным клапаном. Условия эксплуатации:
- диапазон рабочих температур воды, °С:
для счетчиков холодной воды от + 5 до + 40;
для счетчиков горячей воды от + 30 до + 90;
для счетчиков универсальных от + 5 до + 90;
- диапазон температуры окружающего воздуха, °С от + 5 до + 50;
- относительная влажность при температуре 35 °С, %, не более 80.
Знак утверждения типа наносят на счетчик методом флексографии и на титульный лист эксплуатационной документации методом печати.
Таблица 2 - Комплектность счетчика
| Наименование | Количество | Примечание |
| Счетчик холодной и горячей воды крыльчатый VLF торговой марки VALTEC | 1 шт. | |
| Паспорт ПС 0403РУ | 1 экз. | |
| Переходники (накидная гайка со штуцером и прокладкой (полусгон)) | 2 компл. | по отдельному заказу |
| Встраиваемый обратный клапан | 1 шт. | по отдельному заказу |
| Индивидуальная упаковка | 1шт. | |
| Наклейки цветные (красного цвета - для горячей воды; синего цвета - для холодной воды) | 2 шт. | только для мод. VLF-U (I) |
| Методика поверки | 1 экз. | на партию |
Осуществляется по методике МП-2550-0241-2014 «Счетчики холодной и горячей воды крыльчатые VLF торговой марки VALTEC. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 11.04. 2014 г.
Основные средства поверки:
установка поверочная для счетчиков воды по ГОСТ 8.156-83.
Методика прямых измерений изложена в документе ПС-0403РУ «Счетчики холодной и горячей воды крыльчатые VLF торговой марки VALTEC. Паспорт».
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды крыльчатым VLF торговой марки VALTEC
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3 ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
4 ТУ 4213-003-82214908-2014 «Счетчики холодной и горячей воды крыльчатые VLF торговой марки VALTEC. Технические условия».
