Устройства весоизмерительные платформенные двухканальные УВПД, 58366-14

58366-14
Устройства весоизмерительные платформенные двухканальные УВПД (далее - УВПД) предназначены:
Документы
Карточка СИ
Номер в госреестре 58366-14
Наименование СИ Устройства весоизмерительные платформенные двухканальные
Обозначение типа СИ УВПД
Изготовитель ООО "ЭЛВЕС", г.Москва
Год регистрации 2014
Срок свидетельства 29.08.2019
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Устройства весоизмерительные платформенные двухканальные УВПД (далее - УВПД) предназначены:

-    для измерения массы транспортно-заправочных контейнеров (ТЗК) в режиме статического взвешивания;

-    для измерения массы компонентов ракетного топлива КРТ при выполнении технологических операций системами заправки КРТ на заправочно-нейтрализационных станциях (ЗНС);

-    для измерения массы выдаваемой дозы КРТ при заправке космических аппаратов (КА) и разгонных блоков (РБ).

Описание

Конструктивно УВПД состоят из:

1.    Модуля взвешивающего (МВ) в составе:

-    устройство грузоприемное (ГПУ),

-    блок аналогово-цифрового преобразования АЦП-М - 2 штуки,

-    датчик весоизмерительный тензорезисторный (ДТВ) - 8 штук (по 4 штуки на измерительный канал);

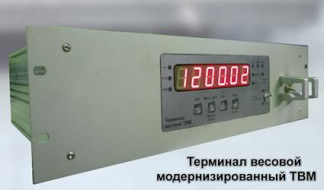

2.    Терминала весового модернизированного ТВМ - 2 штуки.

Общий вид УВПД показан на рисунке 1.

ГПУ представляет собой двухрамную прямоугольную конструкцию из нержавеющей стали, включающую в себя грузоприемную платформу и опорную раму.

По углам грузоприемной платформы закреплены четыре ДТВ консольного типа 1.1, 1.2,

1.3 и 1.4, входящих в состав измерительного канала №1. Нагрузка от установленного на грузоприемную платформу ТЗК передается через ДТВ 1.1, 1.2, 1.3, 1.4 и далее, через маятниковые опоры, на ДТВ 2.1, 2.2, 2.3 и 2.4, которые закреплены на углах опорной рамы. ДТВ 2.1^2.4 входят в состав измерительного канала №2.

Грузоприемная платформа закрыта съемной крышкой (или съемными элементами - в модификациях УВПД-5000 и УВПД-10000). Внизу опорной рамы закреплены четыре регулируемые по высоте опоры. Для контроля горизонтальности установки МВ с двух сторон опорной рамы установлены два пузырьковых уровня.

На функциональной схеме (рисунок 2) показано, что при проведении измерения используются два автономных измерительных канала, в состав каждого из которых входят четыре ДТВ, установленный внутри МВ блок АЦП-М и ТВМ.

Оба измерительных канала являются независимыми друг от друга и равнозначными. Дублирование каналов предусмотрено для повышения надежности измерительной системы при заправке КА. В процессе проведения измерений, оператор имеет возможность один из каналов использовать как основной, а другой - как резервный. При необходимости, один из каналов можно отключить (например, при выходе его из строя), что не приводит к снижению точности измерений.

В устройствах УВПД могут использоваться следующие типы ДТВ:

-    HLC класса С6 (Государственный реестр СИ РФ № 21177-13), фирмы "Hottinger Baldwin Messtechnik GmbH", Германия (степень защиты оболочки датчиков по ГОСТ 14254-96 (МЭК 529-89) - не ниже IP66).

-    SB4 класса C4MI7.5 (Государственный реестр СИ РФ № 46027-10), фирмы "FLINTEC GmbH", Германия (степень защиты оболочки датчиков по ГОСТ 14254-96 (МЭК 529-89) -IP68).

Результаты измерений массы по каждому из измерительных каналов отображаются на индикаторах соответствующих ТВМ. Конструктивно ТВМ выполнены в 19" корпусе. Рекомендуемый способ монтажа ТВМ - 19" стойка (поставляется по отдельному заказу).

Принцип действия УВПД основан на преобразовании деформации упругих элементов ДТВ, возникающей под действием веса КТ, в аналоговый электрический сигнал, изменяющийся пропорционально массе. Электрические сигналы от ДТВ 1.1.. .1.4 (см. рис.2) подаются на блок аналогово-цифрового преобразования АЦП-М 1. В АЦП-М 1 сигналы ДТВ 1.1.. .1.4 суммируются, после чего результирующий аналоговый сигнал преобразовывается в цифровой

код, который по последовательному интерфейсу RS-485 передаётся в ТВМ 1. ТВМ 1 обрабатывает полученные данные, вычисляет значение массы КТ и выводит результат на устройство индикации ТВМ. Аналогично работает и второй измерительный канал.

При необходимости, полученные значения измеренной массы КТ через последовательный интерфейс (RS-485) могут передаваться на промышленный компьютер.

Конструкция МВ позволяет перемещать его с одного места установки на другое с сохранением метрологических характеристик УВПД.

Узлы арретирования, которые используются при необходимости перемещения МВ, предохраняют ДТВ от повреждений при транспортировке.

УВПД выполнены во взрывобезопасном исполнении (сертификат № ТС RU С-ШГБ06.В.00140 серия RU № 0061168)

УВПД выпускаются в модификациях УВПД-1000, УВПД-1200, УВПД-2500,

УВПД-5000 и УВПД-10000.

Буквенно-цифровая индексация (УВПД-Р) содержит следующую информацию:

УВПД - устройство весоизмерительное платформенное двухканальное,

Р - максимальная нагрузка в кг.

Программное обеспечение

Программное обеспечение (ПО) устройств весоизмерительных платформенных двухканальных УВПД реализовано аппаратно и является встроенным.

Метрологически значимым, согласно МИ 3286-2010, является ПО весоизмерительной части ТВМ и блока АЦП-М.

Корпуса блока АЦП-М и ТВМ опломбированы заводскими голографическими наклейками. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии ПО основного процессора ТВМ отображается при включении ТВМ на его индикаторе. Кроме того, номера версий программ блока АЦП-М и ТВМ отображены на наклейках, помещенных на корпусах микропроцессоров, расположенных внутри корпусов блока АЦП-М и ТВМ, и не могут быть изменены без нарушения голографических наклеек. Дополнительно, для предотвращения несанкционированного изменения юстировочных коэффициентов и других параметров, служит административный пароль, защищающий эти параметры от несанкционированного доступа.

Схема пломбировки ТВМ и блока АЦП-М представлена на рисунке 3.

АЦП-М

Для контроля санкционированного и защиты от несанкционированного доступа к параметрам ТВМ служит также проверочное число, которое можно прочесть в соответствующем пункте меню служебного режима ТВМ. Проверочное число автоматически перезаписывается после каждой коррекции контролируемых параметров. Значение проверочного числа заносится в паспорт УВПД (ЭВ.КВО-2-Р.СбОО ПС).

Кроме этого, при каждом включении, ТВМ проверяет контрольную сумму параметров

и, в случае её изменения, автоматически запрещает работу системы в основных режимах. При этом работа УВПД может быть возобновлена только после санкционированного входа оператора в служебный режим работы ТВМ и проверки правильности значений параметров. Значение контрольной суммы заносится в паспорт УВПД (ЭВ.КВО-2-Р.СбОО ПС).

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 - «С».

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименование

программного

обеспечения

Идентификационное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификато

ра

программног

о

обеспечения

TERM OSN

0051.ХХ*

_**

TERMIND

0053.ХХ*

_**

_**

BACP M

0052.ХХ*

Примечания:

* - Символы «ХХ» в номере версии ПО относятся к метрологически не значимой части ПО.

** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО.

Технические характеристики

Метрологические и технические характеристики УВПД приведены в таблице 2.

Таблица 2

Модификация устройств

Наименование параметра

УВПД

-1000

УВПД

-1200

УВПД

-2500

УВПД

-5000

УВПД

-10000

Максимальная нагрузка (Мах), кг Мах1

600

600

1200

3000

6000

Мах2

1000

1200

2500

5000

10000

Минимальная нагрузка (Min), кг Min1

2

2

4

10

20

Min2

4

4

8

20

40

Максимальная масса выдаваемой дозы, МахД, кг

600

600

1200

3000

6000

Минимальная масса выдаваемой дозы, MinД, кг

2

2

4

10

20

Наименование параметра

Модификация устройств

УВПД

-1000

УВПД

-1200

УВПД

-2500

УВПД

-5000

УВПД

-10000

Действительная цена деления, d, кг

0,1

0,1

0,2

0,5

1,0

Поверочное деление, кг е1 е2

0,1

0,2

0,1

0,2

0,2

0,5

0,5

1,0

1,0

2,0

Пределы допускаемой абсолютной погрешности при статистическом измерении массы, кг

в диапазоне от Min1 до 500 е1 в диапазоне от 500 е1 до 2000 е1 в диапазоне от 2000 е1 до Мах1 в диапазоне от Мах1 до Мах2

±0,1

±0,2

±0,3

±0,6

±0,1

±0,2

±0,3

±0,6

±0,2

±0,4

±0,6

±1,5

±0,5

±1,0

±1,5

±3.0

±1,0

±2,0

±3,0

±6,0

Пределы допускаемой абсолютной погрешности измерения дозы в диапазоне выдаваемых доз, кг

в диапазоне от Min1 до 500 е1 в диапазоне от 500 е1 до 2000 е1 в диапазоне от 2000 е1 до МахД

±0,1

±0,2

±0,3

±0,1

±0,2

±0,3

±0,2

±0,4

±0,6

±0,5

±1,0

±1,5

±1,0

±2,0

±3,0

Диапазон выборки тары (от Min до 0,8Мах), кг

2 - 800

2 - 800

4 - 2000

10-4000

20 - 8000

Диапазон рабочих температур, °С

25±10

Параметры электрического питания: -напряжение, В -частота, Гц

-потребляемая мощность, В-А

ооп+12,5%

220 -15%

50±1

400

Г абаритные размеры (Д х Ш х В), мм не более

1500 х 1500 х 350

1500 х 1500 х 350

2000 х 2000 х 400

3000 х 3000 х 500

3000 х 3000 х 600

Масса, кг не более

300

300

400

1200

1800

Примечания:

1.    Расхождение между показаниями измерительных каналов не более суммы абсолютных значений пределов допускаемой погрешности каждого канала.

2.    Пределы допускаемой абсолютной погрешности массы нетто соответствуют пределам допускаемой абсолютной погрешности массы брутто в соответствующих диапазонах взвешивания.

3.    Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов не нормируется и зависит от погрешностей определения массы тары и массы брутто.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию и на фирменную табличку, расположенную на боковой поверхности опорной рамы МВ.

Комплектность

Комплектность УВПД приведена в таблице 3.

Таблица 3

№ п. п

Наименование

Кол-во

Маркировка

взрыво-

безопасности

Примечание

1

Г рузоприемная платформа

1 шт.

2

Датчики

тензо-

резисторные

для HLC BС6

8 шт.

1ExibIICT6 X

для SB4 С4MI7.5

1ExibIICT6 X

3

Блок АЦП-М

2 шт.

1Ехd[ib]ПBT6

4

Терминал весовой модернизированный ТВМ

2 шт.

5

Монтажная стойка

-

Состав и количество - по дополнительному заказу

6

Промышленный компьютер

-

7

Принтер

-

8

Источник бесперебойного питания

-

9

Настенная видеопанель

-

10

Табло мобильное весовое ТМВ

-

1ЕхdIIBT6

11

Шкаф коммутационный

-

12

Комплект соединительных кабелей со взрывозащищенными разъемами

1

компл.

В различных модификациях устройств кабели могут отличаться конструкцией и длиной.

13

Паспорт

1 экз.

14

Руководство по эксплуатации

1 экз.

15

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 58366-14 «Устройства весоизмерительные платформенные двухканальные УВПД. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 г.

Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009 и весы для статического взвешивания среднего (III) класса точности по ГОСТ OIML R 76-1-2011.

Сведения о методах измерений

ЭВ.КВО-2-Р.Сб00 РЭ «Устройства весоизмерительные платформенные двухканальные УВПД. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным платформенным двухканальным УВПД

1.    ТУ 4274-031-45081993-13 «Устройства весоизмерительные платформенные двухканальные УВПД. Технические условия».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

58366-14
Номер в ГРСИ РФ:
58366-14
Производитель / заявитель:
ООО "ЭЛВЕС", г.Москва
Год регистрации:
2014
Cрок действия реестра:
29.08.2019
