| Номер в госреестре | 58367-14 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | Shear Beam |
| Изготовитель | Компания "Vishay Advanced Technologies Ltd.", Израиль; Компания "Vishay Celtron (Tianjin) Technologies Co., Ltd.", Китай; Компания "Vishay Tedea-Huntleigh(Beijing) Electronics Co., Ltd.", Китай; Компания "Vishay Transduc |
| Год регистрации | 2014 |
| Срок свидетельства | 15.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики весоизмерительные тензорезисторные Shear Beam (далее-датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчик состоит из упругого элемента, выполненного из никелированной стали (для семейств 65058; CLB; 65040; 5223; 5103; 4158; 3410; 5123; MDB; SEB; 65023;) и нержавеющей стали (для семейств 9223; 3520; 65083; 9123; ACB; 3510; 355; SHB-R), кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках 3410; 5123; SEB; 65023 залиты силиконовым герметиком и закрыты крышкой, а в датчиках 65058; CLB; 65040; 5223; 9223; 5103; 4158; MDB; 3520; 65083; 9123; ACB; 3510; 355; SHB-R заварены.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение Д-Р-К, где:
Д - обозначение семейства датчика (65058; CLB; 65040; 5223; 9223; 5103; 4158; 3410; 5123; MDB; SEB; 3520; 65083; 9123; ACB; 65023; 3510; 355 или SHB-R);
Р - максимальная нагрузка (kg - для семейств 65040; 3410; 5123; SEB; 3520; 65083; 9123; ACB; 65023; 3510; 355; SHB-R и t - для семейств 65058; CLB; 5223; 9223; 5103; 4158; MDB)
К - класс точности датчиков по ГОСТ Р 8.726-2010 и число поверочных интервалов (С1, С3, С4 или С6).

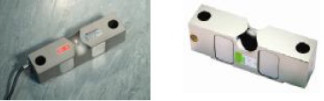

Внешний вид семейств датчиков показан на рисунках 1 - 19.
Рисунок 5 - Внешний Рисунок 6 - Внешний Рисунок 7 - Внешний Рисунок 8 - Внешний вид семейства 9223 вид семейства 5103 вид семейства 4158 вид семейства 3410
Рисунок 10 - Внешний Рисунок 11 - Внешний Рисунок 12 - Внешний вид семейства MDB вид семейства SEB вид семейства 3520
Рисунок 14 - Внешний Рисунок 15 - Внешний Рисунок 16 - Внешний вид семейства 9123 вид семейства ACB вид семейства 65023
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя (Tedea Huntleigh, Celtron, Sensortronics или Revere);
- модификация весоизмерительного датчика;
- максимальная нагрузка Emax;
- серийный номер;
- знак утверждения типа.
Метрологические и технические характеристики датчиков приведены в таблицах 1-12 для предельных значений температуры от минус 10 °С до плюс 40 °С.
Таблица 1
| Наименование характеристики | Обозначение семейства | |
| 65058 | CLB | |
| Класс точности по ГОСТ Р 8.726-2010 | С | |
| Максимальное число поверочных интервалов, nmax = Emax /v | 3000 | 1000 |
| Максимальная нагрузка, Emax, т | 4,5; 11,3; 18,1; 22,7; 27,2; 34; 45,3 | 9,1; 11,3; 18,1; 22,7; 27,2; 34; 45,3; 56,6 |
| Минимальная нагрузка, Emin, кг | 0 | |
| Значение поверочного интервала V, кг | Emax / nmax | |
| Минимальный поверочный интервал, Vmin, кг | Emax /6667 | Emax /5000 |
| Относительный выходной сигнал при Emax, мВ/В | 3±0,25 | |
| Входное сопротивление, Ом | 700±14 | 770±10 |
| Выходное сопротивление, Ом | 703±4 | 700±5 |
| Наименование характеристики | Обозначение семейства | |
| 65040 | 5223 | |
| Класс точности по ГОСТ Р 8.726-2010 | С | |
| Максимальное число поверочных интервалов, nmax = Етах /V | 3000 | |
| Максимальная нагрузка, Етах, т | 11,3; 18,1; 22,7; 27,2; 34; 45,3; 56,6; 10; 25; 35; 45 | 22,7; 29,4; 45,3 |
| Минимальная нагрузка, Emin, кг | 0 | |
| Значение поверочного интервала V, кг | Еmax / nmax | |
| Минимальный поверочный интервал, Vmin, кг | Emax /6250 | Emax /10000 |
| Относительный выходной сигнал при Еmax, мВ/В | 3±0,25 | 3±0,003 |
| Входное сопротивление, Ом | 700±14 | 700±7 |
| Выходное сопротивление, Ом | 703±4 | 700±7 |
Таблица 3
| Наименование характеристики | Обозначение семейства | |
| 9223 | 5103 | |
| Класс точности по ГОСТ Р 8.726-2010 | С | |
| Максимальное число поверочных интервалов, nmax = Emax /v | 3000 | |
| Максимальная нагрузка, Bmax, кг | 22,7; 29,4; 45,3; 56,6 | 2,3; 4,5; 9,1; 13,6; 18,2; 22,7; 27,2; 45,4; 68; 91; 113 |
| Минимальная нагрузка, Еmin, кг | 0 | |
| Значение поверочного интервала V, кг | Еmax / nmax | |
| Минимальный поверочный интервал, Vmin, кг | Emax /5000 | Bmax /10000 |
| Относительный выходной сигнал при Еmax, мВ/В | 3±0,003 | |
| Входное сопротивление, Ом | 700±7 | |
| Выходное сопротивление, Ом | 700±7 | |
Таблица 4
| Наименование характеристики | Обозначение семейства | |
| 4158 | 3410 | |
| Класс точности по ГОСТ Р 8.726-2010 | С | |
| Максимальное число поверочных интервалов, nmax = Emax /v | 3000 | |
| Максимальная нагрузка, Emax, т | 4,5; 9,1; 11,3; 18,1; 22,7; 27,2; 34 | 0,25; 0,5; 1; 2 |
| Минимальная нагрузка, Emin, кг | 0 | |
| Значение поверочного интервала V, кг | Emax / nmax | |
| Минимальный поверочный интервал, Vmin, кг | Emax /4000 | Emax /10000 |
| Относительный выходной сигнал при Еmax, мВ/В | 3±0,075 | 2±0,002 |
| Входное сопротивление, Ом | 780±20 | 380±10 |
| Выходное сопротивление, Ом | 705±5 | 350±5 |
| Наименование характеристики | Обозначение семейства | |
| 5123 | MDB | |
| Класс точности по ГОСТ Р 8.726-2010 | С | |
| Максимальное число поверочных интервалов, nmax = Етах /V | 3000 | |
| Максимальная нагрузка, Етах, т | 0,5; 1; 2; 5 | 10; 20; 25; 30; 40; 50 |
| Минимальная нагрузка, Emin, кг | 0 | |
| Значение поверочного интервала V, кг | Еmax / nmax | |
| Минимальный поверочный интервал, Vmin, кг | Emax /6000 | Emax /5000 |
| Относительный выходной сигнал при Еmax, мВ/В | 3±0,0075 | 2±0,2 |
| Входное сопротивление, Ом | 350±7 | 770±10 |
| Выходное сопротивление, Ом | 352±3 | 700±5 |
Таблица 6
| Наименование характеристики | Обозначение семейства | |
| SEB | 3520 | |
| Класс точности по ГОСТ Р 8.726-2010 | С | |
| Максимальное число поверочных интервалов, nmax = Emax /v | 3000 | |
| Максимальная нагрузка, Bmax, кг | 500; 1000; 1500; 2000; 2500 | 500; 1000; 2000 |
| Минимальная нагрузка, Emin, кг | 0 | |
| Значение поверочного интервала V, кг | Еmax / nmax | |
| Минимальный поверочный интервал, Vmin, кг | Bmax /10000 | Emax /6000 |
| Относительный выходной сигнал при Еmax, мВ/В | 3±0,25 | 2±0,1 |
| Входное сопротивление, Ом | 385±5 | 380±15 |
| Выходное сопротивление, Ом | 350±3 | 350±3 |
Таблица 7
| Наименование характеристики | Обозначение семейства | ||
| 65083 | 9123 | ||
| Класс точности по ГОСТ Р 8.726-2010 | С | ||
| Максимальное число поверочных интервалов, nmax = Emax /v | 3000 | 3000 | 4000 |
| Максимальная нагрузка, Emax, кг | 500; 750; 1000; 2000; 5000; 10000 | 500;1000; 2000; 5000 | |
| Минимальная нагрузка, Emin, кг | 0 | ||
| Значение поверочного интервала V, кг | Emax / nmax | ||
| Минимальный поверочный интервал, Vmin, кг | Emax /8333 | Emax /6000 | Emax /8000 |
| Относительный выходной сигнал при Emax, мВ/В | 2±0,25 | 3±0,003 | |
| Входное сопротивление, Ом | 350±7 | 350±3,5 | |
| Выходное сопротивление, Ом | 352±3 | 350±3,5 | |
| Наименование характеристики | Обозначение семейства | ||
| ACB | 65023 | ||
| Класс точности по ГОСТ Р 8.726-2010 | С | ||
| Максимальное число поверочных интервалов, nmax = Етах /V | 3000 | 6000 | 3000 |
| Максимальная нагрузка, Етах, кг | 500;1000; 2000; 5000 | 125; 250; 500; 750; 1000; 2000; 5000; 10000 | |
| Минимальная нагрузка, Emin, кг | 0 | ||
| Значение поверочного интервала V, кг | Еmax / nmax | ||
| Минимальный поверочный интервал, Vmin, кг | Emax /3000 | Еmax /6000 | Emax /6250 |
| Относительный выходной сигнал при Еmax, мВ/В | 2±0,02 | 3±0,25 | |
| Входное сопротивление, Ом | 1000±50 | 350±7 | |
| Выходное сопротивление, Ом | 1000±10 | 352±3 | |
Таблица 9
| Наименование характеристики | Обозначение семейства | ||
| 3510 | 355 | ||
| Класс точности по ГОСТ Р 8.726-2010 | С | ||
| Максимальное число поверочных интервалов, nmax = Emax /v | 3000 | 6000 | 3000 4000 |
| Максимальная нагрузка, Bmax, кг | 300; 500; 750; 1000; 1200; 2000; 3000; 5000 | 300; 500; 750; 1000; 1200; | 5; 10; 20; 30; 50; 100; 200; 250;500 |
| Минимальная нагрузка, Emin, кг | 0 | ||
| Значение поверочного интервала V, кг | Еmax / nmax | ||
| Минимальный поверочный интервал, Vmin, кг | Bmax /12000 | Emax /20000 | Emax /15000 |
| Относительный выходной сигнал при Еmax, мВ/В | 2±0,1 | 2±0,002 | |
| Входное сопротивление, Ом | 380±10 | 380±10 | |
| Выходное сопротивление, Ом | 355±5 | 355±5 | |
Таблица 10
| Наименование характеристики | Обозначение семейства | |
| SHB-R | ||
| Класс точности по ГОСТ Р 8.726-2010 | С | |
| Максимальное число поверочных интервалов, nmax = Emax /v | 3000 | 4000 |
| Максимальная нагрузка, Emax, кг | 5; 10; 20; 30; 50; 100; 200; 350; 500 | |
| Минимальная нагрузка, Emin, кг | 0 | |
| Значение поверочного интервала V, кг | Emax / nmax | |
| Минимальный поверочный интервал, Vmin, кг | Emax /15000 | |
| Относительный выходной сигнал при Emax, мВ/В | 2±0,02 | |
| Входное сопротивление, Ом | 450±50 | |
| Выходное сопротивление, Ом | 350±3,5 | |
| Наименование характеристики | Значение |
| Невозврат выходного сигнала при возврате к минимальной нагрузке CDr, выраженный через поверочный интервал v | ±0,5 |
| Доля от пределов допускаемой погрешности весов pLC | 0,7 |
| Пределы допускаемой погрешности mpe: до 500v вкл. св. 500v до 2000v вкл. св. 2000v | ±0,35v ±0,70v ±1,05v |
| Условия измерений: - предельные значения температуры, °С | от минус 10 до плюс 40 |
| Диапазон температур работоспособности и хранения, °С - для датчиков 65058; 65040; 5123; 65023 - для датчиков CLB; 4158; SEB; 3520; 355 - для датчиков 5223 - для датчиков 9223 - для датчиков 5103; 9123; ACB; SHB-R - для датчиков 3410; 3510 - для датчиков MDB - для датчиков 65083 | от минус 50 до плюс 85 от минус 20 до плюс 60 от минус 40 до плюс 85 от минус 53 до плюс 93 от минус 40 до плюс 80 от минус 20 до плюс 70 от минус 30 до плюс 60 от минус 18 до плюс 65 |
| Обозначение по влажности | CH |
| Напряжение питания, В - для датчиков 65058; 65040 - для датчиков 5223 - для датчиков 5103 - для датчиков 5123; 9123; ACB; SHB-R - для датчиков CLB; 9223; 4158; 3410; MDB; SEB; 3520; 65083; 65023; 3510; 355 | от 10 до 25 от 5 до 18 от 5 до 12 от 5 до 15 от 10 до 15 |
| Предел допустимой нагрузки ELim в течение 5 мин, % от Emax | 150 |
| Вероятность безотказной работы за 2000 ч | 0,9 |
Таблица 12
| Обозначение семейства | Максимальная нагрузка (EmaxX т | Габаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | |||
| 65058 | ,3 ,5 4, | 193,75 | 42,25 | 48,5 | 9 |
| 18,1 | 256,25 | 48,5 | 61 | ||
| 22,7; 27,2; 34 | 256,25 | 61 | 73,5 | ||
| 45,3 | 381,25 | 72,5 | 96,5 | ||
| CLB | 9,1; 11,3 | 196,9 | 42,9 | 49,3 | 17 |
| 18,1 | 260,4 | 49,3 | 62 | ||
| 22,7; 27,2; 34 | 260,4 | 62,0 | 74,7 | ||
| 45,3; 56,6 | 387,4 | 73,7 | 98 | ||
| 65040 | 11,3; 18,1 | 206,25 | 48,5 | 61 | 9,1 |
| 22,7; 27,2; 34 | 287,5 | 48,5 | 73,5 | ||
| 45,3; 56,6 | 362,5 | 72,5 | 96,5 | ||
| 10 | 209,6 | 49,3 | 61,9 | ||
| 25; 35 | 292,1 | 49,3 | 74,7 | ||
| 45 | 368,3 | 73,7 | 98 | ||
| 5223 | 22,7; 29,4; 45,3 | 260,4 | 76,2 | 76,2 | 8.4 |
| 9223 | 22,7; 29,4; 45,3; 56,6 | 256,25 | 73,5 | 73,5 | 8.4 |
| Обозначение семейства | Максимальная нагрузка (ЕтахХ т | Габаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | |||
| 5103 | 2,3; 4,5 | 206,2 | 43,2 | 43,2 | 8,5 |
| 9,1 | 206,2 | 49,5 | 49,5 | ||
| 13,6 ; 18,2 ; 22,7; 27,2 | 260,4 | 76,2 | 76,2 | ||
| 45,4 | 285,8 | 88,9 | 88,9 | ||
| 68,0 | 285,8 | 99,1 | 99,1 | ||
| 91,0; 113,0 | 406,9 | 136,5 | 136,5 | ||
| 4158 | 4,5; 9,1; 11,3 | 196,9 | 42,9 | 49,3 | 7,9 |
| 18,1 | 260,4 | 49,3 | 62 | ||
| 22,7; 27,2; 34,0 | 260,4 | 62 | 74,7 | ||
| 3410 | 0,25; 0,5; 1 | 130 | 34 | 30,5 | 1,2 |
| 2 | 130 | 34 | 36 | ||
| 5123 | 0,5; 1; 2 | 130 | 32 | 32 | 1,8 |
| 5 | 171 | 38 | 38 | ||
| MDB | 10; 20; 25; 30; | 240 | 135 | 230 | 35 |
| 40; 50 | 340 | 160 | 261 | ||
| SEB | 0,5; 1; 1,5; 2 | 130 | 38,1 | 31,2 | 2 |
| 2,5 | 171,5 | 44,2 | 38,1 | ||
| 3520 | 0,5; 1 | 130 | 30,5 | 19 | 2 |
| 2 | 130 | 30,5 | 28 | ||
| 65083 | 0,5; 0,75; 1; 2 | 5,12 | 1,22 | 1,22 | 1,9 |
| 5; 10 | 8,75 | 1,5 | 1,5 | ||
| 9123 | 0,5; 1; 2 | 130 | 31,8 | 31,5 | 1,3 |
| 5 | 171,5 | 38,1 | 37,8 | ||
| ACB | 0,5; 1; 2 | 130 | 31,8 | 35,8 | 1,9 |
| 5 | 172 | 38 | 44 | ||
| 65023 | 0,125; 0,25 | 130 | 31 | 25 | 1.9 |
| 0,5; 0,75; 1; 2 | 130 | 32 | 32 | ||
| 5 | 171 | 38 | 38 | ||
| 10 | 226 | 51 | 51 | ||
| 3510 | 0,3; 0,5; 0,75; 1; 1,2; 2 | 130 | 32 | 32 | 2 |
| 3; 5 | 171,5 | 36,5 | 48 | ||
| 355 | 0,005; 0,01; 0,02; 0,03; 0,05; 0,1; 0,2; 0,25; 0,5 | 120 | 32 | 20 | 0,7 |
| SHB-R | 0,005; 0,01; 0,02; 0,03; 0,05; 0,1; 0,2; 0,35; 0,5 | 120 мм | 38 | 20 | 0,7 |
Знак утверждения типа наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
| № | Наименование | Кол-во | Примечание |
| 1 | Датчик с кабелем | 1 шт. | — |
| 2 | Паспорт | 1 экз. | — |
| 3 | Транспортная тара | 1 шт. | - |
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %.
изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмериетельным тензорезисторным Shear Beam
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
3. Техническая документация изготовителя.
осуществление торговли и товарообменных операций, выполнение государственных учетных операций в составе весов и весоизмерительных устройств.
| Зарегистрировано поверок | 50 |
| Поверителей | 18 |
