Преобразователи импульсного тока измерительные ИТМ-200, 58371-14

Назначение

Преобразователи импульсного тока измерительные ИТМ-200 (далее по тексту -преобразователи) предназначены для измерений амплитудно-временных параметров импульсов тока (в том числе молниевых разрядов) и последующего их преобразования в электрические сигналы, для последующей осциллографической регистрации.

Описание

Принцип действия преобразователя основан на преобразовании импульса тока, протекающего через прибор, при этом на его выходе возникает соответствующий импульс напряжения, который через линию связи передается на вход осциллографического регистратора.

Преобразователь представляет собой коаксиальный токовый шунт, а именно сильфон из нержавеющей стали, внутри которого выполнено подключение измерительного кабеля. На конце кабеля установлен выходной высокочастотный коаксиальный разъем. При работе преобразователь жестко закрепляют в разрыве измерительной цепи или в токосъемных выводах.

Для ограничения доступа внутрь корпусов преобразователей производится их пломбирование. Пломбируется место установки выходного разъема преобразователя.

Маркировка преобразователей осуществляется непосредственно на корпусе изделий путем нанесения гравировки (либо с помощью таблички, которая приклеивается к нему) с указанием наименования средства измерений «ИТМ-200» и заводского номера.

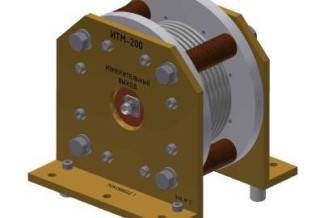

Общий вид преобразователей, места их пломбировки и маркировки представлены на рисунке 1.

Рабочая максимальная амплитуда импульсов тока преобразователей соответствует «Квалификационным требованиям КТ-160Б «Условия эксплуатации и окружающей среды для бортового авиационного оборудования (внешние воздействующие факторы). Требования, нормы и методы испытаний», при этом верхнее значение диапазона измерений амплитуды импульсного тока соответствует максимальному значению тока молниевого разряда (компонента «А») с длительностью импульса 0,5 мс.

Технические характеристики

Таблица 1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации КВФШ.411521.001 РЭ печатным методом и на корпус преобразователя методом наклеивания.

Комплектность

Таблица 2

Поверка

осуществляется по документу МП 03.Д4-14 «Преобразователи импульсного тока измерительные ИТМ-200. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «14» апреля 2014 г.

Основные средства поверки:

1    Государственный первичный специальный эталон единицы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА ГЭТ 202-2012.

2    Государственный первичный специальный эталон единиц максимальных значений напряженностей импульсных электрического и магнитного полей ГЭТ 148-2013

3    Преобразователь напряжение-ток Я9-44, ГР СИ № 22126-01.

Основные метрологические характеристики:

-    коэффициент преобразования напряжения в силу тока (крутизна): 1 В/1 А;

-    диапазон входных напряжений: от 0,1 до 30 В;

-    диапазон выходных токов: от 0,1 мА до 30 А;

-    пределы допускаемой основной погрешности для преобразования напряжения постоянного тока: ± 0,05 %.

4    Калибратор многофункциональный Fluke 5720A, ГР СИ № 52495-13.

Основные метрологические характеристики:

-    диапазон напряжений постоянного тока: от 0 до 1100 В;

-    пределы допускаемой относительной погрешности напряжений постоянного тока: ± 6,5 •10-6 отн. ед. от установленного значения + 400 мкВ

5    Катушка электрического сопротивления Р310, ГР СИ № 1162-58.

Основные метрологические характеристики:

-    номинальное сопротивление: 0,01 Ом;

-    разряд: 3 (третий).

6    Нановольтметр/микроомметр 34420A, ГР СИ № 47886-11.

Основные метрологические характеристики:

Таблица 3

7    Осциллограф цифровой TDS 784D, ГР СИ № 19296-00.

Основные метрологические характеристики:

-    полоса пропускания: 1 ГГц;

-    диапазон коэффициента отклонения: 1 мВ/дел - 10 В/дел;

-    диапазон коэффициента развертки: 200 пс/дел - 10 с/дел;

-    пределы допускаемой относительной погрешности коэффициента отклонения: ± 1 %

-    входное сопротивление: 50 Ом/1 МОм.

8    Измеритель параметров микроклимата «Метеоскоп», ГР СИ № 32014-06.

Основные метрологические характеристики:

-    диапазон измерений температуры воздуха: от минус 10 до плюс 50 °С;

-    пределы допускаемой основной абсолютной погрешности канала измерений температуры: ± 0,2 °С;

-    диапазон измерений относительной влажности: от 30 до 98 %;

-    пределы допускаемой основной абсолютной погрешности канала измерений относительной влажности: ± 3 %;

-    диапазон измерений абсолютного атмосферного давления: от 80 до 110 кПа;

-    пределы допускаемой основной абсолютной погрешности канала измерений абсолютного давления: ± 0,13 кПа.

Сведения о методах измерений

«Руководство по эксплуатации КВФШ.411521.001 РЭ. Преобразователи импульсного тока измерительные ИТМ-200», раздел 3.

Нормативные документы, устанавливающие требования к преобразователям импульсного тока измерительным ИТМ-200

1    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2    ГОСТ Р 8.764-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического сопротивления».

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
