| Номер в госреестре | 58373-14 |
| Наименование СИ | Подсистема температурного контроля течи в составе комплекса средств автоматизированного контроля течи КСАКТ |
| Обозначение типа СИ | СКТТ |
| Изготовитель | АО ГНЦ РФ "Физико-энергетический институт им.А.И.Лейпунского" (ФЭИ), г.Обнинск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Подсистема температурного контроля течи СКТТ в составе комплекса средств автоматизированного контроля течи КСАКТ (далее - подсистема) предназначена для обнаружения, измерения расхода и определения координат течи трубопроводов на технически сложных и потенциально опасных промышленных объектах.
Принцип действия подсистемы основан на регистрации локального изменения температуры воздуха в вытяжном патрубке трубопровода с теплоизоляцией под кожухом, возникающих при истечении теплоносителя (воды или пара) из образовавшейся трещины, преобразователями термоэлектрическими и дальнейшим преобразованием полученной информации в значения расхода через течь и расстояние до течи.
Подсистема включает в себя: преобразователи термоэлектрические (ДТ), устройство информационно-измерительное УИ-ТЦ и комплекс прикладного программного обеспечения. ДТ размещаются на контролируемом трубопроводе.
УИ-ТЦ обеспечивает реализацию алгоритма обнаружения течей теплоносителя, анализ и долговременное хранение полученной информации, обмен данными с системой верхнего уровня. Кроме этого, УИ-ТЦ содержит средства самодиагностики, позволяющие контролировать работоспособность подсистемы и её составляющих.
Конструктивно УИ-ТЦ выполнено в виде блока, установленного в стойке шкафа технических средств.
Внешний вид составных частей подсистемы, а также схема размещения замков для защиты от несанкционированного доступа, а также датчиков открытия дверей приведен на
рисунках 1 - 3.
1 - датчик открытия двери (сообщает оператору системы об открытии двери);
(N1 VOI
2 - место установки замка двери для пломбирования от несанкционированного доступа

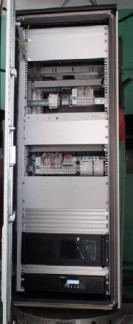

Рисунок 3 - Шкаф технических средств в открытом и закрытом виде
Программное обеспечение (ПО) состоит из метрологически значимой части (ППО СКТТ-ВТ) и сервисной части (ППО СКТТ).
ППО СКТТ-ВТ является метрологически значимым, устанавливается на промышленный компьютер БСБ-02Р в УИ-ТЦ и не имеет возможности изменения.
ППО СКТТ-ВТ выполняет следующие функции:
- прием конфигурационных данных о количестве и местах установки датчиков на контролируемом оборудовании от ППО СКТТ;
- сбор измерительной информации и прием данных от УИ-ТЦ;
- расчет значений расстояния до течи и расхода через течь;
- сохранение информации об измеряемых величинах;
- тестирование линий связи и работоспособности измерительных каналов подсистемы. Защита ППО СКТТ-ВТ от случайных и преднамеренных изменений реализована путем
проверки контрольной суммы при старте, специализированного формата обмена данных, не дающего возможности несанкционированного изменения.
ППО СКТТ не имеет метрологически значимой части, устанавливается на промышленный компьютер, находящийся в УИ-ТЦ, и выполняет следующие функции:
- передача конфигурационных данных о количестве и местах установки преобразователей на контролируемом оборудовании в ППО СКТТ-ВТ;
- считывание конфигурационных данных;
- отображение расчётных данных на экранной форме пользовательского интерфейса;
- контроль собственных технических средств комплекса технических средств подсистемы;
- контроль доступа в УИ-ГЦ и выдача сигнализации оператору;
- обеспечение контроля и передачи данных в системы верхнего уровня. Идентификационные данные метрологически значимой части ПО подсистемы
приведены в таблице 1.
Таблица 1
| Идентификационно е наименование ПО | Номер версии (идентификационны й номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 643.08624390.00119 | не ниже 01 | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики подсистемы приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Количество независимых измерительных каналов (преобразователь термоэлектрический (термопара) ТП-2488.2-2 с НСХ типа ХА(К), класс I по ГОСТ Р 8.585-2001) | 10 |
| Диапазон измерений расхода течи, л/мин | от 1,0 до 10 |
| Диапазон расстояний между датчиками, м | от 2 до 15 |
| Пределы допускаемой абсолютной погрешности определения места течи, м | ± 2 |
| Пределы допускаемой относительной погрешности определения величины течи, % | ± 50 |
| Диапазон измерений температуры, °С | от 0 до 300 |
| Наименование характеристики | Значение характеристики |
| Пределы абсолютной погрешности измерений температуры, °С | ± 4 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | от 187 до 242 |
| Потребляемая мощность, кВ • А, не более | 1,0 |
| Время функционирования СКТТ при нарушениях в сети электропитания, мин | до 20 |
| Габаритные размеры УИ-ТЦ (ширина х глубина х высота), мм, не более | 600x830x1840 |
| Масса УИ-ТЦ, кг, не более | 200 |
| Рабочие условия эксплуатации: - температура окружающей среды (воздух), °С; - атмосферное давление, кПа | от 10 до 40; от 84 до 106,7 |
| СКТТ отвечает требованиям, электромагнитной совместимости ( электромагнитная обстановка средней жесткости), с функционирования «А» при воздействии внешних электромагнитны 50746-2000 | II группа исполнения, критерием качества х факторов по ГОСТ Р |
| СКТТ по стойкости и устойчивости к сейсмическим воздействиям относится ко II категории сейсмостойкости по НП-031-01 | |
| По защите от твердых предметов СКТТ соответствует степени защиты IP20 по ГОСТ 14254-96 | |
наносится на лицевую панель УИ-ТЦ в виде наклейки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплект поставки подсистемы представлен в таблице 3. Таблица 3
| Наименование | Тип, марка, модель, шифр | Обозначение | Количество |
| 1 Подсистема температурного контроля течи СКТТ в составе: | 1 | ||
| 1.1 Устройство информационноизмерительное | УИ-ТЦ | АРТН.468261.307 | 1 |
| 1.2 Преобразователь термоэлектрический | ТП-2488.2-2 | НКГЖ.408711.001ТУ | 3 |
| 2 Руководство по эксплуатации | АРТН.421411.304 РЭ | 1 | |
| 3 Методика поверки | 651-13-21 МП | 1 |
осуществляется в соответствии с документом 651-13-21МП «Инструкция. Подсистема температурного контроля течи СКТТ в составе комплекса средств автоматизированного контроля течи КСАКТ. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 10 июня 2014 г.
Основные средства поверки:
- мегомметр Ф 4102/2-1М (рег. № 9225-88), предел измерений до 2500 В, пределы допускаемой относительной погрешности измерений ± 1,5%;
- миллиомметр Е6-18 (рег. № 7017-79), диапазон измерений от 0,0001 до 100 Ом;
- калибратор Fluke 724 (рег. № 52221-12), пределы измерений (воспроизведений) и допускаемой погрешности измерений (воспроизведений): - для измерения сопротивления
0-3200 Ом (0,1 -1,0 Ом); -для воспроизведения сопротивления 0-3200 Ом (0,15-1 Ом); -для воспроизведения температуры от -200 до 800 °С (+0,6 °С);
- стенд СКТВ-2М (рег. № 57124-14), диапазон воспроизводимых расстояний до места течи от 0 до 8 м, пределы допускаемой абсолютной погрешности воспроизведения расстояния до места течи ± 10 мм, диапазон воспроизводимых расходов теплоносителя от 0,05 до
11,5 л/мин, пределы допускаемой относительной погрешности воспроизведения расхода ± 15 %;
- секундомер механический СОС ПР - 26-2-00 (рег. № 11519-11), диапазон измерений от 0 до 60 мин, класс точности 2.
АРТН.421411.304 РЭ Подсистема температурного контроля течи СКТТ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к подсистеме температурного контроля течи СКТТ
1 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).
2 ГОСТ Р 50746-2000 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.
3 НП-031-01 Нормы проектирования сейсмостойких атомных станций.
4 ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам.
5 ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования.
6 ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
7 АРТН.421411.304 ТУ Подсистема температурного контроля течи СКТТ. Технические условия.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
