Анализатор жидкости турбидиметрический IPA, 58378-14

Назначение

Анализатор жидкости турбидиметрический IPA (далее - анализатор) предназначен для измерений массовой концентрации хлоридов в растворе каустической соды, установленный в комплексе по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона.

Описание

Анализатор жидкости турбидиметрический IPA представляет собой стационарный автоматический прибор, выполненный в едином корпусе, в котором расположены три блока: аналитический, электрический и электронный (Рис. 1).

I t    ~

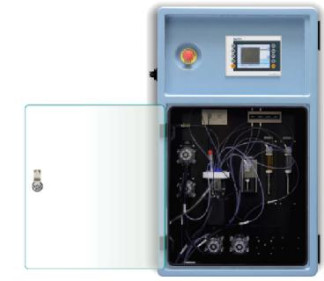

Рисунок 1. Фотография общего вида анализатора IPA.

В аналитический блок входят аналитическая ячейка, состоящая из реакционной емкости с системой дозирования растворов, и первичного преобразователя (турбидиметрического датчика).

Электрический блок представляет собой электрическую схему, обеспечивающую функционирование анализатора.

В электронный блок входят микропроцессор с электронной схемой, обеспечивающие управление анализатором, обработку, хранение и передачу результатов измерений,.

Принцип действия анализатора - турбидиметрический, основанный на изменении коэффициента пропускания пробы вследствие рассеяния потока излучения с длиной волны 430 нм на частицах осадка (AgCl), который образуется при реакции хлоридов с добавленным реагентом (раствор нитрата серебра). Измеренный коэффициент пропускания зависит от содержания хлорид-ионов в пробе.

В реакционный сосуд автоматически отбирают объем пробы, к которой затем добавляют раствор азотной кислоты. После стабилизации в течение 20 секунд производится измерение начального значения коэффициента пропускания при длине волны 430 нм.

Добавляют раствор нитрата серебра, после чего осаждается хлорид серебра в виде взвеси. Конечную величину коэффициента пропускания определяют после 120 секунд перемешивания. По результатам измерений рассчитывают массовую концентрацию хлорид-ионов в пробе.

Вывод результатов измерений может осуществляться непосредственно на ЖК экран. Анализаторы оснащены аналоговым выходом 4-20 мА.

Программное обеспечение

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.

Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.

Таблица 1 - Идентификационные данные программного обеспечения

*и более поздние версии.

Технические характеристики

Диапазон измерений массовой концентрации хлорид-ионов, мг/дм3

от 0 до 100

± 2 10

600x1000x465

65

от 10 до 30 3

от 0 до 95 (без конденсации)

230

50

Пределы допускаемой приведенной погрешности измерений, %

Время выполнения цикла измерений, мин, не более

Габаритные размеры, мм

Масса, кг, не более

Рабочие условия эксплуатации:

Температура окружающего воздуха, оС

Допускаемое изменение температуры воздуха во время выполнения измерений, оС, не более

Относительная влажность воздуха, %

Напряжение питания переменного тока, В Частота переменного тока, Гц

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Анализатор жидкости турбидиметрический IPA зав. № AT-PMK001AD Паспорт

1 шт.

1 экз. 1 экз.

Методика поверки

Поверка

осуществляется по документу МП 58378-14 «Инструкция. Анализатор жидкости турбиди-метрический IPA. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 10 февраля 2014 года.

Основные средства поверки:

- ГСО № 7617-99.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на анализатор жидкости турбидиметриче-ский IPA.

Нормативные и технические документы, устанавливающие требования к анализаторам жидкости турбидиметрическим IPA

Техническая документация «AppliTek NV/SA/Inc.», Бельгия.

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
