| Номер в госреестре | 58383-14 |
| Наименование СИ | Счетчики электрической энергии электронные однофазные |
| Обозначение типа СИ | НЕВА 1 |
| Изготовитель | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 29.08.2019 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
Счетчики электрической энергии электронные однофазные НЕВА 1 (далее - счетчики) непосредственного включения предназначены для измерения активной энергии в однофазных двухпроводных цепях переменного тока номинальной частоты 50 Гц.
Принцип работы измерительной схемы счетчиков основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и выдачи этой информации в импульсном или числовом виде на счетный механизм. Результаты измерения сохраняются в счетном механизме счетчика и отображаются на жидкокристаллическом индикаторе (в дальнейшем ЖКИ) или барабанах электромеханического отсчетного устройства ( в дальнейшем ЭМ ОУ).
Счетчики состоят из: датчиков тока; датчиков напряжения; измерительных схем; блока питания; счетного механизма; оптического испытательного выхода; основного передающего устройства, совмещенного с электрическим испытательным выходом.
В качестве датчика тока в счетчиках используется низкоомный шунт или трансформатор тока. Датчик напряжения представляет собой резистивный делитель. Счётчики могут оснащаться электромеханическим счетным механизмом ЭМ ОУ или электронным счётным механизмом - микроконтроллером с памятью и ЖКИ.
Конструктивно счетчики выполнены в виде электронного модуля размещенного в корпусе с клеммной колодкой и крышкой клеммной колодки.
Счетчики могут иметь цифровой интерфейс для обмена информацией с внешними устройствами.
В зависимости от исполнения счетчики имеют степень защиты от пыли и влаги IP40 или IP51.
На корпусе и крышке клеммной колодки имеются конструктивные элементы позволяющие навешивать поверочную пломбу и пломбу энергоснабжающей организации. Счетчики имеют варианты исполнения:
- по типу счетного механизма электромеханический или электронный;
- по значениям базового и максимального токов;
- по количеству измерительных элементов;
- по типу корпуса и способу установки.
Обозначения счетчиков в зависимости от исполнения приведены в структуре условного обозначения.
Структура условного обозначения счетчиков НЕВА 1 Нева 1 XX X XX XX Ином 1б(1макс)
_ Ток базовый
(максимальный), А
Напряжение номинальное, В
Тип интерфейса:
0 - отсутствует
E4 - интерфейс EIA 485 MB - интерфейс MBus CL - токовая петля
Тип датчика тока:
S - шунт
ST - два датчика тока (счётчик с защитой от хищений электроэнергии по нулевому проводу)
Класс точности
1 - класс точности 1 по ГОСТ 31819.21 Номер модели
01 - с ЭМОУ для установки на винты
02 - с ЭМОУ для установки на рейку ТН35 1 модуль
03 - с ЭМОУ для установки на рейку ТН35 4,5 модуля 03/5 - с ЭМОУ для установки на рейку ТН35 5 модулей
04 - с ЖКИ для установки на винты
05 - с ЖКИ для установки на рейку ТН35 1 модуль
06 - с ЖКИ для установки на рейку ТН35 4,5 модуля 06/5 - с ЖКИ для установки на рейку ТН35 5 модулей
- Тип счетчика
ПО счётчиков с электронным счетным механизмом не является метрологическим, измерение энергетических параметров осуществляется измерительной микросхемой. Под управлением ПО, осуществляется считывание информации о результатах измерения, формируемых измерительной микросхемой сохранение результатов измерений в энергонезависимой памяти, индикация данных и передача информации, хранящейся в памяти счётчика, по интерфейсу, при его наличии.
Запись метрологических коэффициентов в память счётчика с электронным счётным механизмом, возможна только под управлением технологического оборудования, при установке аппаратной перемычки, после снятия пломб поверки.
Для считывания информации об энергопотреблении используется ПО NevaRead.
Характеристики программного обеспечения приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода, вычисленная по алгоритму md5) |
| НЕВА 104 1S0 5(60) | ТАСВ.411152.001-11.1 Д1 | V11.1 | 86364ABFE46F761C5ABE553 79DE0EDD9 |
| НЕВА 104 1SX 5(60) | ТАСВ.411152.001-12.1 Д1 | V12.1 | 55E095B2A74A135EC848D1B 8921657EA |
| НЕВА 104 1ST0 5(60) | ТАСВ.411152.001-13.1 Д1 | V13.1 | F911AC95ED6E8E3F5B8E7B5 5E5F6E630 |
| НЕВА 104 1S0 5(100) | ТАСВ.411152.001-14.1 Д1 | V14.1 | E67AD90E49BF2875EADF393 8D08631E6 |
| НЕВА 104 1SX 5(100) | ТАСВ.411152.001-15.1 Д1 | V15.1 | FB394F4D6627044A08F4500C A0F8A2B8 |
| НЕВА 104 1ST0 5(100) | ТАСВ.411152.001-16.1 Д1 | V16.1 | F037C03F33A913D1DF53B7F 12651AADD |
| НЕВА 105 1S0 5(40) | ТАСВ.411152.001-21.1 Д1 | V21.1 | 1590A1553C17716C26562D8E C19BBC02 |
| НЕВА 106 1S0 5(60) | ТАСВ.411152.001-31.1 Д1 | V31.1 | B65895563EA7E93A08FD1DA 6643BC923 |
| НЕВА 106 1SX 5(60) | ТАСВ.411152.001-32.1 Д1 | V32.1 | 20469DF106E351B17B546966 E365EF57 |
| НЕВА 106 1ST0 5(60) | ТАСВ.411152.001-33.1 Д1 | V33.1 | E3E8411EE1D335C4D2667A2 ECC9BC4E4 |
| НЕВА 106 1S0 5(80) или 5(100) | ТАСВ.411152.001-34.1 Д1 | V34.1 | 9032CF297241FE78D4B38440 6970D1A1 |
| НЕВА 106 1SX 5(80) или 5(100) | ТАСВ.411152.001-35.1 Д1 | V35.1 | 24E44C77180BD724955C7887 68760B94 |
| НЕВА 106 1ST0 5(80) или 5(100) | ТАСВ.411152.001-36.1 Д1 | V36.1 | 13DB445184214DEF3ED143D 836C4199A |
| ПО NevaRead | ТАСВ.411152.002-01 Д2 | V1.0 | 773628e07ec160797eb939ea92c 0590c |
| ПО NevaWrite | ТАСВ.411152.002-02 Д2 | V1.0 | e4d8759c5a10abe3a079c580e11 7ace |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий.
Фотографии модификаций счётчика с местами опломбирования представлены на рисунках 1-2.
Места навешивания пломб поверки
7л
—
Тайпит
шш
НЕВА 105 ISO
L-ЗйЧ1 LiiSfllA SffHl
npfhW-ti
1] 0 1 8i
kWh
| " НЕВА 104 | " 1 |
| nnnnngi; ииии ио.СС | KW-ft j |
| aw 3I-M5A БОМг | |
| Kffiftpr А [Н[ | |
| <РШаС°* •fES6P; | ЧПЦГП J |
| iillfiilill I ■‘i-- i-i и il'i.Sxh 77^ j:! | |
| Места навешивания пломб энергоснабжающей организации | |

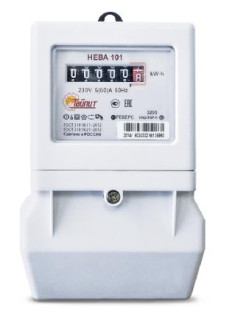

Рис.1 Счетчики электроэнергии однофазные Нева 101, Нева 103, Нева 103 1S0, Нева 104 с
Места навешивания пломб поверки
указанием мест навешивания пломб.
| Класс точности по ГОСТ 31819.21 | 1 |
| Номинальные напряжения, В | 230 |
| Рабочий диапазон напряжений, В | От 0,7 Цном до 1,2 Цном |
| Базовый (максимальный) ток, А | 5(40); 5(60); 5(80); 5 (100); 10 (100) |
| Дополнительная погрешность счётчиков в рабочем диапазоне напряжений от 0,7 ином до 1,2 ином, не более % | 0,7 |
| Постоянная счетчика, имп/кВт-ч | 1000, 1600 или 3200 |
| Частота сети, Гц | 50±2,5 |
| Стартовый ток счётчиков | 0,004 I6 |
| Полная мощность потребляемая: - в цепи напряжения не более, В-А - в цепи тока, при номинальном токе, не более, В А | 8,5 0,1 |
| Активная мощность потребляемая в цепи напряжения не более, Вт | 2,0 |
| Рабочий диапазон температур, оС: | от минус 40 до 60 |
| Относительная влажность воздуха при температуре 30оС, не более, % | 90 |
| Габаритные размеры (высота, ширина, глубина) не более, мм для счетчиков: для крепление на винты на рейку ТН-35 модель 03, 06 на рейку ТН-35 модель 03/5, 06/5 на рейку ТН-35 модель 02, 05 | 220x120x50 120x76x70 105x90x70 120x20x70 |
| Масса не более, кг | 0,7 |
| Средняя наработка до отказа не менее, ч | 280 000 |
Знак утверждения типа наносится на щиток или корпус счетчика методом офсетной печати или другим способом, не ухудшающим качества и на титульном листе паспорта типографским способом.
В комплект поставки входит:
- счетчик электрической энергии электронный однофазный НЕВА 1 1 шт.;
- паспорт ТАСВ.411152.001 ПС 1 экз.;
- упаковочная коробка 1 шт. Методика поверки «Счетчики электрической энергии электронные однофазные НЕВА 1. Методика поверки. ТАСВ.411152.001 ПМ» высылается по требованию организаций производящих регулировку и поверку счетчиков.
Осуществляется согласно документу ТАСВ.411152.001 ПМ «Счетчики электрической энергии электронные однофазные НЕВА 1. Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2014 года.
Перечень основного оборудования, необходимого для поверки:
1. Установка для проверки параметров электробезопасности GPI-725 (испытательное напряжение переменного тока до 5 кВ, испытательное напряжение для проверки сопротивления изоляции 500 В);
2. Установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕ-ВА-Тест 6303 (класс точности 0,1; диапазон изменения напряжений 0...300/520 В; диапазон изменения выходного тока от 0,01 до 100 А);
3. Секундомер класс точности 1,0, цена деления 0,1 с, СДС-ПР1;
4.Частотомер электронно-счетный ЧЗ-63, измеряемая частота от 0,1 Гц до 1 МГц, режим счёта импульсов.
Методика измерения отсутствует.
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии электронным однофазным НЕВА 1
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ТАСВ411152.001 ТУ «Счетчики электрической энергии однофазные НЕВА 1. Технические условия».
- осуществление торговли.
