| Номер в госреестре | 58385-14 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШП-0,66 |
| Изготовитель | "Zhejiang Dixsen Electrical Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 29.08.2019 |
| МПИ (интервал между поверками) | 12 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШП-0,66 Назначение средства измерений
Трансформаторы тока ТШП-0,66 (далее - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты первичной обмотки трансформатора в переменный ток вторичной обмотки при электрических измерениях с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используется шина или кабель, устанавливаемые в окно магнитопровода.
Пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.
Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблице 1.

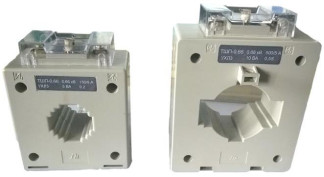

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.
Основные метрологические и технические характеристики трансформаторов тока ТШП-0,66 представлены в таблице 1 Таблица 1
| Наименование параметра | Модификации т | рансформаторов | ||||
| ТШП- 0,66 | ТШП- 0,66 | ТШП- 0,66 | ТШП- 0,66 | ТШП- 0,66 | ТШП- 0,66 | |
| Модификация (по габаритному размеру) | 30 (30Т) | 40 | 60 | 85 | 100 | 125 |
| Номинальное напряжение ином, кВ | 0,66 | |||||
| Номинальная частота сети /ном, Гц | 50 | |||||
| Номинальный первичный ток 11ном, А | 100 150 200 250 300 | 300 400 500 600 | 600 750 800 1000 | 750 800 1000 1200 1500 | 1000 1200 1250 1500 1600 2000 2500 3000 | 1500 2000 2500 3000 4000 5000 |
| Номинальный вторичный ток 12ном, А | 5 | |||||
| Номинальная вторичная нагрузка S2ном, В'А | 5; 10; 15 | |||||
| Класс точности | 0,5; 0,5S; 0,2 | |||||
| Номинальный коэффициент безопасности вторичной обмотки, ^Бном | 5 | |||||
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ3 | |||||
| Степень защиты по ГОСТ 14254-96 | IP 20 | |||||
| Средняя наработка до отказа, часов | 106000 | |||||
| Масса, кг, не более | 0,7 | 0,7 | 0,7 | 1,2 | 1,2 | 2,5 |
| Габаритные размеры (ШхВхГ), мм | 75(84)х 98(103)х 42(48) | 75х98х42 | 101х127х 42 | 128х157х 42 | 144х154х 42 | 191х220х 42 |
Знак утверждения типа наносят на титульный лист паспорта, руководства по эксплуатации и на боковую часть корпуса трансформатора тока типографским способом.
В комплект поставки входят:
- трансформатор тока - 1 шт.;
- защитная крышка для выводов вторичной обмотки - 1 шт.;
- самоклеящиеся маркеры фаз - 6 шт. (красный - 2 шт., желтый - 2 шт., зеленый - 2 шт.);
- держатели для крепления на монтажной поверхности - 4 шт.;
- крепежная пластина (для габаритов 30, 30Т, 40, 60) - 1 шт;
- винты для крепления шины - 2 шт.;
- пластиковые изоляторы на винты - 2 шт.;
- упаковочная коробка - 1 шт.;
- руководство по эксплуатации и паспорт - 1 экз.
Поверка осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке:
- трансформатор тока измерительный лабораторный ТТИ-5000.5, номинальное рабочее напряжение, кВ: 0,66, номинальные значения первичного тока, А: от 5 до 5000, класс точности
0,05;
- прибор сравнения КТ-01, предел измерения токовой погрешности, %: ± 19,99,предел измерения угловой погрешности, угловых мин: ± 1999;
- нагрузочное устройство НТТ 50.5.
Сведения о методиках (методах) измерений изложены в разделе 5 Руководства по эксплуатации и паспорта IT.001.1 «Трансформаторы тока ТШП-0,66».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТШП-0,66
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. Техническая документация фирмы-изготовителя.
