| Номер в госреестре | 58389-14 |
| Наименование СИ | Спектрометры эмиссионные |
| Обозначение типа СИ | ARL iSpark (модели 8820, 8860 и 8880) |
| Изготовитель | "Thermo Fisher Scientific (Ecublens) SARL", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 31.05.2024 |
| МПИ (интервал между поверками) | 2 года |
Спектрометры эмиссионные ARL iSpark (модели 8820, 8860 и 8880) предназначены для определения массовой доли элементов в твердых металлических образцах с предварительно отшлифованной поверхностью в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Принцип действия спектрометров основан на измерении интенсивности излучения на определенной длине волны спектра эмиссионного излучения атомов анализируемых элементов, возбуждаемого искровым разрядом между вспомогательным электродом и анализируемым металлическим образцом. Содержание элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и содержанием элемента в образце.
Проба, химический состав которой надо определить, устанавливается в штатив и выполняет функцию одного из электродов. Промежуток между пробой и электродом продувается потоком аргона высокой чистоты (чистота газа не менее 99,998%). Между пробой и подставным электродом возбуждается электрический разряд - низковольтная униполярная искра в атмосфере аргона. Величина и форма напряжения формируются генератором. В разряде происходит возбуждение свечения атомов и ионов пробы. Излучение разряда фокусируется на фотоэлектронный умножитель либо ПЗС матрицу.
Конструкция спектрометров оптико-эмиссионных ARL iSpark включает в себя:
- Диспергирующее устройство для разделения длин волн;
- Блок электроники, обеспечивающий работу спектрометра;
- Источник питания, служащий для обеспечения всех частей спектрометра электроэнергией с определенными характеристиками;
- Персональный компьютер, предназначенный для приема, обработки и выдачи информации под управлением специализированного программного обеспечения;
- Блок управления расходом аргона;
- Вакуумный контур.
Спектрометры оснащены вакуумной спектральной камерой и оптической системой Пашена-Рунге с фокусным расстоянием 1 м.
Все спектрометры могут быть оснащены полностью автоматической роботизированной системой пробоподготовки и проведения анализа, что особенно целесообразно при проведении массовых рутинных анализов в условиях цеховых лабораторий крупных металлургических предприятий.
| Модель спектрометра | Тип детект ора | Конфигурация | Анализ раствори-мых/нерас-творимых компонентов в сталях | Анализ микровключений в сталях | Анализ микровключений в алюминии |
| ARL iSpark 8820 | ФЭУ, ПЗС | Фиксированная (Fe1, Fe2, Fe3, Fe4, Al1, Al2, Cu1, Cu2 и др.) | Al, B, Ca, Ti и др. | Al2O3, CaO, Al2O3-CaO, MnS, CaS и др. | TiB2, оксиды, карбиды, нитриды, хлориды и др. |
| ARL iSpark 8860 | ФЭУ | Произвольная | Al, B, Ca, Ti и др. | Al2O3, CaO, Al2O3-CaO, MnS, CaS и др. | TiB2, оксиды, карбиды, нитриды, хлориды и др. |
| ARL iSpark 8880 | ФЭУ, ПЗС | Произвольная | Al, B, Ca, Ti и др. | Al2O3, CaO, Al2O3-CaO, MnS, CaS и др. | TiB2, оксиды, карбиды, нитриды, хлориды и др. |
По защищенности от влияния пыли и воды спектрометры соответствует степени защиты 1Р54СН по ГОСТ 14254-96.

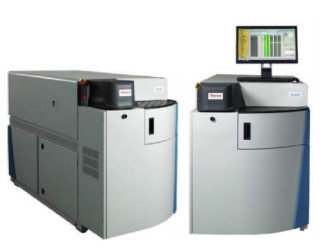

Внешний вид спектрометров одинаков и приведен на рис.1 (с разных сторон).
| it |
Спектрометры оснащены автономным ПО, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
| Наименова ние програм много обеспече ния | Идентифика ционное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная метрологически значимой части ПО для версии 1.7.1) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| OXSAS | Oxsas.exe | 1.6 или выше | 5A90C18458F97EE43C F99F01A5CFF77A | MD5 |
К метрологически значимой части ПО OXSAS относится исполняемый файл OXSAS.exe. Метрологически значимая часть ПО выполняет следующие функции:
- управление источником возбуждения спектров;
- создание и хранение файлов методов измерений;
- управление детектирующей системой
- регистрация данных с помощью детектирующей системы;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
Регистрация на ФЭУ
Регистрация на ПЗС
Наименование характеристики
Спектральный диапазон, нм
от 130 до 820
от 200 до 410
Предел детектирования (по контрольным элементам в стали), %:
- фосфор (P)
0,01
0,01
0,01
0,01
0,01
0,01
- сера (S)
- титан (Ti)
Предел детектирования (по контрольным элементам в алюминии), %:
- кадмий ^d)
- титан (Ti) _- хром (Cr)_
Относительное СКО случайной составляющей погрешности при измерении массовых долей контрольных элементов1 %, не более:
| Время установления рабочего режима, ч, не более | 1,0 |
| Источник возбуждения спектра | Цифровой источник с контролем тока “IntelliSource” |
| Система анализа отдельных разрядов SPARK-DAT | Есть Есть |
| Напряжение питания частотой (50±1) Гц, В | (220+22 -33) |
| Потребляемая мощность, кВ-А, не более | 2,5 |
| Габаритные размеры, мм, не более: | 1750x860x1200 |
| Масса, кг, не более | 500 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 9000 |
| Условия эксплуатации: о/~' - диапазон температуры окружающего воздуха, С - диапазон относительной влажности окружающего воздуха (при t=25 °С), %, не более - диапазон атмосферного давления, кПа | от 16 до 30 80 от 84 до 106,7 |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на специальную табличку на боковой (или задней) панели спектрометра методом наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
1. Спектрометр.
2. Компьютер.
3. Руководство по эксплуатации.
4. Методика поверки МП-242-1754-2014.
осуществляется по документу МП-242-1754-2014 «Спектрометры эмиссионные ARL iSpark (модели 8820, 8860 и 8880). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15.05.2014 г.
Основные средства поверки: стандартные образцы состава сталей углеродистых и легированных ГСО 4165-91П, 2489-91П^2497-91П (комплект УГ0-УГ9); стандартные образцы состава алюминия технической чистоты ГСО 9081-2008 (комплект VSA3).
Методики (методы) измерений приведены в следующих документах:
1. Спектрометры эмиссионные моделей ARL iSpark (модели 8820, 8860 и 8880). Руководство по эксплуатации.
2. ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа».
3. ГОСТ 27611-88 «Чугун. Метод фотоэлектрического спектрального анализа».
4. ГОСТ 7727-81 «Сплавы алюминиевые. Методы спектрального анализа».
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным ARL iSpark (модели 8820, 8860 и 8880)
Техническая документация фирмы «Thermo Fisher Scientific (Ecublens) SARL», Швейцария.
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
