| Номер в госреестре | 58390-14 |
| Наименование СИ | Анализаторы влажности |
| Обозначение типа СИ | FIZEPR-SW100 |
| Изготовитель | ООО "КБ "Физэлектронприбор", г.Самара |
| Год регистрации | 2014 |
| Срок свидетельства | 04.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы влажности FIZEPR-SW100 (далее - анализаторы) предназначены для измерения содержания воды в неводных жидкостях, водных суспензиях, твердых, сыпучих, гранулированных и пастообразных материалах во взрывобезопасных зонах.
Принцип действия анализаторов — измерение диэлектрических свойств анализируемой пробы. Программное обеспечение анализатора автоматически рассчитывает содержание воды по значению показателя преломления (с учетом температуры пробы) на основе градуировочных зависимостей для каждого типа контролируемого материала, заложенных в память анализатора. Г радуировочные таблицы определяются только свойствами пробы и являются общими для всех модификаций датчиков. Для обеспечения независимости результата измерений и метрологических характеристик анализатора от длины зонда датчика, его модификации и варианта исполнения используется отношение резонансной частоты резонатора (зонда датчика) в воздухе к резонансной частоте в анализируемой пробе.
Анализаторы состоят из электронного блока и датчика, содержащего зонд -электрический резонатор, выполненный в виде металлического стержня, который размещается в контролируемом материале.
Датчики имеют следующие модификации:
- ВИГТ.415210.100-2Х - поточный вариант с фланцевым креплением к трубопроводу;
- ВИГТ.415210.100-3Х - лабораторный вариант;
- ВИГТ.415210.100-1Х - датчик в виде погружного зонда.

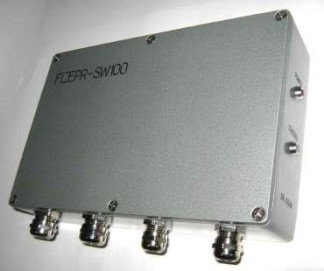

Внешний вид анализатора и датчиков приведен на рисунках 1 и 2.
Программное обеспечение (ПО) анализатора состоит из двух частей: встроенного и внешнего.
Функции встроенного ПО «VL10»:
- измерение показателя преломления (коэффициента замедления) электромагнитной волны в контролируемом материале;
- измерение температуры контролируемого материала;
- расчет влажности контролируемого материала на основе калибровочных таблиц, записанных в память анализатора;
- формирование тока 4-20 мА, пропорционального значению влажности;
- реализация протокола MODBUS RTU.
Встроенное ПО записано в память микроконтроллера, который защищён от доступа и изменений. Обновление и модификация встроенного программного обеспечения в процессе эксплуатации не предусмотрены.
Идентификация встроенного программного обеспечения осуществляется посредством внешнего ПО «SW100» или другого ПО, поддерживающего работу по интерфейсу MODBUS RTU путем идентификации номера версии ПО. Идентификационные данные программного обеспечения приведены в таблице 1.
Градуировочные зависимости (в виде таблиц или математических функций) защищены от несанкционированного вмешательства. Дополнительно все градуировочные зависимости снабжены 16-разрядным кодом CRC; код этих зависимостей CRC заносятся в паспорт анализатора для проведения сличения с данными, получаемыми посредством внешнего ПО.
Таблица 1
| Идентификационное наименование ПО | Наименование ПО | Номер версии ПО | Цифровой идентиф икатор ПО | Алгоритм вычислений идентификатора ПО |
| VL10 | VL10 | Не ниже 10 | - | - |
Функции внешнего ПО «SW100»:
- отображение результатов измерений на экране ПК, в том числе вывод результатов измерений влажности, температуры, показателя преломления и диэлектрической проницаемости пробы;
- задание рабочих режимов выполнения измерений, калибровка анализатора;
- задание режимов цифровой связи.
Идентификация внешнего программного обеспечения осуществляется путем вывода текущей версии ПО в главном окне программы.
Идентификационные данные программного обеспечения приведены в таблице 2. Цифровой идентификатор вычисляется по исполняемому файлу «SW100.exe».
Таблица 2
| Идентификационное наименование ПО | Наименование ПО | Номер версии ПО | Цифровой идентиф икатор ПО | Алгоритм вычислений идентификатора ПО |
| SW100 | SW100 | Не ниже 1.4 | 8296874597a2eaed 254a0cca4dae3 cf2 | md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Наименование характеристики | Значение характеристики | |
| Вариант исполнения датчика | ||
| ВИГТ.415210.100-1Х | ВИГТ.415210.100- ВИГТ.415210.100-2Х 3Х | |
| Диапазон показаний массовой доли воды, W, % | От 0 до 100 | |
| Диапазон измерений массовой доли воды, W, % | От 0,1 до 100 | |
| Пределы допускаемой абсолютной погрешности результатов измерения массовой доли воды, % | Д= 0,035+0,05 W, где W — результат измерения | Д= 0,02+0,025-W, где W — результат измерения |
| Диапазон показаний температуры, °С | от минус 50 до плюс 150 | |
| Диапазон измерения температуры, °С | от плюс 5 до плюс 80 | |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ± 1 | |
| Выходной интерфейс - цифровой - токовый | RS485 Modbus RTU 4-20мА | |
| Напряжение питания: - номинальное, В - допустимое, В | 24 18...36 | |
| Потребляемый ток, не более, мА | 200 | |
| Наименование характеристики | Значение характеристики | ||
| Вариант исполнения датчика | |||
| ВИГТ.415210.100-1Х | ВИГТ.415210.100- 2Х | ВИГТ.415210.100- 3Х | |
| Г абаритные размеры датчика, мм | 335 х 80 х 80 | 400 х 200 х 300 | 335х47х 47 |
| Масса датчика, кг, не более | 8 | 14 | 1 |
| Диапазон рабочих температур эксплуатации датчика, °С: - исполнение общепромышленное | от минус 20 до плюс 120 | от минус 20 до плюс 120 | от 0 до плюс 90 |
| - с расширенным диапазоном температур | от минус 20 до плюс 145 | от минус 20 до плюс 145 | |
| Диапазон рабочих температур эксплуатации электронного блока, °С | от минус 20 до плюс 80 | ||
| Г абаритные размеры электронного блока, мм | 255 x 170 x 60 | ||
| Масса электронного блока, кг | 2 | ||
| Средняя наработка на отказ, ч. | 25 000 | ||
| Средний срок службы, лет | 10 | ||
Условия эксплуатации:
- диапазон относительной влажности воздуха, %, не более 8 0
- диапазон атмосферного давления, кПа от 84,0 до 106,7
Знак утверждения типа наносится на титульный лист Технического описания и руководства по эксплуатации методом компьютерной графики и на лицевую панель электронного блока анализатора в виде наклейки.
Основной комплект включает:
- электронный блок;
- датчик (или несколько датчиков согласно заказу);
- паспорт и руководство по эксплуатации ВИГТ.415210.100 ПС;
- методику поверки МП 242-1715-2014.
осуществляется по документу МП 242-1715-2014 «Анализаторы влажности FIZEPR-SW100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 16 мая 2014 г.
Основные средства поверки:
Стандартные образцы массовой (объемной) доли воды в нефти ГСО 9829-2011, ГСО 8999- 9007-2008, ГСО 9261-9262-2008.
Методика измерений изложена в руководстве по эксплуатации ВИГТ.415210.100 РЭ «Анализаторы влажности FIZEPR-SW100. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам влажности FIZEPR-SW100
Технические условия ТУ 4215-010-21161167-2014 (ВИГТ.415210.100 ТУ).
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
