| Номер в госреестре | 58393-14 |
| Наименование СИ | Анализаторы хлора колориметрические |
| Обозначение типа СИ | ENVIROLYZER |
| Изготовитель | "AppliTek NV/SA/Inc.", Бельгия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы хлора колориметрические ENVIROLYZER (далее - анализаторы) предназначены для измерений содержания хлора в воде.

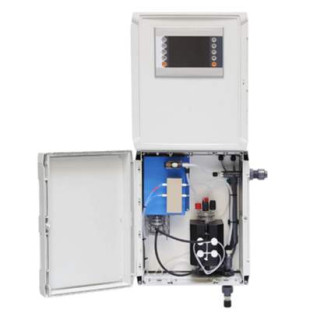

Анализаторы представляют собой автоматические приборы непрерывного действия, выполненные в едином корпусе, в котором расположены два отсека: аналитический и электронный (Рис. 1).
В аналитическом отсеке находятся аналитическая ячейка, состоящая из реакционной емкости и фотометра, система трубопроводов для подачи в реакционную емкость пробы, градуировочного и рабочих растворов, микронасосы и клапаны для управления потоками жидкостей.
В электронном отсеке расположены цветной сенсорный дисплей, микропроцессор с электронной схемой, обеспечивающие управление анализатором, обработку, хранение и передачу результатов измерений, а также блок питания и электрическая схема.
Принцип действия анализатора - колориметрический, основанный изменении поглощения пробой света с длиной волны 510 нм вследствие химической реакции активного хлора с красителем DPD (Ы,Ы-диэтил-р-фенилендиамин) с образованием окрашенного соединения. Интенсивность окрашивания зависит от содержания определяемого вещества в пробе воды. Количественное определение проводят с применением закона Ламберта - Бера.
Поток света, проходящего через реакционную емкость с пробой регистрируется фотометрическим датчиком, где преобразуется в электрический сигнал, величина которого обратно пропорциональна содержанию определяемого вещества.
Градуировка анализатора проводится в автоматическом режиме с заданной периодичностью.
Анализатор зав. № AT-TUF001D предназначен для измерений массовой концентрации активного хлора в технологической воде.
Анализатор зав. № AT-UUC001B предназначен для измерений массовой концентрации биоцидов (в пересчете на массовую концентрацию активного хлора) в технологической воде.
Анализатор зав. № AT-UUE010AB предназначен для измерений массовой доли активного/свободного хлора в питьевой воде.
В анализаторах реализованы следующие интерфейсы физического и протокольного уровней:
- интерфейс физического уровня USB (для перепрошивки встроенного ПЛК);
- аналоговый выходной сигнал 4-20 мА;
- дискретный выходной сигнал неисправности анализатора (переключающий контакт) Программное обеспечение
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО* | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм цифрового идентификатора ПО |
| Automation Studio 3.0 | ENV 2 | 2 | - | - |
*- и более поздние версии
Таблица 2 - Метрологические характеристики
| Диапазон измерений массовой концентрации активного хлора анализаторов зав. №№: AT-UUC001B (биоциды в пересчете на активный хлор), мг/дм3 AT-TUF001D, мг/дм3 AT-UUE010АB, мкг/дм3 | от 0 до 5,0 от 0 до 5,0 от 0 до 1000 |
| Пределы допускаемой приведенной погрешности измерений массовой концентрации активного хлора, % | ± 5 |
| Время выполнения цикла измерений, мин, не более | 10 |
| Габаритные размеры (в*ш*г), мм, не более | 810x345x160 |
| Масса, кг, не более | 18 |
| Рабочие условия эксплуатации: | |
| Температура окружающего воздуха, оС | от 10 до 45 |
| Допускаемое изменение температуры за время измерений, оС, не более | ± 3 |
| Относительная влажность воздуха, % | от 5 до 95 (без конденсации) |
| Напряжение питания, В | 230 (перемен.) |
| Частота, Гц | 50 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Анализаторы хлора колориметрические ENVIROLYZER зав. № AT-UUC001B, AT-TUF001D, АТ-ЦЦЕ010АВ Руководство по эксплуатации Методика поверки
3 шт. 1 экз. 1 экз.
осуществляется по документу МП 58393-14 «Инструкция. Анализаторы хлора колориметрические ENVIROLYZER. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 10 февраля 2014 года.
Основные средства поверки:
- Стандарт-титр натрий серноватистокислый (натрия тиосульфата) по ТУ 6-09-2540-87, молярная концентрация 0,10 моль/дм3, отн. погр. ± 1 %, б/н, годен до 15.11.2014 г.
- Колбы мерные 2-100-2, 2-250-2, 2-1000-2, 2-2000-2 по ГОСТ 1770-74.
- Пипетки с одной отметкой 2-2-10, 2-2-5, 1-2-1 по ГОСТ 29169-91.
- Бюретка 1-1-2-50-0,1 по ГОСТ 29251-91
- Цилиндр мерный 2-25-2 по ГОСТ 1770-74.
- Колба коническая типа Кн 1-250-29/32ТХС по ГОСТ 25336-82.
- Гипохлорит натрия, марки "А." по ГОСТ 11086-76.
- Калий йодистый квалификации «х.ч.» по ГОСТ 4232-74.
- Кислота серная квалификации «х.ч.» по ГОСТ 4204-77.
- Крахмал растворимый квалификации «ч.д.а.» по ГОСТ 10163-76.
- Вода дистиллированная по ГОСТ 6709-72.
приведены в соответствующем разделе паспорта на анализаторы колориметрические ENVI-ROLYZER.
Нормативные и технические документы, устанавливающие требования к анализаторам колориметрическим ENVIROLYZER
1. ГОСТ 22729-84 Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия;
2. ГОСТ 27384-2002 Вода. Нормы погрешности измерений показателей состава и свойств.
3. Техническая документация «AppliTek NV/SA/Inc.», Бельгия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
