| Номер в госреестре | 58395-14 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные энергодисперсионные портативные |
| Обозначение типа СИ | GNR ProSpector |
| Изготовитель | "G.N.R. s.r.l.", Италия |
| Год регистрации | 2014 |
| Срок свидетельства | 04.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрометры рентгенофлуоресцентные энергодисперсионные портативные GNR ProSpector (далее по тексту - спектрометры) предназначены для измерения содержания элементов, входящих в состав твердых и жидких веществ, порошков, пленок и материалов в соответствии с аттестованными и стандартизованными методиками (методами) измерений.
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки. Спектрометры состоят из источника рентгеновского излучения, детектора, управляющей электроники и электронного блока питания, скомпонованных в пистолетообразном пластиковом корпусе.
В качестве источника рентгеновского излучения используется миниатюрная рентгеновская трубка с торцевым окном (материалы анода - Rh(родий), А§(серебро), ’(вольфрам) или Аи(золото)). В качестве приемника вторичного излучения используется SDD-детектор или Si-Pin детектор.

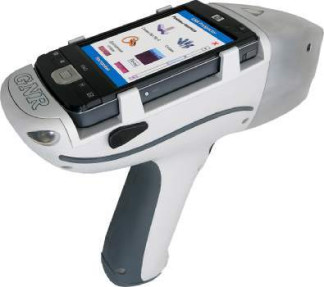

Управление процессом измерения и обработка результатов осуществляются от встроенного или соединенного со спектрометром через стандартный разъем карманного компьютера. Внешний вид спектрометров приведен на рисунке 1.
Спектрометры оснащены автономным ПО GNR ProSpector, которое управляет работой спектрометра и отображает, обрабатывает и хранит полученные данные. ПО предназначено для карманных компьютеров, работающих под управлением операционной системы Windows Mobile
6 и выше.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО для версии 1.0.0.2389, файл GNRCe.EXE) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| GNR ProSpector | GNRCe | 1.0.0.2389 и выше | 834ea4432f8ccb596159f5 ed64a975e0 | MD5 |
К метрологически значимой части ПО относится GNRCe.EXE.
Метрологически значимая часть ПО выполняет следующие функции:
• управление прибором,
• считывание, хранение, обработка результатов измерений,
• редактирование и хранение базы методов измерения и стандартных образцов,
• определение и хранение калибровочных коэффициентов энергетической шкалы. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Диапазон определяемых элементов | От Mg до U |
| Пределы допускаемой абсолютной погрешности (при измерении массовой доли контрольного элемента c использованием стандартного образца сталей легированных ГСО 4506-92П/4510-92П (индекс ЛГЗбв)), % : | |
| Сг (Хром) | ±0,5 |
| № (Никель) | ±0,5 |
| Мп (Марганец) | ±0,3 |
| Si (Кремний) | ±0,2 |
| Си (Медь) | ±0,1 |
| Пределы допускаемой абсолютной погрешности (при измерении массовой доли контрольного элемента c использованием стандартного образца состава системы алюминий -магний ГСО 7175-95 (индекс 1913)), %: | |
| Сг (Хром) | ±0,1 |
| Мп (Марганец) | ±0,2 |
| Si (Кремний) | ±0,2 |
| Си (Медь) | ±0,1 |
| Пределы допускаемой абсолютной погрешности (при измерении массовой доли контрольного элемента с использованием стандартного образца состава латуней ГСО 2100-81/2104-81 (индекс М393)), %: | |
| № (Никель) | ±0,1 |
| Si (Кремний) | ±0,1 |
| Fe (Железо) | ±0,1 |
| Разрешение SDD детектора, эВ, не более | 140 |
| Разрешение Si-PIN детектора, эВ, не более | 165 |
| Максимальная скорость счета SDD детектора, имп/с | 100 000 |
| Максимальная скорость счета Si-PIN детектора, имп/с | 30 000 |
| Максимальная мощность рентгеновской трубки, В • А | 4 |
| Количество каналов | 4096 |
| Потребляемая мощность, В • А, не более | 4 |
| Напряжение питания: -переменного тока частотой (50±1) Гц, В -постоянного тока, В | от 100 до 240 (через адаптер) 7,2 |
| Габаритные размеры (ДхШхВ), мм, не более: | 240x230x80 |
| Масса, кг, не более: | 1,4 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч, не менее | 5000 |
| Время непрерывной работы от аккумулятора ч, не менее | 8 |
| Условия эксплуатации: о/~' - диапазон температуры окружающего воздуха, С - диапазон относительной влажности окружающего воздуха, % при t=25 0С, не более; - диапазон атмосферного давления, кПа | от -10 до +50 95 от 84 до 106,7 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на левую стенку корпуса спектрометра в виде наклейки.
1. Спектрометр в комплекте.
2. Кейс для переноски.
3. Методика поверки МП-242-1729-2014.
осуществляется по документу МП-242-1729-2014 «Спектрометры рентгенофлуоресцентные энергодисперсионные портативные GNR ProSpector. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.05.2014 г.
Основные средства поверки: стандартный образец состава:
• сталей легированных ГСО 4506-92П/4510-92П (индексы ЛГ32в - ЛГ36в) или
• системы алюминий-магний ГСО 7175-95 (комплект М191) или
• латуней ГСО 2100-81/2104-81 (комплект М39).
методика измерений изложена в документе «Спектрометры рентгенофлуоресцентные энергодисперсионные портативные GNR ProSpector. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуресцентным энергодисперсионным портативным GNR ProSpector
техническая документация изготовителя
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
