Комплекс для определения светотехнических характеристик метрологический ПИ-1, 58396-14

Назначение

Комплекс для определения светотехнических характеристик метрологический ПИ-1 (далее по тексту - комплекс) предназначен для измерения силы света и энергетической освещенности в диапазоне длин волн 0,5-20,0 мкм, а также координат цветности пиротехнических изделий

Описание

При измерении силы света световой сигнал - излучение самосветящегося объекта, попадает на фотометрическую головку (кремниевый фотоприемник корригированный под кривую видности V(l)) и преобразовывается в электрический сигнал с последующей обработкой результатов измерения с помощью аналогово-цифрового преобразователя (АЦП).

При измерении энергетической освещенности излучение попадает на приемник излучения неселективный в диапазоне длин волн (0,5 - 20,0 мкм) и преобразовывается в электрический сигнал с последующей обработкой результатов измерения с помощью АЦП.

Принцип измерения координат цветности основан на измерении спектральной плотности энергетической освещенности источника оптического излучения в видимой области спектра (в диапазоне 380 - 780 нм) с последующей математической обработкой результатов измерения с помощью микропроцессорного устройства.

В комплекс входят:

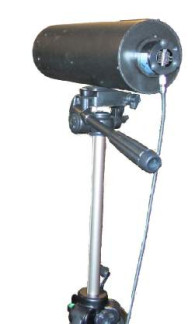

-    фотометр-радиометр ИД-1, состоящий из фотометрической головки ИД-1, расположенной в тубусе, исключающем внешние засветки, и снабженной блоком питания термостабилизации, и радиометрической головки, расположенной в термоэкранированном корпусе. Фотометричекая и радиометрическая головки соединены с аналогово-цифровым преобразователем (АЦП) через блок усилителя - преобразователя;

-    спектрорадиометра AvaSpec-ULS2048L-BB-50 с косинусной насадкой. Фотометрическая головка располагается перпендикулярно к предполагаемому центру

вспышки пиротехнического изделия на расстоянии 3 м; радиометрическая головка и спектрорадиометр расположены в одной плоскости к предполагаемому центру вспышки пиротехнического изделия на расстоянии 1 м.

Максимальный размер измеряемого источника излучения 600*600 мм.

Место нанесения маркировки

Программное обеспечение

Управление процессом измерения осуществляется внешним IBM-совместимым компьютером с помощью специального программного обеспечения ИД-1 для фотометра-радиометра и Avasoft All для спектрорадиометра, входящих в состав комплекса. В качестве выходного интерфейса используется RS 232C.

Программное обеспечение (далее по тексту - ПО) служит для отображения на экране персонального компьютера (ПК) результатов измерений в удобном для оператора виде, а также задания начальных параметров измерений, условий измерения, отслеживания процесса измерения, визуального отображения результатов измерений и контроля процесса измерения в целом. Во всех частях программы, в которых требуется какой-либо ввод, в память заложено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методам измерений.

Программное обеспечение ИД-1 состоит из единого модуля, выполняющего следующие функции: автоматическое измерение величины фототока с фотометрической головки (при этом каждое измерение фототока есть цикл измерений, по которому рассчитываются статистические параметры и среднее значение заносится в таблицу описания фотометрического тела); в программе реализована возможность подключения дополнительных измерительных приборов для контроля электрических параметров образцов; имеется возможность проведения дополнительных измерений (снятие контрольных точек) фототока.

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Установка обновленных версий ПО допускается только представителями предприятия

- изготовителя.

Идентификационные данные программного обеспечения представлены в таблице 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Технические характеристики

Метрологические и технические характеристики комплекса представлены в таблице 2. Таблица 2

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность установки, используя технологию трафаретной печати.

Комплектность

Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3

Поверка

осуществляется по документу МП 119.Д4-13 «Комплекс метрологический для определения светотехнических характеристик ПИ-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 30 апреля 2013 года.

Основные средства поверки:

1    Набор полупроводниковых излучателей из состава Вторичного эталона единиц силы света и освещенности ВЭТ 5-1-2009

Основные метрологические характеристики:

Диапазон измерения силы света: 0,001-1500 кд;

Пределы допускаемой относительной погрешности измерений силы света: ± 0,2 %.

2    Источник света ЭТО-2 из состава Вторичного эталона единиц силы света и освещенности ВЭТ 5-1-2009

Основные метрологические характеристики:

Номинальное значение силы света: 45000 кд;

Пределы допускаемой относительной погрешности измерений силы света: 0,5 %.

3    Вторичный эталон единиц силы излучения энергетической освещенности непрерывного оптического излучения в диапазоне длин волн 0,2 - 25,0 мкм ВЭТ 86-5-2003

Основные метрологические характеристики:

Диапазон измерения энергетической освещенности 1 - 2000 Вт/м

Пределы допускаемой относительной погрешности измерения энергетической освещенности - 1%

Суммарное СКО сличений с ГЭТ 86-89 - 0,2%

4    Набор полупроводниковых излучателей из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003

Основные метрологические характеристики:

Диапазон измерения координат цветности: х = 0,0039 - 0,7347, у = 0,0048 - 0,8338.

Пределы допускаемой абсолютной погрешности измерений координат цветности:

Дх= 0,0001, Ду= 0,0002.

Сведения о методах измерений

«Комплекс метрологический для определения светотехнических характеристик ПИ-1. Руководство по эксплуатации» раздел 3.

Нормативные документы, устанавливающие требования к установке

Техническая документация ООО «ПЛТ Оптикс»

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
