| Номер в госреестре | 58397-14 |
| Наименование СИ | Анализаторы промышленные |
| Обозначение типа СИ | ADI 2040 |
| Изготовитель | "Metrohm Applikon B.V.", Нидерланды |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы промышленные ADI 2040 (далее - анализаторы) предназначены для измерений массовой доли воды в органических растворителях и ионов аммония и сульфид ионов в воде.
Анализаторы промышленные ADI 2040 (далее - анализаторы) представляют собой автоматизированные приборы, обеспечивающие ввод пробы, измерение, обработку и регистрацию выходной информации в режиме реального времени.
Принцип действия анализаторов основан на методе стандартных добавок в сочетании с ионоселективным электродом (определение ионов аммония), потенциометрическом титровании (определение сульфид ионов) и волюметрическом титровании по Карлу Фишеру (определение воды в органических растворителях).
Титрование по Карлу Фишеру основано на реакции иодид ионов с водой в присутствии спирта, амина и диоксида серы. Реакция должна проходить в нейтральной или слабокислой среде, для чего добавляют амин для нейтрализации сильнокислого продукта реакции. Спирт (метанол) обеспечивает определенную полярность, при которой органические соли могут растворяться в органическом растворе. Конечная точка титрования указывается с помощью поляризованного двойного платинового электрода. В условиях избытка йода измеренный потенциал падает до 0 мВ. Обычно используется ток поляризации 10или 20 мкА.
При реализации метода стандартных добавок в сочетании с ионоселективным электродом проба смешивается с буферным раствором в первой петле пробоотборного устройства и поступает в ячейку анализатора. При этом определяется потенциал аммоний-селективного газоэлектрода, в зависимости от которого в смесь добавляется рассчитанный объем стандартного раствора аммония. Вновь измеряется потенциал и по калибровочной кривой электрода рассчитывается массовая концентрация аммония в пробе.
Калибровка электрода проводится с использованием стандартного раствора хлорида аммония с массовой концентрацией 1000 мг/дм . В зависимости от аналитической задачи калибровочная зависимость электрода может подразделяться на четыре диапазона, что позволяет минимизировать нелинейность кривой калибровки.
Конструктивно анализаторы состоят из блока управления и камеры для модулей, имеющих запираемые стеклянные дверцы. Верхняя дверь обеспечивает доступ к пользовательскому интерфейсу анализатора. Пользовательский интерфейс содержит цветной графический дисплей и клавиатурную панель управления. Нижняя дверь обеспечивает доступ к отсеку анализатора, контактирующему с жидкостью. В этом отсеке есть 20 идентичных установочных мест для модулей отсека, контактирующего с жидкостью, которые могут устанавливаться в любое из этих мест. Это обеспечивает максимальную гибкость размещения компонентов этого отсека для многочисленных конфигураций анализа. Сам отсек, контактирующий с жидкостью, а также модули этого отсека, устойчивы к внешним воздействиям, не содержат деталей, подверженных коррозии, а их конструкция соответствует степени защиты IP65. Это обеспечивает надежную изоляцию между отсеком, контактирующим с жидкостью, и отсеком электрооборудования промышленного анализатора AD 2040.
Управление анализаторами осуществляется с компьютерной платы в комбинации с модулем.
Внешний вид анализаторов промышленных ADI 2040 приведен на рисунке 1.

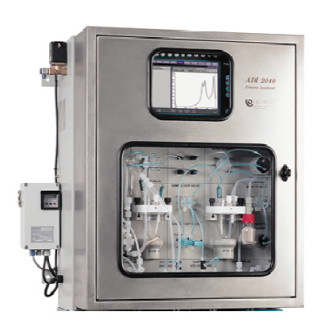

Рис.1. Фотография внешнего вида анализаторов промышленных ADI 2040.
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Идентификационные данные по программному обеспечению анализаторов.
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентификацио нные данные (если имеются) | Алгоритм вычисления цифрового идентификатора ПО |
| EOS-186 Embedded Operating System | 1.52 | - | - | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».
Таблица 2.
| Определяемый компонент | Диапазон измерений массовой доли определяемого компонента | Пределы допускаемой погрешности, % | |
| приведенной | относительной | ||
| NH4+ | от 0 до 30 млн-1 | ±5 | - |
| S2- | от 0 до 20 млн-1 | ±5 | - |
| H2O | от 10 до 300 млн-1 | - | ±10 |
| от 0,03 до 0,50 % | ±5 | ||
Технические характеристики представлены в таблице 3. Таблица 3
| Параметр | Значения |
| Температура анализируемой пробы, °С - при определении воды - при определении ионов аммония и сульфид ионов | от 4 до 90 от 4 до 50 |
| Давление пробы, МПа - при определении воды - при определении ионов аммония и сульфид ионов | до 0,4 до 0,2 |
| Выходной сигнал, мА | 4-20 |
| Температура окружающей среды, °С | от 5 до 40 |
| Напряжение входного питания, В (Гц) | 220 (50) / 240(60) |
| Потребляемая мощность, В-А | 690 |
| Время отклика, с, не более | 5 |
| Г абаритные размеры, мм, не более | 870x700x500 |
| Масса анализатора, кг, не более | 75 |
Знак утверждения типа наносится на корпус анализатора в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность
| Анализаторы промышленные ADI 2040 | 4 шт. (зав. №№ A120717 / 006, A120717 / 007, A120717 / 014, A120717 / 016) |
| "Инструкция. Анализаторы промышленные ADI 2040. Методика поверки" | 1 экз. |
| Паспорт | 4 экз. |
осуществляется по документу МП 58397-14 "Инструкция. Анализаторы промышленные ADI 2040. Методика поверки", разработанному и утвержденному ГЦИ СИ «РОСИСПЫТАНИЯ» 21.03.2014 г. и входящему в комплект поставки.
Основные средства поверки:
ГСО 7786-2000, ГСО № 7861-2000, ГСО 10056-2011, ГСО 9922-2011.
приведены в соответствующем разделе паспорта.
Нормативные и технические документы, устанавливающие требования к анализаторам промышленным ADI 2040
Техническая документация фирмы-изготовителя.
Вне сферы государственного регулирования обеспечения единства измерений.
