| Номер в госреестре | 58400-14 |
| Наименование СИ | Калибраторы давления |
| Обозначение типа СИ | CA700 |
| Изготовитель | "Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Meters & Instruments Corporation", Япония (срок свидетельства: 04.09.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 24.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы давления серии СА700 (далее - калибраторы) предназначены для измерений избыточного давления, напряжения и силы постоянного тока, воспроизведения напряжения и силы постоянного тока.
Калибраторы представляют собой портативные электрические приборы с расположенными на передней панели жидкокристаллическим дисплеем с регулируемой подсветкой и клавишами, которые группируются в соответствии с их функциями.
Калибраторы состоят из трех рабочих секций: измерения давления, измерения и воспроизведения электрических величин. Секции измерения и воспроизведения электрических величин работают независимо друг от друга и гальванически развязаны, что позволяет использовать калибратор для одновременного задания выходного электрического сигнала и измерения входного электрического сигнала.
В калибраторах в режиме измерений давления используется резонансночастотный принцип преобразования давления в цифровой сигнал. Чувствительный элемент датчика калибратора выполнен на базе монокристалла кремния.
Наличие встроенного источника питания постоянного тока 24 В позволяет использовать калибраторы в качестве источника питания для внешних датчиков.
Калибраторы имеют два USB-разъёма, позволяющие дистанционно управлять калибратором с персонального компьютера.
Калибраторы СА700 представлены моделями СА700-Е-01, СА700-Е-02, СА700-Е-03, которые отличаются диапазонами измерений давления.

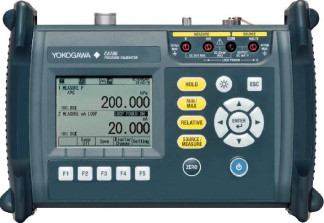

На рисунке 1 приведён общий вид калибраторов, на рисунке 2 приведена схема пломбирования калибраторов.
Л
Рисунок 2 - Схема пломбирования калибраторов СА700
Для преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти калибраторов. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Метрологические характеристики калибраторов нормированы с учетов влияния на них БПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1
| Наименова ние программ ного обеспечения | Идентифи кационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| БПО | СА700 | 1.01 и выше | не используется | не используется |
измерений избыточного давления
Таблица 2 - основные метрологические характеристики калибраторов в режиме
| Модель | CA700-E-01 | CA700-E-02 | CA700-E-03 |
| Диапазон измерений | от минус 80 до 200 кПа | от минус 80 до 1000 кПа | от минус 80 до 3500 кПа |
| Верхнее значение диапазона отображения на дисплее | 240 кПа | 1200 кПа | 4200 кПа |
| Разрешение | 0,001 кПа | 0,01 кПа | 0,01 кПа |
| Пределы допускаемой основной погрешности | от 20 до 200 кПа: ± (0,01% от показания + 0,010 кПа); от 0 до 20 кПа: ± 0,012 кПа; от минус 80 до 0 кПа: ± (0,2 % от показания + 0,090 кПа) | от 0 до 1000 кПа: ± (0,01 % от показания + 0,08 кПа); от минус 80 до 0 кПа: ± (0,2 % от показания + 0,09 кПа) | от 0 до 3500 кПа: ± (0,01 % от показания + 0,30 кПа); от минус 80 до 0 кПа: ± (0,2 % от показания + 0,09 кПа) |
| Время отклика | Не более 2,5 с | ||
| Доп. давление на входе | от 2,7 кПа абс. до 500 кПа избыт. | от 2,7 кПа абс. до 3000 кПа избыт. | от 2,7 кПа абс. до 4500 кПа избыт. |
| Внутренний объем жидкости сенсора давления | 6 см3 | ||
| Пределы допускаемой дополнительной погрешности от изменений температуры окружающей среды в пределах рабочих условий применения | ± (0,001% от показания + 0,001% от полной шкалы)/ °C | ||
| Влияние позиционирования | Дрейф нулевой точки ± 0,3 кПа | ||
| Измеряемая среда | Газ и жидкость (некоррозионные, негорючие, взрывобезопасные и нетоксичные среды) | ||
| Температура измеряемой среды | от минус 10 до 50 °C | ||
| Сенсор давления | Сенсор с кремниевым резонатором | ||
| Элемент сенсора давления | Мембрана | ||
| Модель | CA700-E-01 | CA700-E-02 | CA700-E-03 |
| Единицы измерения давления | 2 кПа и др. единицы (Па, ГПа, МПа, мбар, бар, ат, мм рт. ст., гс/см , кгс/см2) | ||
| Входной порт | Rc 1/4 или 1/4 NPT внутренная резьба (на выбор) | ||
| Материалы конструкции | Мембрана: Hastelloy C276, входной порт: SUS316 | ||
Таблица 3 - Основные метрологические характеристики калибраторов в режиме измерений/воспроизведений силы и напряжения постоянного тока_
| Функция | Услов ный диапазон | Диапазон измерения / воспроизведения | Разреша ющая способ ность | Пределы допускаемой основной погрешности Досн |
| Воспроизведение напряжения постоянного тока | 5 В | В 5) (0 | 0,1 мВ | ± (0,015 % Х + 0,5 мВ) |
| Воспроизведение силы постоянного тока | 20 мА | (0 ... 20) мА | 1 мкА | ± (0,015 % Х + 3 мкА) |
| Измерение напряжения постоянного тока | 5 В | В 5) +1 (0 | 0,1 мВ | ± (0,015 % Х + 0,5 мВ) |
| 50 В | (0 ... ± 50) В | 1 мВ | ± (0,015 % Х + 5 мВ) | |
| Измерение силы постоянного тока | 20 мА | (0 ... ± 20) мА | 1 мкА | ± (0,015 % Х + 3 мкА) |
| 100 мА | (0 ... ± 100) мА | 10 мкА | ± (0,015 % Х + 30 мкА) |
Примечания к таблице 3
1 Х - значение измеряемой/воспроизводимой величины силы или напряжения постоянного тока;
2 Пределы допускаемой дополнительной погрешности от воздействия температуры окружающей среды - ± Досн на каждые 10 °С изменения температуры окружающей среды в диапазоне от минус 10 до 20 °С и от 26 до 50 °С.
Рабочие условия применения:
-температура окружающей среды от минус 10 до плюс 50 °С (нормальная температура (23 ± 3) °С);
-относительная влажность воздуха от 20 до 80 %;
- напряжение питания - 9 В постоянного тока (шесть элементов питания типа AA). Габаритные размеры - 264* 188*96 мм.
Масса- 2 кг.
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на калибратор.
В комплект поставки калибраторов входят:
- калибратор (по заказу),
- руководство по эксплуатации,
- методика поверки,
- комплект ЗИП,
- дополнительные принадлежности (по заказу).
осуществляется в соответствии с документом МП 58400-14 «Калибраторы давления серии СА700. Методика поверки», утверждённым ФГУП «ВНИИМС» 08.04.2014.
Перечень оборудования для поверки: калибратор - вольтметр универсальный В1-28 (Ди = ± (0,003 % U + 0,0003 % Им); Д = ± (0,006 % I + 0,002 % 1м)), манометр абсолютного давления МПА - 15 (кл.т. 0,01), мановакуумметр грузопоршневой МВП - 2,5 (кл.т. 0,05); манометры грузопоршневые (кл.т. 0,02): МП - 2,5, МП - 6, МП - 60, МП - 600, МП - 2500; автоматизированные задатчики избыточного давления (кл.т. 0,02): Воздух - 1,6, Воздух - 1600, Воздух - 6,3.
Методы измерений приведены в Руководстве по эксплуатации IM CA700-01RU.
Нормативные документы, устанавливающие требования к калибраторам давления серии СА700
ГОСТ 22261-94 ЕССП. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования.
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
