| Номер в госреестре | 58401-14 |
| Наименование СИ | Системы индустриальной антисейсмической защиты |
| Обозначение типа СИ | СИАЗ-02Р |
| Изготовитель | ЗАО "СНИИП-СИСТЕМАТОМ", г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы индустриальной антисейсмической защиты СИАЗ-02Р (далее - системы) предназначены для измерений низкочастотных линейных ускорений и регистрации сейсмических или искусственных воздействий на контролируемый объект; непрерывного контроля величины колебаний грунта площадки контролируемого объекта; автоматической выдачи сигналов в систему аварийной защиты.
Конструктивно система состоит из двух независимых трехканальных комплектов. В состав каждого комплекта входят следующие технические средства (далее - ТС):
- три сейсмодатчика СД 4 (рег. № 40832-09) (далее - СД);
- три блока коммутации и преобразования сигналов БКП-01Р (далее - БКП);
- одно устройство отображения и протоколирования УНО-346Р (далее - УНО).
СД предназначен для измерений низкочастотных линейных ускорений и обеспечения регистрации сейсмических воздействий и формирования дискретных сигналов превышения установленного уровня сейсмического воздействия (П1) для останова реактора, а также формирования аналоговых сигналов Ар(Х), Ар(У), Ар(2), общего аналогового сигнала (АО), дискретных сигналов о превышении порогов, исправности СД, нахождении СД в режимах контроля и калибровки и передачи перечисленной информации в блок коммутации и преобразования (БКП).
БКП предназначен для передачи сигналов, поступающих от СД в систему контроля и транспортно-технологическое оборудование (ТТО), а также на панели сигнализации УНО и системы управления и защиты реактора (СУЗ).
УНО предназначено для сбора, обработки, архивации и отображения линейных ускорений (сейсмических параметров).
Система обеспечивает выполнение следующих функций:
- непрерывный контроль и регистрацию сейсмических воздействий на строительные конструкции реакторной установки;
- формирование и регистрацию дискретного сигнала превышения установленного уровня сейсмического воздействия П1;
- формирование и регистрацию трех раздельных аналоговых сигналов Ар(Х), Ар(У), Ар(2) и общего аналогового сигнала АО;
- формирование и регистрацию дискретного сигнала П2, разрешающего начало регистрации аналоговых сигналов в аппаратуре отображения и протоколирования СИАЗ (АОП СИАЗ);
- формирование и регистрацию дискретных сигналов контроля исправности (КИ) и нахождения в проверке аппаратуры СИАЗ;
- размножение, логическую обработку и передачу сигналов П1, П2, Ар(Х), Ар(У), Ар(2), АО и результатов диагностики ТС из состава СИАЗ в аппаратуру системы управления и защиты (СУЗ), транспортно-технологическое оборудование, в АОП СИАЗ и на панели сигнализации блочного щита управления (БЩУ) и резервного щита управления (РЩУ);
- возможность поканального ручного вывода в опробование каналов защиты СИАЗ с выводом сигнализации об этом на БЩУ;
- передачу данных о срабатывании порогов П1, П2 в любом канале СИАЗ, аналоговых сигналов Ар(Х), Ар(У), Ар(2), АО и о состоянии оборудования СИАЗ в информационновычислительную систему (ИВС) через аппаратуру АОП;
- вывод сигнала обобщенной неисправности и проверки СИАЗ на БЩУ;
- вывод сигнала «Срабатывание СИАЗ (2 из 3)» на БЩУ, РЩУ и ИВС;
- регистрацию всех сигналов, формируемых в СИАЗ в АОП;
- синхронизацию работы АОП СИАЗ в системе единого времени;
- возможность непрерывного приема и передачи информации от дополнительных датчиков СД (до пяти дополнительных датчиков на комплект).
Принцип действия систем состоит в следующем: в каждом канале механическая энергия колебаний по трем взаимно перпендикулярным направлениям X, Y, Z преобразуется в электрические сигналы. Электрические сигналы, пропорциональные ускорениям механических колебаний, поступают на входы измерительных каналов X, Y, Z. После соответствующих преобразований каждый блок выдает следующие сигналы:
- аналоговые раздельные Ар(Х), Ар^), Ар^), которые поступают на запись;
- аналоговый общий (АО);
- дискретный сигнал П2, разрешающий начало регистрации аналоговых сигналов в
УНО;
- дискретный сигнал превышения установленного уровня сейсмического воздействия П1. Последний сигнал со всех трех блоков каждого из комплектов поступает в систему аварийной защиты и предупредительной защиты управляющей системы безопасности технологической (АЗ-ПЗ УСБТ) реактора для организации срабатывания защиты по принципу «два из трех». В случае срабатывания «два из трёх» выдается сигнал на аварийный останов реактора. Дискретный сигнал П2, разрешающий начало регистрации поступает на вход стойки УНО, тем самым активируя процесс архивирования параметров.
В системах предусмотрена возможность автоматической проверки работоспособности (самоконтроля) блоков в отдельности.

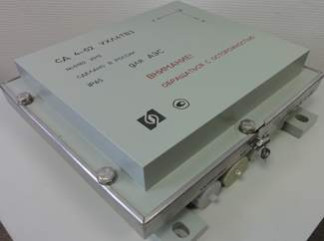

Общий вид системы приведен на рисунке 1.
Схема мест пломбировки приведена на рисунке 2.
БКП-01Р СД4-02
Рисунок 2 - Схема мест пломбировки
Программное обеспечение (ПО) систем является метрологически значимым и включает в себя общесистемное ПО и эксплуатационное ПО.
ПО размещается на жестком твердотельном диске и работает в операционной системе Windows XP. Запускается ПО автоматически при включении блока.
ПО обеспечивает:
- оперативное представление измерительной информации в реальном времени на дисплее в цифровом и графическом виде;
- регистрацию и хранение информации;
- архивацию значений дискретных параметров от сейсмодатчиков;
- сигнализацию о срабатывания каналов аварийной защиты;
- сигнализацию об отказах аппаратуры;
- сигнализацию о несанкционированном доступе к шкафам;
- копирование архивной информации на внешний носитель в формате, пригодном для последующей обработки средствами MS Office.
Идентификационные данные метрологически значимой части ПО представлены в таблице 1.
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| Kol AIAZ.exe | РУНК.01106 | 1.1.5 | C66118591E14 01883E66C30E E3022C52 | MD5 |
ПО идентифицируется непосредственно на УНО-346Р. Номер версии (идентификационный номер) отображается в диалоге информации о программе. Производителем не предусмотрен иной способ идентификации ПО. ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Лист № 4 Всего листов 6
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Основные метрологические и технические характеристики систем приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений линейных ускорений, м/с2 | от 0,01 до 5,6 |
| Пределы допускаемой основной приведенной погрешности для измерений линейных ускорений сейсмодатчиков СД4, % | ± 1,5 |
| Диапазон входных аналоговых сигналов АОП, мА | от 4 до 20 |
| Пределы допускаемой относительной приведенной к диапазону | |
| измерений погрешности регистрации аналоговых сигналов, % | ± 1 |
| Питание от сети переменного тока: | |
| - напряжение, В | от 187 до 242 |
| - частота, Гц | от 47 до 51 |
| Потребляемая мощность, В'А, не более | |
| - СД | 40 |
| - БКП | 150 |
| - УНО | 200 |
| Масса, кг, не более | |
| - СД | 9 |
| - БКП | 33 |
| - УНО | 150 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | |
| - СД | 292 х 290 х 108 |
| - БКП | 692 х 646 х 411 |
| - УНО | 1940 х 600 х 800 |
| Наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 30 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре воздуха 25 °С, % - атмосферное давление, кПа | от 15 до 35 до 80 от 84 до 107 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на лицевые панели блоков УНО-346Р и БКП-01Р в виде наклейки.
Комплект поставки системы приведен в таблице 3.
| Обозначение | Наименование | Кол-во, шт. |
| СДАИ.402139.037-02 | Сейсмодатчик СД 4-02 | 8 (включая ЗИП) |
| РУНК.468349.284 | Блок коммутации и преобразования сигналов БКП-01Р | 6 |
| РУНК.467444.221 | Устройство отображения и протоколирования УНО-346Р | 2 |
| - | Комплект запасных частей, инструментов и принадлежностей согласно ведомости РУНК.416661.002 ЗИ | 1 комплект |
| - | Комплект монтажных частей согласно ведомости РУНК.416661.002 ВЧ | 1 комплект |
| - | Комплект эксплуатационных документов согласно ведомости РУНК.416661.002 ВЭ | 3 комплекта |
| - | Комплект запасных частей, инструментов и принадлежностей согласно ведомости СДАИ.402139.037 | 1 комплект |
| РУНК.416661.002 РЭ | Руководство по эксплуатации | 1 |
| 651-14-04 МП | Инструкция. Системы индустриальной антисейсмической защиты СИАЗ-02Р. Методика поверки | 1 |
| 40832-09 | Инструкция. Сейсмодатчики СД4. Методика поверки. | 1 |
осуществляется в соответствии с документом 651-14-04 МП «Инструкция. Системы индустриальной антисейсмической защиты СИАЗ-02Р. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в июне 2014 г.
Основные средства поверки:
- калибратор-измеритель напряжения и силы тока 6430, диапазон измерений постоянного электрического напряжения от 10 мкВ до 200 В, пределы допускаемой относительной погрешности ± (0,001 - 0,003) %, диапазон измерений силы постоянного электрического тока от 10 мкА до 100 мА, пределы допускаемой относительной погрешности ± (0,002 - 0,2) %, диапазон измерений электрического сопротивления от 0,1 Ом до 20 ГОм, пределы допускаемой относительной погрешности ± (0,003 - 0,5) %.
Система индустриальной антисейсмической защиты СИАЗ-02Р. Руководство по эксплуатации. РУНК.416661.002 РЭ.
Нормативные и технические документы, устанавливающие требования к системе индустриальной антисейсмической защиты СИАЗ-02Р
ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения».
ГОСТ Р 8.565-96 «Государственная система обеспечения единства измерений. Метрологическое обеспечение эксплуатации атомных станций. Основные положения».
НП-001-97 «Общие положения обеспечения безопасности атомных станций (ОПБ-88/97)».
ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».
Лист № 6 Всего листов 6
Осуществление деятельности в области использования атомной энергии.
Заявитель
Филиал ОАО «Концерн Росэнергоатом» «Кольская атомная станция» (Кольская АЭС) Адрес: г. Полярные Зори, Мурманской области Тел./факс: (81532) 42-359, (81532) 42-140 http://www.rosenergoatom.ru,
Е-mail: kolanpp@kolatom.murmansk.ru
