Модули лазерного сканирования Абрис, 58402-14

Назначение

Модули лазерного сканирования "Абрис" (далее - МЛС) предназначены для проведения в полевых условиях измерений объема круглых лесоматериалов лиственных и хвойных пород древесины при таможенном оформлении и таможенном контроле лесопродукции товарной группы 44 ЕТН ВЭД ТС.

Описание

Принцип действия МЛС основан на технологии лазерных измерений. В блоке лазерного сканирования размещены сканеры, в которых имеются несколько излучающих светодиодов, лучи которых отклоняются вращающимся зеркалом. Одиночный импульс или импульс модулированной частоты лазерного диода развертывается в горизонтальной плоскости, а значение расстояния и отражающей способности объекта определяется для каждой отдельной точки. Эти значения, измеренные для каждой точки, собираются по всему полю обзора, в результате чего формируется полная плоскость сканирования. Расстояние между сканерами и объектом рассчитывается на основе измерения интервала времени между излучением импульса света и приемом отраженного сигнала.

Конструктивно МЛС состоит из блока лазерного сканирования (далее - БЛС), несущей конструкции, представляющей собой соединенные между собой фермы различной длины с прикрепленными к ним тросами, а также комплекта кабелей и источников питания.

Режим измерения МЛС - автоматизированный. Прибор устанавливается на несущей конструкции и включается оператором, после чего происходит непрерывный процесс получения информации от продольного и поперечного сканеров. Все данные передаются на компьютер с установленным прикладным программным обеспечением (ППО) по беспроводному интерфейсу. Процесс измерений состоит в следующем. Пока в зоне действия прибора нет вагона или кузова с лесоматериалами, продольный сканер получает информацию о расстоянии до земли. Как только эта информация начинает существенно меняться, прибор опознает , что в рабочую область входит объект исследования (т.к. расстояние до него будет существенно ближе, чем до земли).

В результате сканирования объекта образуется два потока измерений, из которых в результате математической обработки получаются данные о габаритных размерах штабелей круглых лесоматериалов. При этом используются формулы и коэффициенты, применяемые в методике ФР.1.27.2011.10632 "Методика измерений объема партии круглых лесоматериалов, погруженных в вагоны и на автомобили, при проведении таможенных операций и таможенного контроля", аттестованной ФГУ "Ростест-Москва" и зарегистрированной ФГУП "ВНИИМС" в едином реестре методик (методов) измерений Федерального информационного фонда по обеспечению единства измерений, рассчитывается объем и в окне программы выводится результат. На рисунках 1 и 2 показаны блок лазерного сканирования и несущая конструкция соответственно.

Блок лазерного сканирования (БЛС) Рисунок 1

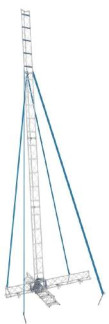

Несущая конструкция Рисунок 2

Программное обеспечение

Встроенное программное обеспечение БЛС, предназначенное для управления его работой, устанавливается на предприятии-изготовителе. Конечный пользователь не имеет доступа к внутренней системной программе БЛС из-за отсутствия средств взаимодействия и протокола взаимосвязи.

Идентификационные данные прикладного программного обеспечения модулей лазерного сканирования "Абрис" приведены в таблице 1.

Метрологические характеристики модулей лазерного сканирования "Абрис" нормированы с учетом встроенного и прикладного ПО.

Программная защита от несанкционированного изменения прикладного ПО и измеренных данных реализована на основе разграничения прав доступа и системы паролей.

Механическая защита реализована с помощью разрушаемых шильд-наклеек, устанав

ливаемых между разъемными частями корпуса БЛС.

Уровень защиты - "С" по МИ 3286-2010.

Технические характеристики

Диапазон измерений объема партии лесоматериалов, м3..................................от 4 до 500

Пределы допускаемой относительной погрешности измерений объема

партии лесоматериалов,%.............................................................................± 10

Диапазон расстояний от БЛС до произвольно выбранной точки объекта

измерения в поле зрения сканеров, м..........................................................от 0,5 до 20

Рабочие условия эксплуатации

-    диапазон температуры окружающего воздуха, °С..............................от минус 35 до

45

-    относительная влажность при 25 0С (без конденсации), %.........................до 98

-    диапазон атмосферного давления, кПа...........................................от 84 до 106,7

Г абаритные размеры (ШхДхВ), мм, не более

МЛС (в развернутом состоянии)........................................1850х2350х7800

БЛС..............................................................................300х400х400

Масса, кг, не более

МЛС (вместе с БЛС) ...................................................................80

БЛС.........................................................................................8

Параметры электропитания..........................220 В, 50 Гц (напряжение переменного тока)

48 В (напряжение постоянного тока)

Средний срок службы, лет...............................................................................6

Среднее время безотказной работы, ч..............................................................20000

Потребляемая мощность, В-А (Вт), не более.......................................................100

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель БЛС - в виде наклейки.

Комплектность

-    блок лазерного сканирования АТЕЦ.401232.002;

-    комплект ферм с соединителем АТЕЦ.301365.001 и ремнями крепления груза;

-    автономный источник питания АТЕЦ 438180.1611.40;

-    сетевой источник питания АТЕЦ 438180.1610.40;

-    руководство по эксплуатации АТЕЦ.401232.001РЭ;

-    руководство пользователя АТЕЦ.401232.001РП;

-    программное обеспечение Яи.АТЕЦ.00001-01;

-    методика поверки МП 2064-0084-2014;

-    методика измерений объема ФР.1.27.2011.10629.

Поверка

осуществляется по документу МП 2064-0084-2014 "Модули лазерного сканирования "Абрис". Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в июле 2014 г.

Перечень основных средств поверки:

- дальномер лазерный Leica DISTO™ Б3а BT, от 0,05 до 100 м, ± 1,0 мм;

Сведения о методах измерений

приведены в документе АТЕЦ.401232.001РЭ "Модули лазерного сканирования "Абрис". Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к модулям лазерного сканирования "Абрис"

1.    ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм..

2.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3.    Методика измерений объема партии круглых лесоматериалов по методу концевых сечений при проведении таможенных операций и таможенного контроля ФР.1.27.2011.10629.

4.    Методика измерений объема партии круглых лесоматериалов, погруженных в вагоны и на автомобили, при проведении таможенных операций и таможенного контроля ФР.1.27.2011.10632.

5.    Т ехнические условия АТЕЦ.401232.001 ТУ.

Рекомендации к применению

при проведении таможенных операций.
