Твердомеры Роквелла NEMESIS 9000RS, 58404-14

Твердомеры Роквелла NEMESIS 9000RS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.

Документы

Описание типа

Карточка СИ

Номер в госреестре	58404-14
Наименование СИ	Твердомеры Роквелла
Обозначение типа СИ	NEMESIS 9000RS
Изготовитель	"INNOVATEST Europe BV", Нидерланды
Год регистрации	2014
Срок свидетельства	09.09.2019
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.

Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

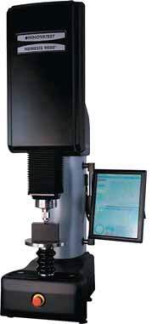

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

нанесения утверждения

Программное обеспечение

Встроенное программное обеспечение (ПО) «IMPRESSIONS» используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (Контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
IMPRESSIONS	v 1.13 и выше	-	-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.

Таблица 2

Шкалы	Нагрузки, Н		Пределы допускаемой относительной погрешности, %
	основная	предварительная	предварительной нагрузки	основных нагрузок
Шкалы Роквелла
HRA	588,4	98,07	± 2,0	± 0,5
HRB	980,7
HRC	1471
Шкалы Супер-Роквелла
HR15N, HR15T	147,1	29,42	± 2,0	± 0,66
HR30N, HR30T	294,2
HR45N, HR45T	441,3

Диапазоны измерений твердости и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.

Таблица 3

Шкала Роквелла	Диапазон измерений твёрдости	Пределы допускаемых абсолютных погрешностей твердомеров
HRA	от 70 HRA до 93 HRA	± 1,2 HRA
HRB	от 50 HRB до 100 HRB	± 2,0 HRB
HRC	от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC	± 2,0 HRC ± 1,5 HRC ± 1,0 HRC
Шкала Супер-Роквелла
HR15N	от 70 HR15N до 94 HR15N	± 1,0 HR15N
HR30N	от 40 HR30N до 76 HR30N	± 2,0 HR30N
	от 76 HR30N до 86 HR30N	± 1,0 HR30N
HR45N	от 40 HR45N до 78 HR45N	± 2,0 HR45N
HR15T	от 62 HR15T до 93 HR15T	± 3,0 HR15T

HR30T	от 45 HR30T до 70 HR30T	± 3,0 HR30T
HR30T	от 70 HR30T до 82 HR30T	± 2,0 HR30T
HR45T	от 10 HR45T до 72 HR45T	± 3,0 HR45T

Рабочие условия применения:

- температура окружающего воздуха ,оС ..........................................................от 10 до 35;

- относительная влажность окружающего воздуха, не более, %...................................70.

Напряжение питания от сети переменного тока частотой (50±1) Гц ................. 220±22 В.

Габаритные размеры, мм, не более:

- длина.................................................................................................................................400;

- ширина ............................................................................................................................650;

- высота..............................................................................................................................1440.

Масса, кг, не более............................................................................................................190.

Габаритные размеры рабочего пространства, мм, не более:

- ширина ............................................................................................................................220;

- высота 380.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер NEMESIS 9000RS........................................................................................1 шт.;

вспомогательные оборудование.........................................................................1 комплект;

руководство по эксплуатации NEMESIS 9000RS - 01 РЭ..........................................1 шт.

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:

- (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRB; (83±3) ША;

- (92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) Ш30Т; (76±6) HR30Т.

Сведения о методах измерений

Твердомеры Роквелла NEMESIS 9000RS. Руководство по эксплуатации. NEMESIS 9000RS - 01 РЭ

Нормативные документы устанавливающие требования к твердомерам Роквелла NEMESIS 9000RS

1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2 ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С».

3 ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу).

4 ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

5 Техническая документация изготовителя.

Лист № 4 Всего листов 4

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
