Твердомеры Виккерса NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP, 58407-14

58407-14
Твердомеры Виккерса NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Документы
Карточка СИ
Номер в госреестре 58407-14
Наименование СИ Твердомеры Виккерса
Обозначение типа СИ NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP
Изготовитель "INNOVATEST Europe BV", Нидерланды
Год регистрации 2014
Срок свидетельства 09.09.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Твердомеры Виккерса NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

Описание

Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

К твердомерам NEXUS 4303-IMP, NEXUS 4504-IMP подключается персональный компьютер. Основываясь на изображении отпечатка на испытуемой поверхности, полученном CCD камерой, выполняется автоматическое измерение длины диагонали отпечатка и вычисляется твердость по Виккерсу. Твердомеры NEXUS 4303-IMP, NEXUS 4504-IMP могут быть оборудованы предметными столиками различных конфигураций, с электроприводом или без него, а также автофокусом.

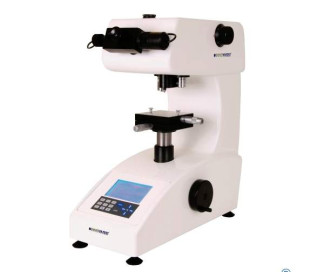

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

место нанесения знака утверждения типа

тт

/С\

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений. Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма

исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

INNOVATEST (для твердомеров NEXUS 4303, NEXUS 4504)

IMPRESSIONS ХТ (для твердомеров NEXUS 4303-IMP, NEXUS 4504-IMP)

v 2.01 и выше v 1.07 и выше

-

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки по шкалам Виккерса

-    для твердомеров NEXUS 4303, NEXUS 4303-IMP, Н:...................0,245; 0,490; 0,981; 1,96;

2,94; 4,90; 9,81, 19,61; 29,42; 49,03; 98,07; 196,1; 294,2;

-    для твердомеров NEXUS 4504, NEXUS 4504-IMP, Н:........................0,981; 1,96; 2,94; 4,90;

9,81, 19,61; 29,42; 49,03;.98,07; 196,1; 294,2; 490,3. Пределы допускаемой относительной погрешности нагрузки для нагрузок

0,245 Н; 0,490 Н; 0,981 Н, %...............................................................................................................± 1,5.

Пределы допускаемой относительной погрешности нагрузки для нагрузок

1,96 Н; 2,94 Н; 4,90 Н; 9,81 Н; 19,6 Н, 29,42; 49,03; .98,07; 196,1; 294,2; 490,3, %.....................± 1,0.

Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,025 ...........................от 50 до 250.

Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,05.............................от 50 до 550.

Диапазон измерений твердости по шкале Виккерса (HV), HV 0,1..................................от 50 до 850.

Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,2; HV 0,3;

HV 0,5......................................................................................................................................от 50 до 1250.

Диапазон измерений твердости по шкалам Виккерса (HV), HV 1; HV 2; HV 3; HV 5;

HV 10; HV 20; HV 30; HV 50...................................................................................................от 50 до 1500.

Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.

Обозначение шкалы твёрдости

Интервалы измерений твёрдости HV

100±

50

200±

50

300±

50

400±

50

500±

50

600±

50

700±

50

800±

50

900± 1225± 50 275

Пределы допускаемых абсолютных погрешностей твердомеров, HV

(±)

HV 0,025

15

25

-

-

-

-

-

-

-

-

HV 0,05

13,5

25

35

49,5

60,5

-

-

-

-

-

HV 0,1

10,5

20

35

49,5

60,5

71,5

82,5

102

-

-

HV 0,2

6

15

28

40,5

55

71,5

82,5

102

114

180

HV 0,3

6

12,5

21

31,5

44

58,5

75

85

104,5

165

HV 0,5

4,5

12,5

12,5

27

33

45,5

52,5

68

76

165

HV 1

4,5

10

14

18

27,5

32,5

37,5

51

57

120

HV 2

4,5

7,5

10,5

18

22

26

30

34

47,5

90

HV 3

4,5

7,5

10,5

13,5

22

26

30

34

40

60

HV 5

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

38

60

HV 10

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

28,5

45

HV 20

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

28,5

30

HV 30

4,5

7,5

7

9

11

13

15

17

19

30

HV 50

4,5

7,5

7

9

11

13

15

17

19

30

Примечание: в твердомерах NEXUS 4303, NEXUS 4303-IMP используются шкалы HV 0,025 - HV 30; в твердомерах NEXUS 4504, NEXUS 4504-IMP используются шкалы HV 0,1 - HV 50.

Рабочие условия применения:

-    температура окружающего воздуха ,оС........................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %.................................70.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В...............220±22.

Габаритные размеры, мм, не более:

-    длина.................................................................................................................................250;

-    ширина ............................................................................................................................610;

-    высота................................................................................................................................650.

Масса, кг, не более..............................................................................................................51.

Габаритные размеры рабочего пространства, мм, не более:

-    ширина ............................................................................................................................135;

-    высота    165.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер NEXUS 4303, или NEXUS 4303-IMP, или NEXUS 4504,

или NEXUS 4504-IMP (по заказу)......................................................................................1 шт.;

вспомогательное оборудование.................................................................................1 комплект;

руководство по эксплуатации NEXUS 4000 - 01 РЭ...........................................................1 шт.

Поверка

осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV.

Сведения о методах измерений

Твердомеры Виккерса NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP. Руководство по эксплуатации. NEXUS 4000 - 01 РЭ.

Нормативные документы, устанавливающие требования к твердомерам Виккерса NEXUS 4303, NEXUS 4303-IMP, NEXUS 4504, NEXUS 4504-IMP

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

3    ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

4    ГОСТ 8.063-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

5    Техническая документация фирмы-изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
