| Номер в госреестре | 58409-14 |
| Наименование СИ | Система измерительная в составе системы управления и защиты реактора (СУЗ) энергоблока №3 Ростовской АЭС |
| Изготовитель | Филиал ОАО "Концерн Росэнергоатом" "Ростовская атомная станция" (Ростовская АЭС), г.Волгодонск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Система измерительная в составе системы управления и защиты реактора (СУЗ) энергоблока №3 Ростовской АЭС (далее - СУЗ) предназначена для измерений следующих величин, являющихся технологическими параметрами реакторной установки (далее - РУ) энергоблока №3 Ростовской АЭС: температуры, давления, активной электрической мощности, частоты напряжения, нейтронной мощности, периода и реактивности реактора, параметров сейсмических воздействий на энергоблок №3.
СУЗ включает в себя подсистему инициирующей части СУЗ (далее - АЗ-ПЗ) и подсистему исполнительной части СУЗ, входящую в комплекс электрооборудования СУЗ (далее -КЭ СУЗ).
СУЗ состоит из двух независимых комплектов оборудования. Каждый измерительный канал (далее - ИК) является троированным: один и тот же параметр измеряется тремя датчиками, измерительная информация с которых поступает на различные входы вторичной части ИК.
Функции АЗ-ПЗ:
- измерения технологических параметров РУ, а также параметров сейсмических воздействий на энергоблок №3;
- сравнения измеренных параметров с уставками;
- архивирования измерительной информации, формируемой в подсистеме;
- обмена измерительной информацией с другими системами энергоблока №3.
Основными измерительными функциями КЭ СУЗ являются:
- измерение давления пара в главном паровом коллекторе (далее - ГПК) и давления над активной зоной 1 контура;
- отображение поступающих из подсистемы АЗ-ПЗ скорректированных значений мощности реактора.
Состав подсистемы АЗ-ПЗ:
1. Аппаратура формирования сигналов защит (далее - АФСЗ).
В состав АФСЗ входят ИК температуры. Термопара типа ТХК-01 (Госреестр №13481-12) осуществляет первичное измерительное преобразование температуры в напряжение. Сигнал поступает на устройство накопления и обработки УНО-324Р, осуществляющее его преобразование в цифровой сигнал и его обработку с последующей передачей в аппаратуру отображения и протоколирования (далее - АОП), а также преобразование измерительной информации в аналоговый частотно-модулированный сигнал (10-50) кГц для передачи в другие подсистемы. Компенсация температуры холодного спая осуществляется с помощью термопреобразователя сопротивления ТСП-06 с градуировкой 100П (Госреестр №14457-13).
ИК давления, перепада давления и уровня состоят из датчиков давления ТЖИУ 406-М100-АС (Госреестр №47462-11), преобразующих измеряемые физические величины в унифицированные сигналы силы постоянного тока (4-20) мА (УТС), и УНО-324Р, где производится аналого-цифровое преобразование и обработка с последующей передачей в АОП, а также преобразование измерительной информации в аналоговый частотно-модулированный сигнал (10-50) кГц для передачи в другие подсистемы.
В состав АФСЗ входят расчетные ИК разностей температур. Расчет производится на основе измерительной информации ИК температуры и давления. При этом давление пересчитывается в температуру насыщения воды на основе таблиц, занесенных в память УНО-324Р.
В ИК активной мощности сигнал с измерительных трансформаторов тока ТОЛ-СЭЩ-10 (Госреестр № 32139-11) и напряжения НОЛ-СЭЩ-6-У2 (Госреестр № 35955-12) поступает на измерительный преобразователь ФЕ1883-АД (Госреестр № 43479-09), осуществляющий расчет активной мощности. Измерительная информация с преобразователя поступает в виде УТС на УНО-324Р, где производится аналого-цифровое преобразование и обработка с последующей передачей в АОП, а также преобразование измерительной информации в аналоговый частотно-модулированный сигнал (10-50) кГц для передачи в другие подсистемы.
Частота питания ГЦН измеряется преобразователем ФЕ1883-АД, измеряющим частоту сигнала, поступающего с измерительного трансформатора напряжения. Частота преобразуется в УТС и поступает на УНО-324Р, где производится аналого-цифровое преобразование и обработка с последующей передачей в АОП, а также преобразование измерительной информации в аналоговый частотно-модулированный сигнал (10-50) кГц для передачи в другие подсистемы.
2. Аппаратура контроля нейтронного потока (далее - АКНП).
В состав ИК нейтронной мощности реактора входят датчики нейтронного потока УДПН-33Р, УДПН-37Р (Госреестр № 45141-10), выходным сигналом которых является стохастическая последовательность импульсов, количество которых в единицу времени пропорционально плотности нейтронного потока. Сигнал с датчиков поступает на вспомогательный блок БХ-160Р1, а затем на устройство УНО-325Р, осуществляющее обработку сигнала и его преобразование:
- в цифровой сигнал для передачи в АОП и на цифровые дисплеи БИЦ-98Р;
- в унифицированный сигнал (4-20) мА для передачи в КЭ СУЗ;
- в частотный сигнал в диапазоне (125-18750) Гц для передачи в аппаратуру разгрузки и ограничения мощности (далее - АРОМ).
В АКНП также входят расчетные ИК периода и реактивности реактора. Расчет производится в УНО-325Р на основе измерительной информации ИК нейтронной мощности реактора.
Результаты измерений отображаются на цифровых дисплеях БИЦ-98Р, располагающихся на блочном и резервном пунктах управления. Также импульсный сигнал, соответствующий нейтронной мощности реактора, передается в аппаратуру контроля фиксации внутрикор-пусных устройств (далее - АК ВКУ).
3. Аппаратура контроля загрузки / перегрузки топлива (далее - АКП).
В состав ИК плотности нейтронного потока входят датчики нейтронного потока УДПН-35Р (Госреестр № 45141-10). Сигнал с датчиков поступает через вспомогательные блоки БХ-160Р на устройство УНО-327Р, осуществляющее обработку сигнала и его преобразование в цифровой сигнал для передачи в аппаратуру отображения и протоколирования (АОП) и в аналоговый частотный сигнал (10-50) кГц для передачи на устройства сигнализации БСР-41Р, которые обеспечивают звуковую сигнализацию, тональность которой зависит от измеряемой плотности нейтронного потока.
В АКП также входят расчетные ИК периода реактора. Расчет производится в УНО-327Р на основе измерительной информации ИК плотности нейтронного потока.
4. АРОМ принимает от АФСЗ и АКНП частотные сигналы. В УНО-326Р они преобразуются в цифровые и передаются в АОП.
5. Аппаратура индустриальной антисейсмической защиты (далее - АИАЗ).
В состав ИК сейсмического ускорения входят датчики СД-4 (Госреестр № 40832-09), осуществляющие преобразование измеряемой величины в сигнал УТС и передачу его в АОП через блоки коммутации БКК-01. В АОП (в УНО-328Р) осуществляется аналого-цифровое преобразование этих сигналов, их регистрация, архивирование и отображение на дисплее
УНО-328Р, а также передача в другие системы. Регистрация и архивирование сигналов АИАЗ осуществляется при получении от АИАЗ специального дискретного сигнала.
6. АК ВКУ осуществляет преобразование поступающих из АКНП импульсных частот-но-модулированных сигналов в сигналы силы постоянного тока (0-20) мА для передачи в систему контроля вибраций (далее - СКВ).
Сигнал поступает на узел ввода частоты ПТИ-33Р1. Блок ПНО-188Р выполняет считывание данных с регистров узлов ввода частоты ПТИ-33Р1, и производит обработку информации. Модуль AO16-V8 (FASTWEL) выполняет преобразование 12-разрядных сигналов в сигнал (0-5) В, который затем преобразуется в модуле 5B39-03 (Analog Devices) в унифицированный сигнал (0-20) мА, который затем передается в СКВ.
7. В функции АОП входят: сбор, обработка, архивация, отображение и передача измерительной информации в систему верхнего блочного уровня (далее - СВБУ).
В состав АОП входит устройство обработки и накопления УНО-328Р, осуществляющее:
- прием цифровых сигналов от подсистем, их регистрацию, архивирование и отображение на дисплее УНО-328Р;
- прием и преобразование аналоговых сигналов от АИАЗ;
- передачу измерительной информации в другие системы: СВБУ, систему контроля управления и диагностики (СКУД) и аппаратуру сигнализации первопричины, реализованную на типовых программно-технических средствах (АСП ТПТС).
В КЭ СУЗ входят ИК аналого-цифрового преобразования УТС, осуществляющегося в устройстве АРМ7К4. Наряду с преобразованием осуществляется обработка, архивирование и передача измерительной информации в устройство ШЛОСК4, на серверы ШСРК4 и на БПУ, где происходит ее отображение.
В состав ИК давления входят датчики давления ТЖИУ406-М100-АС (Госреестр №47462-11) осуществляющие преобразование физической величины в УТС. Сигналы с датчиков поступает в устройство АРМ7К4, где осуществляется их аналого-цифровое преобразование, обработка, архивирование и передача в устройство ШЛОСК4, на серверы ШСРК4 и на БПУ, где происходит отображение измерительной информации.
Программное обеспечение состоит из программного обеспечения вторичной части СУЗ: модулей, входящих в состав устройств УНО и ПО устройства АРМ7К4. Идентификационные данные ПО указаны в таблице 1.

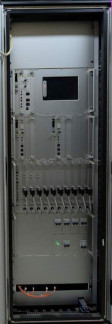

Все компоненты вторичной части СУЗ, смонтированы в электротехнических шкафах. Каждый шкаф закрывается на ключ, и имеет функцию сигнализации об открытии двери. Прикладное ПО всех шкафов контролирует версии ПО и контрольные суммы входящих в его состав компонентов, исключая возможность их несанкционированной замены, имеет функцию сигнализации и отключения при несовпадении версий или контрольных сумм.
Уровень защиты ПО от изменений - «С».
Метрологические характеристики СУЗ оцениваются с учетом влияния ПО всех компонентов, входящих в ее состав.
| Таблица | - Идентификационные данные прог | раммного обеспечения | ||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| ПО блока ПНО-329Р | РУНК.01058-01 | Не ниже 0105801 | По номеру версии | Не используется |
| ПО блока ПНО-227Р | РУНК.01047-01 | Не ниже 0104701 | По номеру версии | Не используется |
| ПО блока ПНО-228Р | РУНК.01048-01 | Не ниже 0104801 | По номеру версии | Не используется |
| ПО блока ПНО-235Р | РУНК.01043-01 | Не ниже 0104301 | По номеру версии | Не используется |
| ПО блока ПНО-236Р | РУНК.01041-01 | Не ниже 0104101 | По номеру версии | Не используется |
| ПО блока БНО-192Р | РУНК.01045-01 | Не ниже 0104501 | По номеру версии | Не используется |
| ПО устройства АРМ7К4 | ПИБШ.50657- 01 | Не ниже 5065701 | По номеру версии | Не используется |
которых приведены в Таблице 3)
| № | Измеряемая величина | Диапазон измерений | Датчик | Вторичная часть ИК | Погрешность* ИК в рабочих условиях | ||||
| Тип | Выходной сигнал (входной сигнал вторичной части) | Пределы допускаемой основной погрешности* | Тип | Выходной сигнал | Пределы допускаемой погрешности* в рабочих условиях | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 1 | Температура воды в «горячей нитке» реакторной установки | от 0 до 400 °С | ТХК-01 | От 0 до 31,49 мВ | Класс допуска 2 | УНО- 324Р (мо дуль ППН- 142Р) | 12 бит на выходе модуля БВЦ-263Р (в АОП) | ± 0,5 % | ± 1,05 %** |
| 2 | Температура воды в «холодной нитке» реакторной установки | от 0 до 400 °С | От 0 до 31,49 мВ | 12 бит на выходе модуля БВЦ-263Р (сигнал в АОП); от 10 до 50 кГц (сигнал в АКНП) | |||||
| 3 | Температура «свободных концов» термопар ИК №1,2 | от 0 до 100 °С | ТСП-06 (100П) | От 100 до 139,1 Ом | Класс допуска А | ± 0,59 % | |||
| 4 | Давление теплоносителя над активной зоной (давление в первом контуре) | от 0 до 250 кгс/см2 | ТЖИУ 406ДИ-М100-АС | От 4 до 20 мА | ± 0,25 % | УНО- 324Р (модуль ППН-141 Р) | ± 0,25 % | ± 0,71 % | |
| 5 | Давление пара в главном паровом коллекторе | от 0 до 100 кгс/см2 | ТЖИУ 406ДИ-М100-АС | От 4 до 20 мА | ± 0,25 % | 12 бит на выходе модуля БВЦ-263Р (сигнал в АОП) | ± 0,71 % | ||
| 6 | Давление пара в паропроводе второго контура | от 0 до 100 кгс/см2 | ТЖИУ 406ДИ-М100-АС | От 4 до 20 мА | ± 0,25 % | ± 0,71 % | |||
| 7 | Давление воздуха под гермооболочкой | от минус 0,5 до 0,5 кгс/см | ТЖИУ 406ДИВ-М100-АС | От 4 до 20 мА | ± 0,25 % | ± 0,71 % | |||
| 8 | Перепад давления воды на гцн | от 0 до 10 кгс/см2 | ТЖИУ 406 ДД-М100-АС | От 4 до 20 мА | ± 0,25 % | ± 0,71 % | |||
* - границы интервала допускаемой погрешности, приведенной к диапазону измерений; ** - с учетом погрешности канала компенсации температуры холодного спая.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 9 | Уровень питательной воды в парогенераторе | от 0 до 400 см | ТЖИУ 406ДД-М100-АС | От 4 до 20 мА | ± 0,25 % | УНО- 324Р (модуль ИЛН- 141Р) | ± 0,71 %* | ||
| 10 | Уровень теплоносителя в компенсаторе давления | от 0 до 630 см | ТЖИУ 406ДД-М100-АС | От 4 до 20 мА | ± 0,25 % | ± 0,25 % | ± 0,71 %* | ||
| 11 | Давление пара в паропроводе за регулирующими клапанами ТПН | от 0 до 10,0 кгс/см2 | ТЖИУ 406ДА-М100-АС | От 4 до 20 мА | ± 0,25 % | 12 бит на выходе модуля БВЦ-263Р (сигнал в АОП) | ± 0,71 %* | ||
| 12 | ИК разности температуры насыщения в первом контуре и в «горячей нитке» | от 10 до 100 °С | Расчет производится на основе косвенного измерения температуры насыщения (по измерительной информации ИК № 4) и измерительной информации ИК № 1 | УНО- 324Р | Пределы допускаемой | ||||
| 13 | ИК разности температур насыщения в первом и во втором контурах | от 75 до 100 °С | Расчет производится на основе косвенного измерения температуры насыщения в первом контуре (по измерительной информации ИК № 4) и во втором (по измерительной информации ИК № 5) | приведенной погрешности расчета ±0,5 % | |||||
- В данную погрешность не входит методическая составляющая
Таблица 3 а - Состав и основные характеристики ИК активной мощности и частоты питания ГЦН, первичная часть (подсистема АФСЗ)
| № | Измеряемая величина | Диапазон измерений | Трансформаторы | Нормирующий преобразователь | |||||
| Тип | Коэффициент преобразования | Класс точности по ГОСТ | Вых. сигнал (вх. сигнал нормирующего преобразователя) | Тип | Вых. сигнал (вх. сигнал вторичной части) | Границы интервала допускаемой основной погрешности | |||
| 1 | Активная мощность ГЦН | от 0 до 16368 кВт | Трансформатор тока ТОЛ-СЭЩ-10 | 1500/5 | 0,5S | от 0,05 до 5 А | ФЕ1883- АД-2-3- 3-03-N-1 | от 4 до 20 мА | ± 1,0 % (приведена к номинальному значению мощности 866 ВА) |
| Трансформатор напряжения НОЛ-СЭЩ-6-У2 | 6300:V3/ 100: V3 | 1,0 | от 20 до 120 В | ||||||
| 2 | Частота питания ГЦН | от 45 до 55 Гц | Трансформатор напряжения НОЛ-СЭЩ-6-У2 | 6000/100 | 1,0 | от 20 до 120 В | ФЕ1883- АД-2-3- 3-03-N-1 | от 4 до 20 мА | ± 0,63 % (приведена к номинальному значению 50 Гц) |
| № | Вторичная часть ИК | Г раницы интервала допускаемой относительной погрешности ИК | ||
| Тип | Выходной сигнал | Пределы допускаемой погрешности приведенной к диапазону изменения входного сигнала в рабочих условиях | ||
| 1 | УНО-324Р (модуль ШШ-141Р) | 12 бит на выходе модуля БВЦ-263Р (сигнал в АОП) | ± 0,25 % | ± 2,5 % * |
| 2 | УНО-324Р (модуль ШШ-141Р) | 12 бит на выходе модуля БВЦ-263Р (сигнал в АОП) и от 10 до 50 кГц (сигнал в АКНП, АРОМ) | ± 0,25 % | ± 0,73 % ** |
* - значение рассчитано для номинальных значений тока и напряжения 1ном=5 А, ином=100 В; при других значениях расчет производить по формуле:
5 ик = 1,15.
бик - относительная погрешность измерительного канала;
Р Diвх
5Тт + 5Тн + 5©Р + 5Лс + (Уфе • -^)2 + (Увик • ~4)2 , где
Pi i - 4
5 < i
5тт (5ш) - относительная амплитудная погрешность трансформатора тока (напряжения);
50Р - составляющая погрешности ИК, обусловленная угловыми погрешностями трансформаторов,
80P = 0,029 •(©ТТ + 0ТН )j
cos j
©гг (0ТН) - предел допускаемой угловой погрешности, в минутах, трансформатора тока (напряжения); cos9 - косинус угла между током и напряжением (расчет проводился для значения 0,8);
8Лс - относительная погрешность измерительного канала;
Уфе - приведенная погрешность нормирующего преобразователя;
РНом - номинальное значение мощности с учетом коэффициентов трансформации ТТ и ТН, к которому приведена уФЕ;
Р; - измеренное значение мощности с учетом коэффициентов трансформации ТТ и ТН (расчет проводился для значения 866 В-А); уВик - приведенная погрешность вторичной части ИК (приведена к );
А1вх - диапазон изменения входного токового сигнала вторичной части;
iHKi - поступившее значение входного токового сигнала, (расчет проводился для значения 20 мА).
** - погрешность ИК приведена к номинальному значению частоты (50 Гц), трансформатор напряжения не вносит погрешности.
| № | Измеряемая величина | Диапазон из-мере- ний* | Датчик | Вторичная часть | Г раницы интервала допускаемой погрешности ИК в рабочих условиях | |||||
| Плотность потока нейтронов -1 -2 с см | Тип | Вых. сигнал датчика (вх. сигнал вторичной части) | Пределы допускаемой погрешности в раб. условиях** | Тип | Выходной сигнал | Пределы допускаемой погрешности в рабочих условиях | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | Нейтронная мощность реактора в поддиапазоне ПД | от 10-7до 10-2 % от Кном*** | от 1,0 до 1,0106 | УДПН- 33Р | от 0,5 до 5 104 имп./с | Относительная ± 20 % | УНО- 325Р | 12 бит на выходе модулей БНО, БИЦ (сигнал в АОП, на БПУ, РПУ) от 4 до 20 мА (сигнал в КЭ СУЗ) от 0,5 до 75 кГц (в АК ВКУ) | Относительная ± 10 % | Относительная ± 25,8 % |
| 2 | Нейтронная мощность реактора в поддиапазоне РД1 | от 110-3 до 150 % от ^ном | от 1,0104 до 2,1104 | УДПН- 37Р | от 0,5 до 7,5 104 имп./с | Относительная ± 20 % | Относительная ± 10 % (от 110-2 до 1 % Кном) Относительная ± 1 % (от 1-до 150 % Кном) | Относительная ± 25,8 % (от 110-2 до 1 % Кном) Относительная ± 23,2 % (от 1-до 150 % Кном) | ||
| 3 | Нейтронная мощность реактора в поддиапазоне РД2 | от 1 до 150 % от ^ном | от 5,0106 до 2,1104 | УДПН- 33Р | от 5 102 до 7,5 104 имп./с | Относительная ± 10 % | Относительная ± 1 % | Относительная ± 11,7 % | ||
* - при расчете поддиапазонов контроля в единицах плотности потока нейтронов предполагается, что плотность потока нейтронов в каналах ионизационных камер на уровне центра активной зоны, соответствующая номинальной мощности, составляет 1,4*109 см-2 *с-1
** - от 1 до 80 °С
8 2 8 *** - в данном ИК нейтронная мощность реактора отображается в диапазоне от 10 до 10 % от Кном. Нейтронная мощность в диапазоне от 10"
до 10-7 % от Кном рассчитывается путем усреднения измерительной информации, и погрешность в данном диапазоне не нормируется.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 4 | Период реактора | от 5 до 999 с | Расчетные параметры на основе измерительной информации о мощности реактора (ИК № 1-3) | УНО- 325Р | 12 бит на выходе модулей БНО, БИЦ (сигнал в АОП, на БПУ, РПУ) | Пределы допускаемой приведенной погрешности расчета: ± 20 % от значения уставки по периоду реактора (Туст*) в диапазоне от 110-8 до 1 % от Кном, ± 10 % от Туст - в диапазоне от 1 до 150 % от Кном | ||||
| 5 | Реактивность реактора | от минус 25 до +1 (в ед. р/Рэфф.) | Пределы допускаемой относительной погрешности расчета ± 20 % | |||||||
* - Туст равно 10, 20 и 40 с для сигналов аварийной защиты, предупредительной защиты и запрета по периоду реактора на действия соответственно.
Примечания:
ПД - пусковой диапазон;
РД - рабочий диапазон;
Период реактора - время, за которое мощность ядерного реактора изменяется в e раз (~2,7 раза).
Реактивность реактора- безразмерная величина, выражаемая соотношением:
kef 1
к f
где Е/ - эффективный коэффициент размножения нейтронов. В АКНП измеряется в единицах р /|3 эфф, где (3 эфф — эффективная доля выхода запаздывающих нейтронов.
| № | Измеряемая величина | Диапазон измерений | Датчик | Вторичная часть | Пределы допускаемой погрешности ИК | ||||
| Тип | Вых. сигнал (вх. сигнал вторичной части) | Пределы допускаемой погрешности | Тип | Выходной сигнал | Пределы допускаемой погрешности в раб. условиях | ||||
| АКП | |||||||||
| 1 | Плотность нейтронного потока | от 1,410-3 до 5,4 102 -1 -2 с см | УДПН-35Р | от 5 10-2 до 5 104 имп./с | Относительная ± 20 % | УНО- 327Р | 12 бит (сигнал в АОП) | Относительная ± 1 % | Относительная ± 21 % |
| 2 | Период реактора | от 5 до 999 с | Величина рассчитывается во вторичной части на основе информации о плотности нейтронного потока (ИК № 1 настоящей таблицы) | 12 бит (сигнал в АОП) | Пределы допускаемой приведенной погрешности расчета ± 20 % | ||||
| А | ИАЗ | АОП | |||||||
| 3 | Сейсмоускорение | от 0,05 до 5,4 м/с2 | СД-4 | от 4 до 20 мА | Основная* ± 1,5 % | УНО- 328Р | 12 бит | Относительная ± 1 % | Абсолютная ± (0,081 + 0,01 аизм) м/с |
* - пределы основной погрешности, приведенной к пороговому значению П1 (равному 0,67 м/с ), даны для нормальной температуры (20 ± 2) °С
| № | Тип ИК | Диапазон входного сигнала | Тип компонента ИК | Выходной сигнал | Пределы допускаемой погрешности в раб. условиях |
| АРОМ | |||||
| 1 | ИК преобразования частотных сигналов | от 10 до 50 кГц (от подсистемы АФСЗ) | УНО-326Р | 12 бит (сигнал в АОП) | Относительная ± 0,5 % |
| 2 | от 125 до 18750 Гц (от подсистемы АКНП) | ± 0,5 % от Ком | |||
| АК ВКУ | |||||
| 3 | ИК преобразования частотных сигналов | от 0,5 до 75 кГц (от подсистемы АКНП) | ПТИ-33Р1 => => ПНО-188Р => => АО16-У8 => => 5B39-03 => | 12 бит => => 12 бит=> => от 0 до 5 В=> => от 0 до 20 мА | Приведенная ± 1 % |
| № | Измеряемая величина | Диапазон измерений | Датчик | Вторичная часть | Пределы допускаемой основной погрешности ИК | ||||
| Тип | Вых. сигнал (вх. сигнал вторичной части) | Пределы допускаемой погрешности в рабочих условиях | Тип | Выходной сигнал | Пределы допускаемой погрешности в раб. условиях | ||||
| 1 | ИК преобразования унифицированного сигнала силы постоянного тока | от 4 до 20 мА | - | АРМ7К4 | 12 бит | ± 0,25 % (приведенная к диапазону) | ± 0,25 % (приведенная к диапазону) | ||
| 2 | Давление пара в ГПК | от 4,9 до 7,5 МПа | ТЖИУ406ДИ -М100-АС | от 4 до 20 мА | ± 0,25 % (приведенная к диапазону) | ± 0,25 % (приведенная к диапазону) | Приведенная ± 0,5 % | ||
| 3 | Давление над активной зоной первого контура | от 14,5 до 17,5 МПа | ТЖИУ406ДИ -М100-АС | ± 0,25 % (приведенная к диапазону) | ± 0,25 % (приведенная к диапазону) | ||||
Для датчиков давления условия эксплуатации согласно ГОСТ 15150-69 для исполне
Для преобразователей ФЕ1883-АД: температура
относительная влажность воздуха 25±5 °С;
до 80 % при температуре не более 25 °С, без конденсации влаги.
Для вторичной части: температура
относительная влажность воздуха
от 10 до 40 °С;
до 80 % при температуре не более 25 °С, без конденсации влаги.
Знак утверждения типа наносится типографским способом на титульные листы следующих документов:
- «Инструкция по эксплуатации комплекса оборудования системы управления и защиты реакторной установки (АСУЗ инициирующая часть)» ИЭ.3.АСУЗ.27.160;
- «Инструкция по эксплуатации. Аппаратура формирования сигналов защит. Энергоблок №3 Ростовской атомной станции» ИЭ.3.27.162;
- «Инструкция по эксплуатации. Аппаратура разгрузки и ограничения мощности реактора» ИЭ.3.РОМ.27.04;
- «Инструкция по эксплуатации аппаратуры индустриальной антисейсмической защиты (АИАЗ)» ИЭ.3.АИАЗ.27.164;
- «Инструкция по эксплуатации. Аппаратура контроля перегрузки АКП-02Р. Энергоблок №3 Ростовской атомной станции» ИЭ.3.АКП.27.86;
- «Калининская АЭС. Блок №4. Ростовская АЭС. Блок №3. Комплекс электрооборудования системы управления и защиты реактора ВВЭР-1000 (В-320). Общие сведения. Руководство по эксплуатации» ТАИК.500051.104 РЭ.
Комплектность поставки ИС УСБТ:
- датчики, программные, технические и программно-технические средства;
- комплект ЗИП и инструменты;
- эксплуатационная документация;
- методика поверки «Система измерительная в составе системы управления и защиты реактора (СУЗ) энергоблока №3 Ростовской АЭС. Методика поверки».
осуществляется по документу МП 58409-04 «Система измерительная в составе системы управления и защиты реактора (СУЗ) энергоблока №3 Ростовской АЭС. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2014 г.
Перечень основных средств поверки приведен в таблице 8.
| Эталонное средство измерений | Тип | Основные характеристики |
| Калибратор-измеритель унифицированных сигналов эталонный | ИКСУ- 2000 | Диапазон воспроизведения напряжения от минус 10 до 100 мВ, основная погрешность ±(1410-5 |U|+6) мкВ. |
| Магазин сопротивлений | Р4831 | Диапазон воспроизведения сопротивления постоянному току от 0,01 до 111111,10 Ом ступенями через 0,01 Ом. Класс точности 0,02/2-10-6. |
| Калибратор процессов многофункциональный | FLUKE 726 | Диапазон выходного/входного сигнала от 0 до 24 мА Пределы допускаемой основной погрешности: ±(0,0110-2 1восп +2 ед.мл.р) — в режиме воспроизведения -2 ±(0,0110 1изм. +2 ед.мл.р) — в режиме измерения |
| Частотомер | CNT- 91R | Диапазон измерения частоты от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности: до 1 Гц - ± 2,5 10-2 %; до 10 Гц - ± 2,5 10-3 %; до 100 Гц - ± 2,5 10-4 %; до 1 кГц - ± 2,5 10-5 %; до 10 кГц - ± 2,710-6%; до 100 кГц - ± 4,5 10-7 %. |
| Генератор сигналов произвольной формы | 33250А | Диапазон воспроизведения прямоугольных импульсов от 1 мкГц до 80 МГц, пределы допускаемой относительной погрешности ± 2 10- % |
приведены в документах:
- «Инструкция по эксплуатации комплекса оборудования системы управления и защиты реакторной установки (АСУЗ инициирующая часть)» ИЭ.3.АСУЗ.27.160;
- «Инструкция по эксплуатации. Аппаратура формирования сигналов защит. Энергоблок №3 Ростовской атомной станции» ИЭ.3.27.162;
- «Инструкция по эксплуатации. Аппаратура разгрузки и ограничения мощности реактора» ИЭ.3.РОМ.27.04;
- «Инструкция по эксплуатации аппаратуры индустриальной антисейсмической защиты (АИАЗ)» ИЭ.3.АИАЗ.27.164;
- «Инструкция по эксплуатации. Аппаратура контроля перегрузки АКП-02Р. Энергоблок №3 Ростовской атомной станции» ИЭ.3.АКП.27.86;
- «Калининская АЭС. Блок №4. Ростовская АЭС. Блок №3. Комплекс электрооборудования системы управления и защиты реактора ВВЭР-1000 (В-320). Общие сведения. Руководство по эксплуатации» ТАИК.500051.104 РЭ.
Нормативные и технические документы, устанавливающие требования к СУЗ
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Ос
новные положения
ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств
измерений
590 85 090. 33533.036-Ф.ТЗ- Ростовская АЭС. Блок №3. Частное техническое задание на соз-
2.М дание подсистемы инициирующей части СУЗ (АЗ-ПЗ УСБИ)
590 85 090.33533.036-Ф.ТЗ-3.М Ростовская АЭС. Блок №3. Частное техническое задание на создание комплекса электрооборудования системы управления и защиты (КЭ СУЗ)
Осуществление деятельности в области использования атомной энергии.
