Государственный реестр средств измерений

Антенны всенаправленные R&S®HF907OM, 58410-14

Антенны всенаправленные R&S®HF907OM (далее по тексту - антенны) совместно с измерительными приёмными устройствами предназначены для измерений плотности потока энергии электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 0,8 до 26,5 ГГц.
Документы
Карточка СИ
Номер в госреестре 58410-14
Наименование СИ Антенны всенаправленные
Обозначение типа СИ R&S®HF907OM
Изготовитель "Rohde & Schwarz GmbH & Co. KG", Германия
Год регистрации 2014
Срок свидетельства 13.08.2024
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Антенны всенаправленные R&S®HF907OM (далее по тексту - антенны) совместно с измерительными приёмными устройствами предназначены для измерений плотности потока энергии электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 0,8 до 26,5 ГГц.

Описание

Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

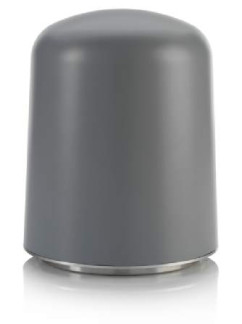

Конструктивно антенны состоят из двух симметричных алюминиевых элементов в форме чаши, расположенных на алюминиевом стержне, заполненном пеноматериалом, и обеспечивающих механическую прочность и устойчивость антенн. При работе на частотах ниже 7 ГГц принцип действия соответствует широкополосной дипольной антенне, на частотах выше 7 ГГц принцип возбуждения антенн схож с рупором. Алюминиевое основание антенн

Лист № 2 Всего листов 4

обеспечивает дополнительную развязку их с подстилающей основой. Выход антенн представляет собой коаксиальный разъём типа N с номинальным входным сопротивлением 50 Ом. Антенны вмонтированы в защитный пластиковый корпус, обеспечивающий их работу в сложных метеоусловиях.

Для измерений параметров электромагнитных полей антенны подключаются к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности, либо иного приемного устройства. Для излучения электромагнитной энергии антенны подключаются к выходу генератора сигналов.

Программное обеспечение - отсутствует.

Технические характеристики

Метрологические и технические характеристики антенн приведены в Таблице 1.

Таблица 1

Наименование параметра или характеристики

Значение характеристики

Диапазон рабочих частот

от 0,8 до 26,5 ГГц

Диапазон изменения коэффициента усиления

от 1 до 5 дБ

Пределы допускаемой относительной погрешности коэффициента усиления:

± 2,5 дБ

КСВН входа, не более

2,5

Неравномерность диаграммы направленности H-плоскости, не более

1,5 дБ

Масса, не более

1,5 кг

Габаритные размеры (диаметр х высота), не более

210x265 мм

Рабочие условия эксплуатации: температура окружающего воздуха относительная влажность воздуха

от минус 30 °С до плюс 50 °С 80 %

Типовые значения коэффициента усиления антенн представлены на рисунке 3.

Знак утверждения типа

Знак утверждения типа наносится на правый нижний угол этикетки с условным названием прибора способом печати на самоклеющейся пленке. Этикетка размещается на торцевой части корпуса антенны.

На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.

Комплектность

Комплект поставки прибора приведен в таблице 2. Таблица 2

№ п/п

Наименование

1

Комплект упаковки - 1 шт.

2

Антенна всенаправленная R&S®HF9070M - 1 шт.

3

Руководство по эксплуатации - 1 шт.

Поверка

осуществляется по документу МП-РТ-2055-2014 «Антенны всенаправленные R&S®HF9070M. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест - Москва» « 20 » января 2014 г.

Основное оборудование необходимое для поверки приведено в таблице 3.

Таблица 3

Наименование средства поверки

Требуемые технические характеристики средства поверки

Пределы измерений

Пределы допускаемой погрешности

Анализатор электрических цепей векторный ZVA50 Госреестр № 48355-11

от 10 МГц до 50 ГГц КСВН: от 1,05 до 10

± 5 %

Антенный измерительный комплект АИК1-40А Госреестр № 36492-07

от 1 до 40 ГГц

± 2 дБ

Комплект антенн измерительных рупорных П6-38 Госреестр № 36492-07

от 1,5 до 37,5 ГГц

± 2 дБ

Антенна измерительная П6-11 Госреестр № 46561-11

от 30 до 3000 МГц

± 1 дБ

Антенна измерительная П6-11 Госреестр № 46561-11

от 30 до 3000 МГц

± 1 дБ

Сведения о методах измерений

Методы измерений с помощью антенн содержатся в документе «Антенны всенаправленные R&S®HF9070M. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к антеннам всенаправленным R&S®HF907OM

Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия.

Лист № 4 Всего листов 4

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора).
