| Номер в госреестре | 58412-14 |
| Наименование СИ | Измерители АЧХ |
| Изготовитель | ФГУП "Ростовский-на-Дону НИИ радиосвязи" (РНИИРС), г.Ростов-на-Дону |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

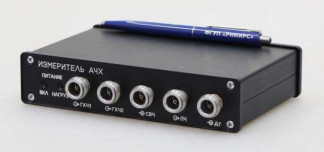

Измерители АЧХ (в дальнейшем - измерители) предназначены для воспроизведения уровней мощности СВЧ сигналов и измерения мощности СВЧ сигналов используемых для проверки АЧХ трактов трансляции, усилителей, приемных модулей, преобразователей частоты в диапазоне частот от 950 до 4400 МГц.
Принцип действия измерителей АЧХ основан на использовании генератора качающейся частоты, выходной сигнал которого подается на вход испытуемого устройства и измерение его мощности на выходе устройства с помощью амплитудного детектора (АД) с последующим отображением результатов на индикаторе.
В состав измерителей входят:
- генератор качающейся частоты 1 (ГКЧ1);
- генератор качающейся частоты 2 (ГКЧ2);
- преобразователь частоты (ПРЧ);
- амплитудный детектор (АД);
- микроконтроллер (МК);
- контроллер USB;
- стабилизатор напряжения;
- программное обеспечение ИУЯД.01634-01.
ГКЧ1 и ГКЧ2 формируют фиксированные или сканирующие сигналы в рабочем диапазоне частот, независимо друг от друга или с программно управляемой расстройкой.
АД предназначен для измерения мощности сигнала, необходимой для построения графика частотной характеристики.
Работа измерителей осуществляется под управлением компьютера (не входит в комплект поставки) с специализированным программным обеспечением «Измеритель АЧХ» ИУЯД.01634-01. Команды из компьютера через контроллер USB поступают в микроконтроллер (МК), который формирует команды для управления блоками измерителя АЧХ.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и
нанесения оттисков клейм
Конструкция измерителей АЧХ обеспечивает ограничение доступа к программному обеспечению в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, уровень защиты «А» по МИ 3286-2010.
Программное обеспечение, установленное на внутреннем контроллере прибора, по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала.
| Наименование программного обеспечения | Идентификацио нное наименование программного обеспечения | Номер версии (идентификацион ный номер) программного обеспечения | Цифровой идентификатор п рограммного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Измеритель АЧХ | ИУЯД.468161.0 03 | Не ниже v 1.0.0.36 | CB4D6332 | CRCMD5 |
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 950 до 4400 |
| Диапазон установки мощности выходного сигнала генератора ГКЧ1, дБм* (шаг 0,5 дБм) | от минус 50 до минус 20 |
| Диапазон установки мощности выходного сигнала генератора ГКЧ2, дБм (шаг 0,5 дБм) | от минус 20 до плюс 5 |
| Пределы допускаемой относительной погрешности установки частоты в диапазоне рабочих температур | ±5Т0-6 |
| Пределы допускаемой относительной погрешности установки мощности выходного сигнала генератора ГКЧ1, % | ±25 |
| Пределы допускаемой относительной погрешности установки мощности выходного сигнала генератора ГКЧ2, % | ±25 |
| Пределы допускаемой относительной погрешности измерения СВЧ амплитудного детектора в диапазоне рабочих частот при измерении мощности от минус 50 дБм до минус 5 дБм, % | ±25 |
* - дБм обозначает уровень в дБ относительно 1 мВт
Масса - не более 1 кг;
Габариты (длина х ширина х высота) - не более 168 х 127 х 37 мм.
Питающее напряжение - 12 В.
Рабочие условия эксплуатации:
Температура окружающей среды: от плюс 15 до плюс 35 0С.
Знак утверждения типа и этикетка размещается на задней панели измерителей АЧХ.
На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.
Комплект поставки прибора приведен в таблице 1.
Таблица 1
| Наименование, тип | Обозначение изделия | Количество |
| Измеритель АЧХ | ИУЯД.468161.003 | 1 |
| Руководство по эксплуатации | ИУЯД.468161.003РЭ | 1 |
| Паспорт | ИУЯД.468161.003ПС | 1 |
| Специализированное программное обеспечение | ИУЯД.01634-01 | 1 |
| Кабель СВЧ | ИУЯД.685671.034 | 1 |
| Кабель USB 2/0 A-B | -- | 1 |
| Импульсный источник питания | -- | 1 |
| Упаковка | ИУЯД.468916.110 | 1 |
осуществляется по документу МП-РТ-2100-2014 «Измерители АЧХ. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 21 апреля 2014 г.
Основные средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Измеритель мощности СВЧ сигналов | Диапазон частот 10 МГц-18 ГГц Динамический диапазон от -70 дБм до 20 дБм | 0,25 дБм | Измеритель мощности с блоком Е4418В и первичным преобразователем Е4412А |
| Частотомер | Диапазон частот 0,001 Гц до 40 ГГц | 5F<±2-10"7 | Частотомер электронносчетный CNT-90XL |
| Генератор сигналов | Диапазон частот от 100 кГц до 43,5 ГГц | 50 = ± 1-10-6 | Генератор сигналов SMF100A |
Методы измерений с помощью измерителей АЧХ указаны в эксплуатационном документе «Измерители АЧХ. Руководство по эксплуатации. ИУЯД.468161.003РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям АЧХ
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.562-2007. Государственная поверочная схема для средств измерения мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Измеритель АЧХ. Технические условия ИУЯД.468161.003 ТУ.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
