| Номер в госреестре | 58414-14 |
| Наименование СИ | Пикфлоуметры |
| Обозначение типа СИ | OMRON Peak Flow Meter PFM20 |
| Изготовитель | "Clement Clarke International Ltd.", Великобритания; Фирма "OMRON Healthcare Europe B.V.", Нидерланды |
| Год регистрации | 2014 |
| Срок свидетельства | 24.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Пикфлоуметр OMRON Peak Flow Meter PFM20 предназначен для функциональной диагностики легких на основе измерений пиковой объемной скорости форсированного выдоха человека.
Принцип действия пикфлоуметра OMRON Peak Flow Meter PFM20 основан на перемещении поршня внутри цилиндрического корпуса под действием воздушного потока. Максимальное перемещение поршня фиксируется на измерительной шкале с помощью стрелочного индикатора.
Конструктивно пикфлоуметр состоит из цилиндрического корпуса со стержнем, по которому перемещается поршень с пружиной, стрелки-индикатора результатов измерений, трех цветных зональных маркеров - клипс, загубника для детей.

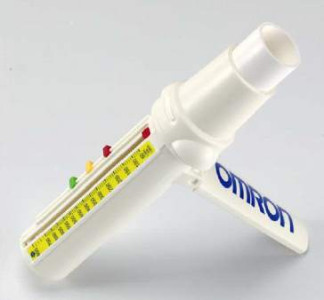

Общий вид пикфлоуметра OMRON Peak Flow Meter PFM20 представлен на рисунке 1.
X
Рисунок 1 - Пикфлоуметр OMRON Peak Flow Meter PFM20
| 1 | 2 |
| Диапазон измерений пиковой объемной скорости, л/мин | от 60 до 800 |
| Пределы допускаемой абсолютной погрешности измерений пиковой объемной скорости в диапазоне: -абсолютная, от 60 до 100 л/мин, л/мин -относительная, от 100 до 800 л/мин, % | ±10 ±10 |
| Г абаритные размеры, не более, мм | 138(Д)х45(Ш)х35(В) |
| 1 | 2 |
| Масса не более, г: | 73 |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, гПа Условия хранения: -температура окружающей среды, °С -относительная влажность, % | от 10 до 35 от 30 до 75 от 850 до 1060 от минус 5 до 50 от 10 до 95 |
Знак утверждения типа наносят на титульный лист руководства по эксплуатации методом печати.
В комплект поставки входят:
1 Пикфлоуметр.
2 Загубник.
3 Набор маркеров.
4 Руководство по эксплуатации.
осуществляется по документу МП 16. Д4-14 «Пикфлоуметры OMRON Peak Flow Meter PFM20. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 20.05.2014 г.
Основные средства поверки:
Поверочная установка «ГВП Фантом-Спиро», Гос.реестр №52463-13.
- Диапазон воспроизведения объема воздуха от 0,4 до 5 л
- Пределы допускаемой относительной погрешности установки при измерении объема воздуха ± 0,5 %.
- Пределы допускаемой относительной погрешности установки при измерении постоянного объемного расхода воздуха в диапазоне от 0,025 до 8 л/с ± 0,5 %.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к пикфлоуметрам OMRON Peak Flow Meter PFM20
ГОСТ Р 50444-92 (разд.3,4) «Приборы, аппараты и оборудование медицинские. Общие технические условия».
- для применения вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 6227 |
| Поверителей | 70 |
| Актуальность данных | 18.09.2024 |
