Устройства для измерений углов установки колес автомобилей URS1808, URS1806, 58417-14

Назначение

Устройства для измерений углов установки колес автомобилей URS1808, URS1806 предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов схождения колес;

-    углов продольного наклона оси поворота управляемых колес;

-    углов поперечного наклона оси поворота управляемых колес.

Описание

Действие устройств для измерений углов установки колес автомобилей URS1808, URS1806 основано на измерении угловых параметров, определяющих положение автомобиля, с помощью прецизионных датчиков, обладающих необходимой стабильностью в заданном диапазоне измеряемых параметров.

Конструктивно устройства для измерений углов установки колес автомобилей URS1808, URS1806 состоят из приборной стойки и четырех измерительных блоков.

Измерительные блоки содержат по четыре ССБ (инфракрасная технология) датчика измерения углов в горизонтальной плоскости и по два датчика - измерителей вертикальных углов: датчик развала и датчик наклона в продольном и поперечном направлении оси поворота колеса.

Управление процессом измерений осуществляться с персонального компьютера с помощью программного обеспечения. Некоторые команды могут быть введены непосредственно с измерительных блоков. В память персонального компьютера заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей и схемы их загрузки при проведении контроля.

Устройства для измерений углов установки колес автомобилей URS1808, URS1806 обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля. В процессе диагностического контроля обеспечивается постоянная актуализация информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.

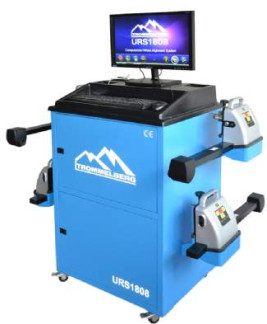

Приборная стойка имеет передвижной тип конструкции и включает в себя персональный компьютер с устройствами ввода, жидкокристаллический монитор, принтер и зарядное устройство для подзарядки систем питания измерительных блоков.

Программным обеспечением предусмотрена возможность калибровки измерительных датчиков при помощи калибровочного приспособления, позволяющим оперативно сохранять и обновлять информацию об основных параметрах датчиков.

Модель URS1808 предназначена для измерений углов установки управляемых и неуправляемых колес легковых автомобилей.

Модель URS1806 предназначена для измерений углов установки управляемых и неуправляемых колес грузовых автомобилей.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков, одного из винтов внутри каждой измерительного блока, а также корпуса персонального компьютера, находящегося внутри приборной стойки.

Программное обеспечение

Программное обеспечение (далее - ПО) разработано специально для устройств для измерений углов установки колес автомобилей URS1808, URS1806 и служит для управления их функциональными возможностями, а также для отображения результатов измерений. ПО предусматривает возможность обновления базы данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и методом печати на приборную стойку.

Комплектность

В комплект поставки входят:

-    устройство для измерений углов установки осей и колес автомобилей;

-    приборная стойка;

-    комплект принадлежностей и приспособлений;

-    руководство по эксплуатации;

-    методика поверки МП АПМ 12-14.

Поверка

осуществляется в соответствии с МП АПМ 12-14 «Устройства для измерений углов установки колес автомобилей URS1808, URS1806. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в июле 2014 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    квадрант оптический типа К0-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;

-    стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93;

Сведения о методах измерений

Методика измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей URS1808, URS1806. Руководство по эксплуатации».

Всего листов 4

Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей URS1808, URS1806

1.    ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования».

2.    Техническая документация «Trommelberg GmbH», Г ермания.

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений.
