| Номер в госреестре | 58418-14 |
| Наименование СИ | Система измерительная в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока №3 Ростовской АЭС |
| Изготовитель | Филиал АО "Концерн Росэнергоатом" "Ростовская атомная станция", г.Волгодонск; Филиал ОАО "Концерн Росэнергоатом" "Ростовская атомная станция" (Ростовская АЭС), г.Волгодонск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока №3 Ростовской АЭС (далее по тексту -ИС УСБТ) предназначена для измерений и измерительных преобразований к цифровому виду значений следующих физических параметров: активной и полной электрической мощности, силы постоянного и переменного тока, напряжения постоянного и переменного тока, частоты переменного тока, концентрации борной кислоты, давления жидкости, воздуха и пара, разности давлений жидкости, расхода жидкости, уровня жидкости, температуры жидкости, воздуха, пара и металла; обработки, регистрации, отображения указанных параметров и передачи в систему верхнего блочного уровня.
ИС УСБТ выделяется на функциональном уровне в составе управляющей системы безопасности по технологическим параметрам (УСБТ) и реализует следующие функции:
- измерение технологических параметров реакторной установки энергоблока №3 Ростовской АЭС, сравнение результатов измерений с заданными уставками срабатывания;
- отображение измерительной информации на блочном пульте управления (далее -БПУ) и резервном пульте управления (далее - РПУ), а также её передача в систему верхнего блочного уровня (далее - СВБУ) в цифровом виде.
В состав измерительных каналов (далее - ИК) ИС УСБТ входят:
1) первичные измерительные преобразователи (далее - ПИП):
- измерительные трансформаторы тока и напряжения (далее ТТ и ТН соответственно). В некоторых ИК напряжения ТН отсутствуют и в качестве ПИП используется измерительный преобразователь напряжения постоянного или переменного тока;
- ПИП давления (в ИК измерения расхода используются ПИП разности давлений с сужающими устройствами);
- ПИП концентрации борной кислоты;
- термопары с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001 и термопреобразователи сопротивления с номинальными статическими характеристиками преобразования по ГОСТ 6651-2009;
2) измерительные и вычислительные компоненты, образующие вторичную электрическую часть ИК (далее - ВИК):
- средства программно-технические ТПТС-ЕМ;
- преобразователи измерительные напряжения, силы, мощности электрических сетей постоянного и переменного тока;
- вольтметры цифровые и дискретно-аналоговые, установленные на БПУ и РПУ.
ВИК предназначены для измерительных преобразований входных аналоговых
сигналов от ПИП в выходные цифровые сигналы, поступающие в СВБУ, а также для отображения измерительной информации на цифровых и дискретно-аналоговых вольтметрах.
В ИС УСБТ использованы принципы резервирования и перекрестной перепроверки измерительной информации ИК.
Структурная схема ИК УСБТ представлена на рисунке 1.

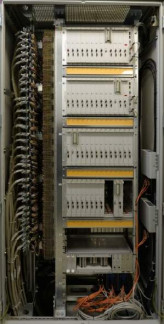

Внешний вид электротехнического шкафа со средствами программнотехническими ТПТС-ЕМ указан на рисунке 2.
вга;
и
| тт Ь> | [^ОЫЕДУАНЛВ К£У£рКтеНЫ€Ь[Й гр50бргггЕаггз:ь. |
| тн | |
| ИЛИ и | . — _ _ |
| ПКП е=1Л5ыш ичвдаетрацик | |
| нлн | |
| Г^рчдпра ТершопреоБрьэоЕЭТ'пъ оопрсгантаод | |
Метрологически значимым для ИС УСБТ является программное обеспечение (далее - ПО) средств программно-технических ТПТС-ЕМ, вторичных измерительных преобразователей, вольтметров цифровых и дискретно-аналоговых.
Встроенное микропрограммное ПО вторичных измерительных преобразователей ФЕ1891, ФЕ1883, Е857/3, ФЕ1858, ФЕ1855 и ФЕ1854, вольтметров цифровых Ф1762 и дискретно-аналоговых Ф1761 загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Встроенное ПО компонентов ВИК ТПТС52-2.1722 и ТПТС52-2.1731 с модулем расширения ТПТС51-2.1703 из состава средств программно-технических ТПТС-ЕМ предусматривает запрет несанкционированного изменения структур (настроек) в условиях эксплуатации, что позволяет применять указанные модули в ИК систем безопасности.
Методы, используемые для защиты ПО ИС У СБТ:
- механические (закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь);
- конструктивные (размещение ПО в энергонезависимой памяти; необходимость специальных технических и программных средств для какой-либо его модификации);
- программные (установка паролей для различных уровней доступа к установке копий программных компонент, контроль идентификационных данных этого ПО).
Защита ПО от несанкционированного доступа соответствует уровню защиты «С» в соответствии с МИ 3286-2010.
Метрологические характеристики ИС УСБТ нормированы с учетом влияния ПО всех компонентов, входящих в состав ИС.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| ПО модуля ТПТС52-2.1722 | - | не ниже R.04 | По номеру версии, зафиксированному в эксплуатационной документации на ИС УСБТ | |
| ПО модуля ТПТС52-2.1731 | - | не ниже R.61 | ||
Таблица 2 - Состав и МХ ИК ИС УСБТ в рабочих условиях применения
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ТТ / ТН1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 1 | Активная мощность дизель -генератора | от 0 до 8,3 МВт | 4VPA1-12; INA2-12 | => ФЕ1891-АД => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,68 | ±1,65 3), 4) (относительная) |
| => ФЕ1891-АД => ТПТС52-2.1722 => ТПТС52-2.1722 => отображение на дисплее прибора Ф 1762.3-АД-1 | ±0,77 | ±1,69 3), 4) (относительная) | ||||
| 2 | Активная мощность, потребляемая электродвигателем; мощность от трансформатора | от 0 до 1557 кВт | ТОЛ-СЭЩ-10; ЗНОЛ-СЭЩ-6-1 | => ФЕ1883-АД => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,68 | ±1,65 3), 4) (относительная) |
| 3 | Мощность от трансформатора | от 0 до 623 кВт | ТОЛ-СЭЩ-10; ЗНОЛ-СЭЩ-6-1 | => ФЕ1883-АД => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,68 | ±1,65 3), 4) (относительная) |
| 4 | Напряжение переменного тока на секции 0,4 кВ | от 0 до 500 В | - | => ФЕ1855-АД => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,68 | ±0,68 |
| => ФЕ1855-АД => ТПТС52-2.1722 => ТПТС52-2.1722 => отображение на дисплее прибора Ф 1762.3-АД-1 | ±0,77 | ±0,77 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ТТ / ТН1} | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 5 | Напряжение переменного тока на секции 6 кВ | от 0 до 7,5 кВ | ЗНОЛ-СЭЩ-6-1 | => ФЕ1855-АД => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±51 В (абсолютная) | ±67 В (абсолютная) |
| => ФЕ1855-АД => ТПТС52-2.1722 => ТПТС52-2.1722 => отображение на дисплее прибора Ф1762.3-АД-1 | ±58 В (абсолютная) | ±72 В (абсолютная) | ||||
| 6 | Напряжение постоянного тока на ЩПТ | от 0 до 250 В | - | => Е857/3 => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,68 | ±0,68 |
| => Е857/3 => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1762.3-АД- 1 | ±0,77 | ±0,77 | ||||
| 7 | Сила переменного тока от дизель - генератора | от 0 до 1 кА | INA2-12 | => ФЕ1854-АД => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±6,7 А (абсолютная) | ±8,9 А (абсолютная) |
| ФЕ1854-АД => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф1762.3-АД-1 | ±7,7 А (абсолютная) | ±9,6 А (абсолютная) | ||||
| 8 | Сила переменного тока электродвигателя | от 0 до 150 А | ТОЛ-СЭЩ-10 | => ФЕ1854-АД => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±1,01 А (абсолютная) | ±1,33 А (абсолютная) |
| 9 | Сила переменного тока электродвигателя | от 0 до 60 А | ТОЛ-СЭЩ-10 | => ФЕ1854-АД => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,40 А (абсолютная) | ±0,53 А (абсолютная) |
| 10 | Частота на секции 6 кВ | от 45 до 55 Гц | НОЛ-СЭЩ-6 (не вносит погрешность) | => ФЕ1858-АД => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,35 | ±0,35 |
| => ФЕ1858-АД => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±0,51 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1 | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 11 | Расход воды в напорном трубопроводе насоса | от 0 до 400 м3/ч | ТЖИУ406ДД-М100-АС-2441-25-МП 1-УХЛ3.1-050/1,6 кгс/см2-25 МПа-42У-КБ2-2М20-ШР22; Диафрагма БК-1495076 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1762.3-АД-1 | ±0,51 | ±3,49 | ||||
| 12 | Расход воды в трубопроводе от АПЭН | от 0 до 160 м /ч | ТЖИУ406ДД-М 100-АС-2441-25-МП 1-УХЛ3.1-05/1,6 кгс/см2-25 МПа-42У-М20КБ-ШР22; Блок с диафрагмой Dy 100 07 ОСТ 24.125.20-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.6-АД-1 | ±1,80 | ±3,89 | ||||
| 13 | Расход воды-на напоре насоса | от 0 до 320 м3/ч | ТЖИУ406ДД-М 100-АС-2440-25-МП 1-УХЛ3.1-25/1 кгс/см2-25 МПа-42У-М20КБ-ШР22; Блок с диафрагмой Dy 300 25ОСТ 24.125.20-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.6-АД-1 | ±1,80 | ±3,89 | ||||
| 14 | Расход воды в сливном трубопроводе после Т/О | от 0 до 4000 м3/ч | ТЖИУ406ДД-М 100-АС-2440-25-МП 1-УХЛ3.1-050/1 кгс/см2-25 МПа-42У-М20КБ-ШР22; Блок с диафрагмой Dy 600 12ОСТ 24.125.20-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.6-АД-1 | ±1,80 | ±3,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП^ | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 15 | Расход раствора бора на напоре спринклер-ного насоса | от 0 до 800 м3/ч | ТЖИУ406ДД-М100-АС-2440-25-МП 1-УХЛ3.1-025/0,63 кгс/см2-25 МПа-42-М20КБ-ШР22; Блок с диафрагмой Dy 300 25ОСТ 24.125.20-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.6-АД-1 | ±1,80 | ±3,89 | ||||
| 16 | Расход раствора бора на напоре насоса аварийного впрыска | от 0 до 250 м3/ч | ТЖИУ406ДД-М 100-АС-2440-25-МП 1-УХЛ3.1-025/1 кгс/см2-25 МПа-42У-М20КБ-ШР22; Блок с диафрагмой Dy 125 09ОСТ 24.125.20-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.6-АД-1 | ±1,80 | ±3,89 | ||||
| 17 | Расход на напоре насоса подачи раствора бора высокого давления | 3 от 0 до 6,3 м /ч | ТЖИУ406ДД-М 100-АС-2420-25-МП 1-УХЛ3.1-050/0,04 кгс/см2-25 МПа-42У-М20КБ-ШР22;Блок с диафрагмой Dy 65 05ОСТ 24.125.20-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.6-АД-1 | ±1,80 | ±3,89 | ||||
| 18 | Расход раствора бора на напоре насоса аварийного расхолаживания | от 0 до 1000 м3/ч | ТЖИУ406ДД-М 100-АС-2440-25-МП 1-УХЛ3.1-050/1 кгс/см2-25 МПа-42У-М20КБ-ШР22; Блок с диафрагмой Dy 300 19ОСТ 24.125.20-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.6-АД-1 | ±1,80 | ±3,89 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 19 | Расход раствора бора на рециркуляции насоса аварийного расхолаживания | от 0 до 25 м3/ч | ТЖИУ406ДД-М100- АС-2430-25-МП1-УХЛ3.1-050/0,16 кгс/см2-25 МПа-42У-М20КБ-ШР22;Блок с диафрагмой Dy 65 13ОСТ 24.125.20-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 20 | Расход воды на аварийный питательный насос | от 0 до 25 м3/ч | ТЖИУ406 ДД-М100-АС-2430-25-МП1-УХЛ3.1-050/0,4 кгс/см2-25 МПа-42У-М20КБ-ШР22; Блок с диафрагмой Dy 50 01ОСТ 24.125.52-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 21 | Расход воды на аварийный питательный насос | от 0 до 25 м3/ч | ТЖИУ406ДД-М100-АС-2440-25-МП1-УХЛ3.1-050/0,63 кгс/см2-25 МПа-42У-М20КБ-ШР22; Блок с диафрагмой Dy 50 0ЮСТ 24.125.52-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 22 | Расход воды: на спринклерный насос; на насос аварийного расхолаживания | от 0 до 16 м3/ч | ТЖИУ406ДД-М100-АС-2430-25-МП1-УХЛ3.1-050/0,25 кгс/см2-25 МПа-42У-М20КБ-ШР22; Блок с диафрагмой Dy 50 0ЮСТ 24.125.52-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 23 | Расход воды после потребителей ГЗ | от 0 до 500 м3/ч | ТЖИУ406ДД-М100-АС-2440-25-МП1-УХЛ3.1-050/1 кгс/см2-25 МПа-42У-М20КБ-ШР22; Блок с диафрагмой Dy 200 16ОСТ 24.125.52-89 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±3,00 |
| 24 | Концентрация борной кислоты в трубопроводе / баке | от 0 до 0,64 г/дм3 | НАР-12М-ТР-О, НАР-12М-ТР, НАР- 12М-П-Г-О-04, НАР- 12М-П-Г-О-13, НАР-12М-П-04 или НАР-12М-ИК (имеют одинаковые МХ, различаются типами и местами размещения ПИП) | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±2,92 (А) 6) ±2,94 (Б) 6) ±3,04 (В) 6) |
| 25 | Концентрация борной кислоты в трубопроводе / баке / гидроемкости САОЗ | от 0 до 1,6 г/дм3 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±2,92 (А) 6) ±2,94 (Б) 6) ±3,04 (В) 6) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 26 | Разность давлений на отринклерном насосе | от 0 до 16 кгс/см2 | ТЖИУ406ДД-М100-АС-2450-25-МП1-УХЛ3.1-050/16 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 27 | Разность давлений на БЗОК | от 0 до 10 кгс/см2 | ТЖИУ406ДД-М100-АС-2450-25-МП1-УХЛ3.1-025/10 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| 28 | Разность давлений на насосе аварийного расхолаживания | от 0 до 25 кгс/см2 | ТЖИУ406ДД-М100-АС-2450-25-МП1-УХЛ3.1-050/25 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 29 | Разность давлений по охлаждающей воде на Т/О | от 0 до 1,6 кгс/см2 | ТЖИУ406ДД-М100-АС-2441-25-МП1-УХЛ3.1-050/1,6 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 30 | Давление воздуха в воздуховоде; воздухосборнике | от 0 до 60 кгс/см2 | ТЖИУ406ДИ-М100-АС-2160-22-МП1-УХЛ3.1-050/60 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф1762.3-АД-1 | ±0,51 | ±0,77 | ||||
| 31 | Давление раствора бора на напоре насоса аварийного расхолаживания | от 0 до 60 кгс/см2 | ТЖИУ406ДИ-М 100-АС-2160-22-МП1-УХЛ3.1-050/60 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 32 | Давление острого пара в выхлопном трубопроводе БРУА | от 0 до 60 кгс/см2 | ТЖИУ406ДИ-М 100-АС-2160-22-МП1-УХЛ3.1-050/60 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 33 | Давление раствора бора в ГЕ САОЗ | от 0 до 100 кгс/см2 | ТЖИУ406ДИ-М100-АС-2160-22-МП1-УХЛ3.1-050/100 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.5-АД-1 | ±2,93 | ±2,99 | ||||
| 34 | Давление пара в паропроводе ПГ | от 0 до 100 кгс/см2 | ТЖИУ406ДИ-М 100-АС-2161 -22-МП 1-УХЛ3.1-025/100 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.6-АД-1 | ±1,80 | ±1,83 | ||||
| 35 | Давление воды на напоре насоса | от 0 до 100 кгс/см2 | ТЖИУ406ДИ-М 100-АС-2161 -22-МП 1-УХЛ3.1-025/100 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| 36 | Давление концентрированного бора в камере за гидропятой насоса | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М 100-АС-2150-22-МП1-УХЛ3.1-050/10 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 37 | Давление масла в насосе | от 0 до 10 кгс/см2 | ТЖИУ406ДИ-М 100-АС-2150-22-МП1-УХЛ3.1-050/10 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 38 | Давление воды в камере за гидропятой насоса; трубопроводе | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М 100-АС-2150-22-МП1-УХЛ3.1-050/16 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 39 | Давление острого пара в выхлопном трубопроводе ИПК | от 0 до 16 кгс/см2 | ТЖИУ406ДИ-М100-АС-2150-22-МП1-УХЛ3.1-050/16 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 40 | Давление воды в трубопроводе | от 0 до 16 кгс/см2 | ЭКМ-2005АЭС-4-ДИ-ИМ2,5М- 16кгс/см2-В-ГУ-LN-t2570-24-42-Б-ШР-М20-12Р-Т1Ф-КР1-360П | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,54 |
| 41 | Давление теплоносителя в реакторе | от 0 до 250 кгс/см2 | ТЖИУ406ДИ-М100-АС-2170-22-МП1-УХЛ3.1-025/250 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.6-АД-1 | ±1,80 | ±1,83 | ||||
| 42 | Давление раствора бора в полости между обратными клапанами; на напоре насоса подачи бора высокого давления | от 0 до 250 кгс/см2 | ТЖИУ406ДИ-М100-АС-2170-22-МП1-УХЛ3.1-050/250 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 43 | Давление воздуха в помещении | от минус 80 до плюс 80 кгс/м2 | ТЖИУ406ДИВ-М100-АС-2310-22-МП1-УХЛ3.1-050/80 кгс/м2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 44 | Давление воздуха под оболочкой | от минус 50 до плюс 50 кгс/м2 | ТЖИУ406 ДД-М100-АС-2410-25-МП 1-УХЛ3.1-025/0,01 кгс/см2-4 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 45 | Давление воздуха под оболочкой | от минус 1 до плюс 1,5 кгс/см2 | ТЖИУ406ДИВ-М100-АС-2340-22-МП1-УХЛ3.1-025/1,5 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1762.3-АД-1 | ±0,51 | ±0,59 | ||||
| 46 | Давление воздуха под оболочкой | от минус 0,5 до плюс 0,5 кгс/см2 | ТЖИУ406ДИВ-М100-АС-2340-22-МП1-УХЛ3.1-025/0,5 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1762.5-АД-1 | ±0,51 | ±0,59 | ||||
| 47 | Давление воздуха на напоре вентилятора | от 0 до 400 кгс/м2 | ТЖИУ406ДД-М 100-АС-2420-25-МП 1-УХЛ3.1-050/0,04 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 48 | Давление воздуха на напоре вентилятора | от 0 до 630 кгс/м2 | ТЖИУ406ДД-М 100-АС-2420-25-МП 1-УХЛ3.1-050/0,063 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 49 | Давление концентрированного бора на входе в насос | от 0 до 2,5 кгс/см2 | ТЖИУ406ДИ-М100-АС-2141 -22-МП 1-УХЛ3.1-050/2,5кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 50 | Давление гидрозатворной жидкости в насосе | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М 100-АС-2150-22-МП1-УХЛ3.1-050/6 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 51 | Давление раствора бора на всасе насоса аварийного впрыска | от 0 до 6 кгс/см2 | ТЖИУ406ДИ-М100-АС- 2150-22-МП1-УХЛ3.1-050/6 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 52 | Давление воды на всасе насоса | от 0 до 1,6 кгс/см2 | ТЖИУ406ДИ-М100-АС-2140-22-МП1-УХЛ3.1-050/1,6 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 53 | Давление раствора бора на напоре насоса аварийного впрыска | от 0 до 160 кгс/см2 | ТЖИУ406ДИ-М100-АС-2170-22-МП1-УХЛ3.1-050/160 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| 54 | Давление раствора бора на напоре спринклерного насоса | от 0 до 40 кгс/см2 | ТЖИУ406ДИ-М100-АС-2160-22-МП1-УХЛ3.1-025/40 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| 55 | Давление раствора бора на всасе насосов | от 0 до 25 кгс/см2 | ТЖИУ406ДИ-М100-АС-2160-22-МП1-УХЛ3.1-025/25 кгс/см2-42-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| 56 | Давление воды на напоре насоса | от 0 до 25 кгс/см2 | ЭЛЕМЕР-АИР-30-А^1- TG13-2-C04-5070(УХЛ3.1)- 1Ш-Т7Ф-42-Ь№ШР22- КР2-ГП | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,58 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3) 5), % | Границы интервала приведенной погрешности ИК3) 5), % |
| 57 | Уровень раствора бора в баке | от 0 до 400 см | ТЖИУ406ДД-М100-АС-2440-25-МП1-УХЛ3.1-025/0,4 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретноаналоговом отсчете) | ±0,59 (при цифровом отсчете); ±2,95 (при дискретноаналоговом отсчете) | ||||
| 58 | Уровень воды в баке; в ПГ | от 0 до 400 см | ТЖИУ406ДД-М100-АС-2440-25-МП1-УХЛ3.1-025/0,4 кгс/см2-25 МПа-24-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретноаналоговом отсчете) | ±0,59 (при цифровом отсчете); ±2,95 (при дискретноаналоговом отсчете) | ||||
| 59 | Уровень раствора бора в ГЕ САОЗ; в баке | от 0 до 1000 см | ТЖИУ406ДД-М100-АС-2440-25-МП1-УХЛ3.1-050/1 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1761.5-АД-1 | ±2,93 | ±2,99 | ||||
| => ТПТС52-2.1722 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретноаналоговом отсчете) | ±0,77 (при цифровом отсчете); ±2,99 (при дискретноаналоговом отсчете) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3) 5), % | Границы интервала приведенной погрешности ИК3) 5), % |
| 60 | Уровень теплоносителя в КД | от 0 до 1000 см | ТЖИУ406ДД-М100-АС-2440-25-МП1-УХЛ3.1-025/1 кгс/см2-25 МПа-24-М20КБ-ШР22; | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 => отображение на дисплее прибора Ф1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретноаналоговом отсчете) | ±0,59 (при цифровом отсчете); ±2,95 (при дискретноаналоговом отсчете) | ||||
| 61 | Уровень концентрированного раствора бора в баке аварийного запаса | от 0 до 160 см | ТЖИУ406ДД-М100-АС-2440-25-МП1-УХЛ3.1-050/0,63 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 => отображение на дисплее прибора Ф1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретноаналоговом отсчете) | ±0,77 (при цифровом отсчете); ±2,99 (при дискретноаналоговом отсчете) | ||||
| 62 | Уровень обессоленной воды в баке | от 0 до 630 см | ТЖИУ406ДД-М100-АС-2440-25-МП1-УХЛ3.1-025/0,63 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,46 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 => отображение на дисплее прибора Ф1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретноаналоговом отсчете) | ±0,59 (при цифровом отсчете); ±2,95 (при дискретноаналоговом отсчете) | ||||
| 63 | Уровень воды в баке аварийного запаса | от 0 до 630 см | ТЖИУ406ДД-М100-АС-2440-25-МП1-УХЛ3.1-050/0,63 кгс/см2-25 МПа-42-М20КБ-ШР22 | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,68 |
| => ТПТС52-2.1722 => ТПТС52-2.1722 => отображение на дисплее прибора Ф1762.7-АД-1 | ±0,51 (при цифровом отсчете); ±2,93 (при дискретноаналоговом отсчете) | ±0,77 (при цифровом отсчете); ±2,99 (при дискретноаналоговом отсчете) | ||||
| 64 | Уровень воды в водоприемной камере | от 0 до 680 см | ЭЛЕМЕР-АИР-30-А-S1-TG8-2-C04-t5070(УХЛ3.1)-11N-Т7Ф-42-Ь№ШР22-КР2-ГП | => ТПТС52-2.1722 => цифровой сигнал в СВБУ | ±0,30 | ±0,58 |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 65 | Температура воздуха в камерах электродвигателя / масла подшипников / металла подшипников, обмотки статора / воды на выходах воздухоохладителей | от 0 до 100 °С | Термопреобразователь сопротивления ТСП-02, НСХ 50П, класс допуска В | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| 66 | Температура охлаждающей воды двигателя насоса, на выходе из воздухоохладителей электродвигателей / металла подшипников, обмоток статоров / раствора бора в трубопроводах / баббита подшипников | от 0 до 100 °С | Термопреобразователь сопротивления ТСП-01, НСХ 50П, класс допуска В | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| 67 | Температура раствора бора в баках, за гидропят. насосов / воздуха на напорах вентиляторов / масла в редукторах | от 0 до 100 °С | Термопреобразователь сопротивления ТСП-03, НСХ 50П, класс допуска В | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| 68 | Температура воды в камерах торцевых уплотнений насоса, в баках | от 0 до 100 °С | Термопреобразователь сопротивления ТСП-03, НСХ 100П, класс допуска В | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±0,41 °С (абсолютная) | ±1,04 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1) | Состав и последовательность подключения компонентов ВИК2) | Границы интервала приведенной погрешности ВИК3), % | Границы интервала приведенной погрешности ИК3), % |
| 69 | Температура масла в редукторе / раствора бора в баках / воды в трубопроводах | от 0 до 100 °C | Термопреобразователь сопротивления СБ210/СП-01, НСХ 50П, класс допуска В | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| 70 | Температура воздуха в компенсационной коробке | от 0 до 100 °C | Термопреобразователь сопротивления ТСП-06, НСХ 100П, класс допуска А | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±0,41 °С (абсолютная) | ±0,63 °С (абсолютная) |
| 71 | Температура воды в камерах за гидропят. насосов | от 0 до 120 °C | Термопреобразователь сопротивления СБ210/СП, НСХ 50П, класс допуска В | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±1,05 °С (абсолютная) | ±1,60 °С (абсолютная) |
| 72 | Температура воздуха в камерах электродвигателей насосов / металла подшипников, двигателей / концентрированного бора на выходах из торцевых уплотнений насосов | от 0 до 150 °C | Термопреобразователь сопротивления ТСП-02, НСХ 50П, класс допуска В | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±1,07 °С (абсолютная) | ±1,73 °С (абсолютная) |
| 73 | Температура воздуха в помещениях | от 0 до 50 °C | Термопреобразователь сопротивления ТСМ-01, НСХ 50М, класс допуска В | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±0,91 °С (абсолютная) | ±1,23 °С (абсолютная) |
| Условный № группы ИК | Измеряемый параметр | Диапазон измерения параметра | Тип ПИП1 | Состав и последовательность подключения компонентов ВИК2) | Г раницы интервала приведенной погрешности ВИК3), % | Г раницы интервала приведенной погрешности ИК3), % |
| 74 | Температура перекачиваемой среды на входе в насос | от 0 до 100 °С | Термопреобразователь сопротивления ТС-1388А, НСХ 50П, класс допуска В | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±1,04 °С (абсолютная) | ±1,51 °С (абсолютная) |
| 75 | Температура металла обмоток статоров электродвигателя | от 0 до 150 °С | Термопреобразователь сопротивления ТСП-01, НСХ 50П,класс допуска В | => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => цифровой сигнал в СВБУ | ±1,07 °С (абсолютная) | ±1,73 °С (абсолютная) |
| 76 | Температура теплоносителя в горячей нитке петли | от 0 до 400 °С | Термопара ЮЪ-01 ХК (L), класс допуска 2; канал компенсации холодного спая (ХС): термопреобразователь сопротивления ТСП-06, НСХ 100П, класс допуска А | => ТПТС52-2.1731 с модулем ТПТС51-2.1703=> цифровой сигнал в СВБУ; => ТПТС52-2.1731 с модулем ТПТС51-2.1703 (канал компенсации ХС) | ±0,95 °С (абсолютная, с учетом канала компенсации ХС) | ±3,29 °С (абсолютная, с учетом канала компенсации ХС) |
| => ТПТС52-2.1731 с модулем ТПТС51-2.1703 => ТПТС52-2.1722 =>отображение на дисплее прибора Ф 1762.5-АД-1; => ТПТС52-2.1731 с модулем ТПТС51-2.1703 (канал компенсации ХС) | ±1,74 °С (абсолютная, с учетом канала компенсации ХС) | ±3,60 °С (абсолютная, с учетом канала компенсации ХС) |
Г раницы интервала приведенной погрешности ВИК2, %
Г раницы интервала приведенной погрешности ИК3), %
Состав и последовательность подключения компонентов ВИК3
Условный № группы ИК
Диапазон измерения параметра
1)
Измеряемый параметр
Тип ПИП
Разность между температурой насыщения 1-го контура и температурой в горячей нитке
Расчетный параметр на основе данных, полученных от ИК группы 76 и ИК группы 41. Данные поступают в цифровом виде в программный блок (его приведенная погрешность 0,6 %).
от 0 до 100 °С
77
±0,83
±1,30
Разность между температурой насыщения 1-го контура и температурой насыщения 2-го контура
Расчетный параметр на основе данных, полученных от ИК группы 41 и ИК группы 34. Данные поступают в цифровом виде в программный блок (его приведенная погрешность 0,6 %).
От 0 до 100 °С
78
±0,85
±1,03
_Окончание таблицы 2_
8вр - составляющая погрешности ИК, обусловленная угловыми погрешностями ТТ и ТН:
где 0тт - предел допускаемой угловой погрешности (в минутах) ТТ; 0ТН - предел допускаемой угловой погрешности (в минутах) ТН;
4) Значения границ интервалов погрешности приведены для еоБф = 0,8;
5) В ИК уровня дополнительно вводится поправка результата измерений, полученного от ПИП разности давлений, поскольку результат измерения зависит от давления в баке и температуры воды в уравнительной трубке. Для корректировки, с использованием измерительной информации от ПИП давления и температуры, выполняются соответствующие расчеты, учитывающие величину давления в баке и среднюю температуру в уравнительной трубке.
Границы интервалов погрешностей для ИК уровня указаны без учета погрешностей аналогового вычислительного модуля, которые появляются при обработке сигналов и проведении расчета корректирующей поправки.
Погрешности аналогового вычислительного модуля включают в себя:
а) погрешности, связанные с аппаратными средствами: аналогово-цифровым и цифро-аналоговым преобразователем, а также погрешности, вызванные необходимостью проведения округлений при выполнении математических операций. Суммарное значение погрешности за счет этих факторов не превышает 0,4 % от диапазона измеряемого уровня.
б) погрешности, связанные с программным обеспечением: приближенная формула, использующаяся для вычисления конкретного объема, необходимость соблюдения пределов допустимых диапазонов. Суммарная погрешность за счет программного обеспечения не превышает 0,2 % от диапазона измеряемого уровня - при давлении до 201 бар (абсолютное);
6) В ИК концентрации границы интервалов погрешностей указаны для различных условий размещения ПИП: (А) - от 20 до 30 °С, (Б) - от 25 до 40 °С, (В) - от 50 до 55 °С_
Тип и МХ ПИП, входящих в состав ИК ИС УСБТ, приведены в таблице 3.
| Тип ПИП | МХ |
| Трансформаторы напряжения 4VPA1-24 | Класс точности 0,5 по ГОСТ 1983-2001 |
| Трансформаторы тока INA2-12 | Класс точности 0,5 по ГОСТ 7746-2001 |
| Трансформаторы тока ТОЛ-СЭЩ-10 | Класс точности 0,5 по ГОСТ 7746-2001 |
| Трансформаторы напряжения ЗНОЛ-СЭЩ-6-1 | Класс точности 0,5 по ГОСТ 1983-2001 |
| Трансформаторы напряжения НОЛ-СЭЩ-6-1 | Класс точности 0,5 по ГОСТ 1983-2001 |
| ПИП давления ТЖИУ406ДИ-М100-АС, ТЖИУ406ДД-М100-АС и ТЖИУ406ДИВ-М100-АС | Для исполнения 025: пределы допускаемой основной приведенной погрешности ±0,25 %. Для исполнения 050: пределы допускаемой основной приведенной погрешности ±0,50 %; |
Окончание таблицы 3
| Тип ПИП | МХ |
| ПИП давления ЭКМ-2005АЭС-4-ДИ | Пределы допускаемой основной приведенной погрешности ±0,25 % (для исполнения с аналоговым выходом от 4 до 20 мА погрешность увеличивается на 0,25 %) |
| ПИП давления ЭЛЕМЕР-АИР-30-А | Пределы допускаемой основной приведенной погрешности ±0,4 % |
| Концентратомеры бора НАР-12М-ТР-0, НАР-12М-П-Г-О-04, НАР-12М-П-04 | Пределы допускаемой основной приведенной погрешности в диапазонах от 0 до 0,4 г/дм3, от 0,4 до 0,8 г/дм3, от 0,8 до 1,6 г/дм3 ± 2,5 % |
| Термопреобразователи сопротивления ТСП-02 с НСХ 50П | Класс допуска В по ГОСТ 6651-2009 |
| Термопреобразователи сопротивления ТСП-03 с НСХ 100П | Класс допуска В по ГОСТ 6651-2009 |
| Термопреобразователи сопротивления ТСП-01 с НСХ 50П | Класс допуска В по ГОСТ 6651-2009 |
| Термопреобразователи сопротивления ТСП-03 с НСХ 50П | Класс допуска В по ГОСТ 6651-2009 |
| Термопреобразователи сопротивления СБ210/СП-01 с НСХ 50П | Класс допуска В по ГОСТ 6651-2009 |
| Термопреобразователи сопротивления ТСП-06 с НСХ 100П | Класс допуска А по ГОСТ 6651-2009 |
| Термопреобразователи сопротивления ТСМ-01 с НСХ 50М | Класс допуска В по ГОСТ 6651-2009 |
| Термопреобразователи сопротивления ТС-1388А с НСХ 50П | Класс допуска В по ГОСТ 6651-2009 |
| Термопары KXL-01 ХК (L) | Класс допуска 2 по ГОСТ Р 8.585-2001 |
Тип и МХ компонентов, входящих в состав ВИК ИС УСБТ, приведены в таблице 4.
| Таблица 4 - Тип и МХ компонентов ВИ | К | |||
| Тип компонента ВИК | Измеряемый параметр | На входе | На выходе | МХ |
| Преобразователи измерительные напряжения, силы тока и мощности электрических сетей постоянного и переменного тока ФЕ1891-АД | Активная / реактивная / полная мощность | Номинальное напряжение постоянного / переменного тока 100, 220 или 380 В. Номинальная сила постоянного/переменного тока 1 или 5 А | от 4 до 20 мА | Пределы допускаемой основной приведенной погрешности (далее - уосн) ± 0,5 % от номинальных значений измеряемых параметров |
| Преобразователи измерительные мощности трехфазных сетей ФЕ1883-АД | Активная / реактивная / полная мощность | Номинальное напряжение постоянного / переменного тока 100 или 380 В. Номинальная сила постоянного/переменного тока 1, 2,5 или 5 А | от 4 до 20 мА | уосн = ±0,5 % от номинальных значений измеряемых параметров |
| Тип компонента ВИК | Измеряемый параметр | На входе | На выходе | МХ |
| Преобразователи измерительные силы и напряжения переменного тока ФЕ1854-АД, ФЕ1855-АД | Напряжение (ФЕ 1855-АД) или сила (ФЕ1854-АД) переменного тока | от 0,0 до 0,5, 1,0, 2,5 или 5,0 А для ФЕ1854-АД; от 0 до 125, 250, 400 или 500 В для ФЕ1855-АД | от 4 до 20 мА | уосн = ±0,5 % от верхнего значения диапазона входного сигнала |
| Преобразователи измерительные частоты переменного тока ФЕ 1858-АД | Частота переменного тока | от 49 до 51, от 48 до 52 или от 45 до 55 Гц | от 4 до 20 мА | уосн = ±0,02 % от верхнего предела диапазона частоты входного сигнала |
| Преобразователи измерительные напряжения постоянного тока Е857/3 | Напряжение постоянного тока | от 0 до 250 В | от 4 до 20 мА | уосн = ±0,5 % от верхнего значения диапазона входного сигнала |
| Вольтметры цифровые Ф1762.3-АД-1, Ф1762.5-АД-1 | Напряжение постоянного тока | от 2 до 10 В | результат измерений на дисплее прибора | уосн = 0,1 % от диапазона измерений |
| Вольтметры цифровые Ф1762.7-АД-1 | уосн = 0,1 % от диапазона измерений по цифровому отсчету; 2,5 % по дискретноаналоговому отсчету | |||
| Вольтметры цифровые Ф1761.5-АД-1 | уосн = 2,5 % от диапазона измерений | |||
| Вольтметры цифровые Ф1761.6-АД-1 | уосн = 1,5 % от диапазона измерений | |||
| Модуль обработки аналоговых сигналов ТПТС52-2.1722 | Сила постоянного тока | от 4 до 20 мА | 12 бит | уосн = ±0,3 % от верхней границы диапазона |
| - | 12 бит | от 2 до 10 В | уосн = ±0,3 % от верхней границы диапазона | |
| Модуль аналогового ввода ТПТС52-2.1731 с одним или двумя модулями расширения измерительных каналов ТПТС51-2.1703 | Сигналы от термопреобразователей сопротивления | от 18 до 389 Ом | 12 бит | Пределы допускаемой основной абсолютной погрешности (далее - Досн) ± (0,06 + 0,0003 Кдиап+ 0,0004 Яизм) Ом |
| Сигналы от термопар | от минус 12 до плюс 80 мВ | Досн = ±(0,03 + 0,0003 'Цдиап+ 0,00015 иизм) мВ |
В ИК ИС УСБТ ПИП давления ТЖИУ406ДИ-М 100-АС, ТЖИУ406ДД-М100-АС, ТЖИУ406ДИВ-М100-АС, ЭКМ-2005АЭС-4-ДИ и ЭЛЕМЕР-АИР-30-А, применяются в нормальных условиях в кондиционируемых помещениях, таким образом, дополнительные погрешности исключаются. Концентратомеры бора НАР-12М, в зависимости от размещения, могут находиться в условиях согласно примечанию 6 таблицы 2. Остальные ПИП, такие как ТТ, ТН, термопреобразователи сопротивления и термопары, применяются в рабочих условиях применения, согласно эксплуатационной документации на них.
Рабочие условия применения компонентов ВИК ИС УСБТ:
температура окружающего воздуха от 20 до 30 °С;
относительная влажность воздуха от 45 до 75 % при температуре 25 °С (без конденсации);
атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
электропитание стоек питания осуществляется от двух независимых сетей:
- сети постоянного тока напряжением от 176 до 242 В с номинальным напряжением 220 В;
- однофазной сети переменного тока напряжением от 176 до 242 В с номинальным напряжением 220 В, номинальной частотой 50,0 Гц.
Средний срок службы ИС УСБТ - 30 лет (при условии замены отказавших компонентов системы).
Знак утверждения типа наносится типографским способом на титульный лист документа ИЭ.3.27.149 «Инструкция по эксплуатации. Первый, второй, третий каналы управляющих систем безопасности по технологическим параметрам на базе программнотехнических средств».
ИС УСБТ, устанавливаемая на энергоблоке АЭС, включает в себя:
- ПИП;
- технические, программные, и программно-технические средства (далее - ПТС), обеспечивающие выполнение функций измерительной системы;
- запасные части, инструменты, принадлежности и средства измерений, используемые при эксплуатации ПИП и ПТС;
- эксплуатационная документация;
- методика поверки «Система измерительная в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока №3 Ростовской АЭС. Методика поверки».
выполняется в соответствии с документом МП 58418-14 «Система измерительная в составе управляющей системы безопасности по технологическим параметрам (ИС УСБТ) энергоблока №3 Ростовской АЭС. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» в августе 2014 г.
Перечень основных средств поверки:
1. Магазин электрического сопротивления Р4831: кл. т. 0,02/210-6.
2. Калибратор-измеритель ИКСУ-2000 или ИКСУ-260: воспроизведение и измерение сигналов силы постоянного тока в диапазоне от 0 до 25 мА, пределы допускаемой основной погрешности +(10-4Твоспр/изм + 1 мкА); воспроизведение сигналов напряжения постоянного тока в диапазоне от минус 10 до плюс 100 мВ, пределы допускаемой основной погрешности ±(7 10-5|ивоспр| + 3 мкВ); воспроизведение сигналов сопротивления в диапазоне от 0 до 180 Ом, пределы допускаемой основной погрешности ±0,015 Ом.
3. Многофункциональный калибратор переменного напряжения и тока Ресурс-К2: номинальные значения фазного напряжения 220 В или 57,7 В, пределы допускаемой относительной погрешности ±(0,05+0,01•(|Uном/U-1|)) В; номинальные значения силы тока 5 А или 1 А, пределы допускаемой относительной погрешности ±(0,05+0,01•(|Iном/I-1|)) А; частота в диапазоне от 45 до 55 Гц, пределы допускаемой абсолютной погрешности ±0,005 Гц; фазовый угол от минус 180° до 180°, пределы допускаемой абсолютной погрешности ±0,03°; значения активной, реактивной, полной мощности, пределы допускаемой относительной погрешности ±(0,1+0,02•(|Sном/P-1|)), где Sном - номинальное значение полной трехфазной или однофазной мощности.
4. Калибратор универсальный Н4-6: Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока
±(0,0015 % от U™ + 2,0 мкВ) в диапазоне ±0,2 В,
±(0,0015 % от U™ + 0,0002 % от Цдияп) в диапазоне ±2 В,
±(0,001 % от U™ + 0,00015 % от Цлияп) в диапазоне ±20 В,
±(0,0025 % от U™ + 0,00025 % от Цциап) в диапазоне ±200 В,
±(0,0025 % от U™ + 0,0005 % от Цциап) в диапазоне ±1000 В.
Методы измерений приведены в документе ИЭ.3.27.149 «Инструкция по эксплуатации. Первый, второй, третий каналы управляющих систем безопасности по технологическим параметрам на базе программно-технических средств».
Нормативные документы, устанавливающие требования к ИС УСБТ
ГОСТ Р 8.565-96 «Метрологическое обеспечение эксплуатации атомных станций. Основные положения»;
ГОСТ Р 8.596-2002 «Метрологическое обеспечение измерительных систем. Основные положения».
- осуществление деятельности в области использования атомной энергии.
