| Номер в госреестре | 58420-14 |
| Наименование СИ | Стенды тормозные |
| Обозначение типа СИ | Multiflex, Varioflex |
| Изготовитель | "AHS Prueftechnik A. u. H. Schneider GMBH & Co. KG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды тормозные серий Multiflex, Varioflex, предназначены для измерений:
- тормозной силы колеса;
- массы транспортного средства, приходящейся на ось;
- усилий на органах управлений;
- давления сжатого воздуха.
В основу измерений, выполняемых системами стенда, положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, "дорога" движется с заданной скоростью. Роль дороги выполняют две пары роликов, на которые устанавливаются колеса одной оси автомобиля. Каждая пара роликов приводится во вращение от мотор - редуктора и, раскручивая колеса, имитирует движение автомобиля с заданной скоростью.
Одновременно производятся измерения тормозных сил, развиваемых на колесах одной оси автомобиля: передней или задней.
При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода. Корпус мотор - редуктора подвешен балансир-но. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой, пересчитывается в значения тормозных сил и передается на персональный компьютер и дисплей пульта управления.
Конструктивной основой стенда является опорное устройство, состоящее из двух блоков роликов. Привод ведущего ролика осуществляется от мотор - редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора. Корпус мотор - редуктора установлен в подшипниковых опорах. Реактивный момент корпуса при торможении через рычаг воспринимается силоизмерительной системой, состоящей из тензометрических датчиков и преобразователей электрических сигналов. Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения автомобилей при испытаниях тормозной системы.
Измерение массы транспортного средства, приходящейся на ось автомобиля, производится тензометрическими датчиками, устанавливаемыми между блоком роликов и технологическим основанием монтажной ямы. Сигналы с датчиков обрабатываются преобразователями электрических сигналов, передаются на персональный компьютер и используются для расчетов массы транспортного средства, приходящейся на ось автомобиля.
В состав комплектации стендов тормозных серий Multiflex, Varioflex также входит приборная стойка с устройствами обработки и отображения измерительной информации.
Стенды тормозные серий Multiflex, Varioflex снабжены программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющим оперативно сохранять и обновлять информацию об основных параметрах тензометрических датчиков, что повышает надежность и стабильность работы.
Выпускаемые модели отличаются диапазонами измерений некоторых параметров, мощностью двигателей мотор - редуктора, типом применяемого монитора, конструктивным исполнением, дизайном приборной стойки и пр.
Стенды тормозные моделей Multiflex KR 3 и Multiflex KR 3 screen предназначены для измерений параметров тормозных систем мотоциклов, и отличаются между собой наличием аналогового (стрелочного) табло в обычной версии или цифрового дисплея с ПК в версии screen.
Стенды тормозные моделей Multiflex 06 Easy; Multiflex 06 Easy 94/220 VAG, Multiflex 06; Multiflex 05, Multiline 05, Multiflex 04/08 Easy, 04/08 TEC, Multiflex 06/12, предназначенные для измерений параметров тормозных систем легковых автомобилей, имеют конструктивное исполнение в виде моноблока с двумя парами опорных роликов.
Лист № 2 Всего листов 10
Стенды тормозные моделей Varioflex EASY 306; Varioflex EASY 260; Varioflex TEC 306; Varioflex TEC 260; Varioflex TEC 310, Varioflex TEC 306/2, Varioflex TEC 260/2, Varioflex TEC 310/2, Varioflex TEC 306/4, Varioflex TEC 260/4, Varioflex TEC 310/4, Varioflex TEC KRG, Varioflex Screen 306 easy; Varioflex Screen 260 easy; Varioflex Screen 306 TEC; Varioflex Screen 260 TEC; Varioflex Screen 310 MB TEC, предназначенны для измерений параметров тормозных систем грузовых автомобилей, конструктивно могут быть выполнены как в виде моноблока с двумя парами опорных роликов, так и в виде двух блоков, каждый из которых имеет пару опорных роликов.

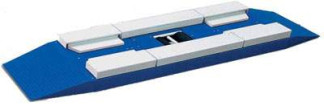

Общий вид стендов тормозных серий Multiflex, Varioflex
a) Multiflex KR 3, Multiflex KR 3 screen 6) Multiflex 06 Easy; Multiflex 06 Easy 94/220 VAG, Multiflex 06; Multiflex 05, Multiline 05, Multiflex 04/08 Easy, 04/08 TEC, Multiflex 06/12
в) Varioflex EASY 306; Varioflex EASY 260; Varioflex TEC 306; Varioflex TEC 260; Varioflex TEC 310, Varioflex TEC 306/2, Varioflex TEC 260/2, Varioflex TEC 310/2, Varioflex TEC 306/4, Varioflex TEC 260/4, Varioflex TEC 310/4, Varioflex TEC KRG, Varioflex Screen 306 easy; Varioflex Screen 260 easy; Varioflex Screen 306 TEC; Varioflex Screen 260 TEC; Varioflex Screen 310 MB TEC
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование блока предварительных усилителей тензометрических датчиков. Также производится пломбирование корпуса персонального компьютера и корпуса приборной стойки.
Программное обеспечение разработано специально для стендов тормозных серий Multiflex, Varioflex, и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Picaro III | Picaro LKW FB.exe | 3.2 | FFC778B6 | CRC32 |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
| Модель | Multiflex KR 3, KR 3 SCREEN | Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN | Multiflex 04/08 EASY, 04/08 SCREEN | Multiflex 06/12 EASY 06/12 SCREEN | Varioflex 306 EASY; 260 EASY | Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std | Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
| Диапазон измерений тормозной силы колеса, кН | 0-3 | 0-5 (для Multiflex 05); 0-3/0-6 | 0-4/0-8 | 0-6/0-12 | 0-6/0-30 | 0-8/0-40 | 0-6/0-30 (0-8/0-40 для 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN) |
| Пределы допускаемой относительной погрешности измерений тормозной силы колеса, % | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 |
| Диапазон измерений массы транспортного средства, приходящийся на ось, кг | 0-300 | 0-4000 | 0-4000 | 0-4000 | 0-16000 | 0-16000 | 0-16000 |
| Модель | Multiflex KR 3, KR 3 SCREEN | Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN | Multiflex 04/08 EASY, 04/08 SCREEN | Multiflex 06/12 EASY 06/12 SCREEN | Varioflex 306 EASY; 260 EASY | Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std | Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
| Пределы допускаемой относительной погрешности измерений массы транспортного средства, приходящийся на ось, % | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 |
| Диапазон измерений усилий на органах управлений, Н | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 |
| Пределы допускаемой относительной погрешности измерений усилий на органах управлений, % | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 |
| Диапазон измерения давления сжатого воздуха, МПа (бар) | 0 - 1,6 (0 - 16) | 0 - 1,6 (0 - 16) | 0 - 1,6 (0 - 16) | 0 - 1,6 (0 - 16) | 0 - 1,6 (0 - 16) | 0 - 1,6 (0 - 16) | 0 - 1,6 (0 - 16) |
| Модель | Multiflex KR 3, KR 3 SCREEN | Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN | Multiflex 04/08 EASY, 04/08 SCREEN | Multiflex 06/12 EASY 06/12 SCREEN | Varioflex 306 EASY; 260 EASY | Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std | Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
| Пределы допускаемой относительной погрешности измерений давления сжатого воздуха, % | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 | ±3 |
| Максимальная нагрузка на ось, Н | 3000 | 40000 | 40000 | 40000 | 160000 | 160000 | 160000 |
| Диаметр роликов, мм | 200 | 200 | 200 | 200 | 200; 260 | 200 (для моделей 306/2 и 306/4); 260 (для моделей 260/2, 260/4 и TEC KRG); 310 (для моделей 310/2 и 310/4) | 200; 260; 200; 260; 310 |
| Предельные отклонения диаметра роликов, мм | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| Скорость автомобиля, имитируемая на стенде, не менее, км/ч | 2,3 | 4 (для Multiflex 05); 5 | 5 | 4 | 2,3 или 2,5 и 5,0 (для 2-скоростных моделей) | 2,3 или 2,5 и 5,0 (для 2-скоростных моделей) | 2,3 или 2,5 и 5,0 (для 2-скоростных моделей) |
| Модель | Multiflex KR 3, KR 3 SCREEN | Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN | Multiflex 04/08 EASY, 04/08 SCREEN | Multiflex 06/12 EASY 06/12 SCREEN | Varioflex 306 EASY; 260 EASY | Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std | Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
| Исполнение (конструкция) | моноблок | библок | библок | библок | моноблок библок | библок | моноблок библок |
| Г абаритные размеры блока роликов, не более, мм | 660x660x210 | 680x2600x250 | 680x2600x250; 680x2940x250 (for Multiflex 04/08 TEC) | 680x2940x250 | monoblock 3000x750x325 (306 EASY) 3000x830x365 (260 EASY) Biblock 4300x750x325 (306 EASY S) 4300x830x365 (260 EASY S) 3240x750x640 (306 EASY U) 3240x830x700260 EASY U) | biblock 4900x750x440 (306 TEC S) 4900x830x440 (260 TEC S) 4900x946x440(310 TEC S) 3540x1020x750 (306 TEC U) 3540x1100x750 (260 TEC U) 3540x1180x750 (310 TEC U) 4320x960x440 TEC KRG Std | monoblock 3000x750x325 (306 EASY) 3000x830x365 (260 EASY) Biblock 4300x750x325 (306 EASY S) 4300x830x365 (260 EASY S) 3240x750x640 (306 EASY U) 3240x830x700260 EASY U) 4900x750x440 (306 TEC S) 4900x830x440 (260 TEC S) 4900x946x440 (310 TEC S) 3540x1020x750 (306 TEC U) 3540x1100x750 (260 TEC U) 3540x1180x750 (310MBTEC U) |
| Модель | Multiflex KR 3, KR 3 SCREEN | Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN | Multiflex 04/08 EASY, 04/08 SCREEN | Multiflex 06/12 EASY 06/12 SCREEN | Varioflex 306 EASY; 260 EASY | Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std | Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
| Г абаритные размеры приборной стойки, не более, мм | 800x600x210 (KR3) 600x600x210 (SCREEN) | 600x800x210; (EASY) 600x600x210 (SCREEN) | 600x800x210; (EASY) 600x600x210 (SCREEN) | 600x800x210; (EASY) 600x800x210 (SCREEN) | 600x800x210 | 800x1000x350 (1000x800x350 для TEC 306/4, TEC 260/4, TEC 310/4) 600x800x210 (для TEC KRG) | 600x800x210 |
| Масса блока роликов, не более, кг | 250 | 500 | 600 | 700 | 1000 моноблок 2x600 библок | 2x800.1.000 | 1.000 моноблок 2x600 easy 2x1.000 TEC |
| Масса приборной стойки, не более, кг | 30 | 50 | 50 | 50 | 50 | 70 | 70 |
| Электропитание от трехфазной сети переменного тока: - напряжение, В - частота, Гц | 360 - 440 49-51 | 360 - 440 49-51 | 360 - 440 49-51 | 360 - 440 49-51 | 360 - 440 49-51 | 360 - 440 49-51 | 360 - 440 49-51 |
| Потребляемая мощность, не более, кВт | 2,5 | 2x2,5 4 (для модели Multiflex 05); 2x4,6 | 2x4,6 | 2x5,5 | 2x10 | 2x11 | 2x10 (2x11) |
| Модель | Multiflex KR 3, KR 3 SCREEN | Multiflex 05 06 EASY; 06 EASY PB 94/220 VAG; 06 SCREEN | Multiflex 04/08 EASY, 04/08 SCREEN | Multiflex 06/12 EASY 06/12 SCREEN | Varioflex 306 EASY; 260 EASY | Varioflex 306 TEC Std; 260 TEC Std; 310 TEC Std; TEC 306/2, TEC 260/2, TEC 310/2, TEC 306/4, TEC 260/4, TEC 310/4 TEC KRG Std | Varioflex 306 EASY SCREEN; 260 EASY SCREEN; 306 TEC SCREEN; 260 TEC SCREEN; 310 MB TEC SCREEN |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность, не более, % | от плюс 5 до плюс 40 90 | ||||||
| Средний срок службы, не менее, лет | 10 | ||||||
| Средняя наработка на отказ, не менее, ч | 1000 | ||||||
наносится на приборную стойку стендов тормозных серий Multiflex, Varioflex, методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- стенд тормозной, в комплекте
1 штука;
1 комплект;
1 экземпляр; 1 экземпляр.
- комплект принадлежностей и приспособлений
- руководство по эксплуатации
- методика поверки
По отдельному заказу поставляется калибровочное приспособление Поверка
осуществляется в соответствии с МП АПМ 09-14 «Стенды тормозные серий Multiflex, Varioflex. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в июле 2014 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
| № п/п | Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики |
| 1. | Рулетка измерительная металлическая, 0-5000 мм, кл 3, ГОСТ 7502-98 |
| 2. | Рабочие эталоны 2-го разряда, динамометр по ГОСТ Р 8.663-2009: - (10-1000) Н, ПГ ±0,46 % - (1-10) кН, ПГ ±0,46 %; - (5-50) кН, ПГ ±0,46 %; |
| 3. | Эталонные гири класса M1 по ГОСТ OIML R-111-1-2009 массой: 500 кг - 8 шт. |
| 4. | Манометр с верхним пределом измерения 2 МПа, КТ 1,5 по ГОСТ 2405-88 |
Методика выполнения измерений приведена в документе «Стенды тормозные серий Multiflex, Varioflex. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к стендам тормозным серий Multiflex, Varioflex
1. ГОСТ Р 8.663-2009 «Г осударственная система обеспечения единства измерений. Г осу-дарственная поверочная схема для средств измерений силы».
2. ГОСТ Р 41.13-2007 «Единообразные предписания, касающиеся транспортных средств категорий М, N и О в отношении торможения».
3. ГОСТ Р 41.13-Н-99 «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения».
4. ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
5. Техническая документация «AHS Pmeftechnik A. u. H. Schneider GMBH & Co. KG», Германия.
- выполнение работ с помощью средств измерений, к которым установлены обязательные требования в соответствии с Приказом Минпромторга России от 06.12.2011 № 1677 г.;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям в соответствии с «Техническим регламентом о безопасности колесных транспортных средств», утвержденному Постановлением Правительства Российской Федерации от 10 сентября 2009 г. N 720;
Всего листов 10
- осуществление мероприятий государственного контроля (надзора) в соответствии с Приказом МВД России от 08.11.2012 № 1014 г. (п.п. 105, 106, 108);
- выполнение работ по обеспечению безопасных условий и охраны труда в соответствии с Приказом МВД России от 08.11.2012 № 1014 г. (п.5).
