| Номер в госреестре | 58422-14 |
| Наименование СИ | Установка гониометрическая |
| Обозначение типа СИ | ГУ-4 |
| Изготовитель | ФГБОУ ВПО "Санкт-Петербургский государственный электротехнический университет "ЛЭТИ" им.В.И.Ульянова (Ленина)", г.С.-Петербург |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установка гониометрическая ГУ-4 предназначена для измерений угловых перемещений при контроле параметров фотоэлектрических цифровых преобразователей угла.
Установка гониометрическая ГУ-4 (далее установка) представляет собой измерительно-вычислительный комплекс, реализующий принцип динамического гониометра, заключающийся в сравнении двух угловых шкал (контролируемой и эталонной) при совместном вращении их физических носителей на общем установочном валу.
Установка состоит из оптико-механического блока и стойки электроники. При вращении установочного вала оптико-механического блока в эталонном и контролируемом преобразователях угла вырабатываются информационные и управляющие сигналы и коды, поступающие на вход стойки электроники. Они обрабатываются в соответствии с избранным протоколом контроля параметров преобразователя угла. Скорость и направление вращения задаются оператором через программу управления вращением, при этом в стойке электроники вырабатывается сигнал управления вращением, передаваемый через сервоусилитель на двигатель.
Установка позволяет осуществлять контроль следующих параметров фотоэлектрических цифровых преобразователей угла:
- информационную емкость (общее число кодов);
- монотонность следования значений кода;
- достоверность кода в статическом режиме;
- достоверность кода в динамическом режиме.
Конструктивно оптико-механический блок состоит из установочного вала и основания, на котором расположены нуль-индикатор и процессорный блок оптического датчика угла А-205.
Основание оптико-механического блока выполнено в виде массивной кольцеобразной стальной конструкции, устанавливаемой на трех опорах. На основании оптико-механического блока, при помощи аэростатической опоры, в вертикальном положении закреплен установочный вал, жестко связанный с валом электродвигателя и подвижной частью прецизионного углового оптического датчика угла А-205. Подвод воздуха обеспечивается от пневмопульта.
Конструктивно стойка электроники выполнена в унифицированном корпусе типа Ect 19 3602UG (HH). Внутри корпуса расположены персональный компьютер, силовой блок и блок обработки информации.

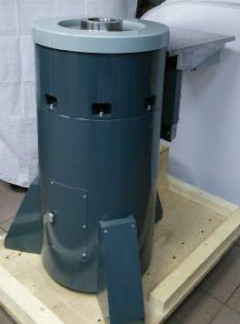

Внешний вид составных частей установки приведен на рисунках 1, 2.
Программное обеспечение (далее ПО), используемое для управления установкой и получения результатов измерений, подразделяется на встроенное и автономное. Встроенное ПО реализует функционирование системы управления вращением установочного вала установки (устанавливается на этапе изготовления и в процессе эксплуатации изменено быть не может) и платы сбора и передачи первичной измерительной информации (загружается в процессе установки к работе). Автономное ПО
функционирует под управлением операционной системы Microsoft Windows и обеспечивает:
- задание параметров вращения установочного вала установки;
- получение данных и расчет;
- отображение и сохранение результатов измерений и расчетов;
- печать протоколов.
При установке ПО в корневом каталоге системного диска создается папка «GU4», содержащая следующие исполняемые файлы: GU4.exe, GMeterPro_USB_F.exe, RTPCPU.exe, M.exe, NER.exe. Вызов этих файлов на исполнение происходит по мере необходимости при функционировании ПО. Запуск ПО осуществляется с помощью ярлыка, создаваемого на рабочем столе пользователя.
К метрологически значимым частям ПО относятся:
- встроенное ПО платы сбора и передачи первичной измерительной информации, обеспечивающее сбор и передачу первичной измерительной информации;
- автономное ПО для приема и обработки первичной измерительной информации и выдачи результатов измерений.
Идентификационные данные ПО_Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентифи кационный номер) программ ного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового иден-тифика-тора программного обеспечения |
| Встроенное ПО | CRC32 | |||
| out3 1-1A+1.rbf | j-gate | 1.0 | 2F7E5A41 | |
| Pav3 2-8 12.rbf | j-gate | 1.0 | 0F65A55B | |
| Автономное ПО | GU4 | CRC32 | ||
| GU4.exe | GU4 | 1.7.0 | 79F0FB16 | |
| GMeterPro USB F.exe | GMeterPro | 0.1 | 0F09B2A6 | |
| RTPCPU.exe | RTPCPU | 1.0 | 1205AB10 | |
| M.exe | RTPCPU | 1.0 | FBCFC149 | |
| NER.exe | RTPCPU | 1.0 | D89A1F2D |
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений угла, градусы | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений угла, секунды | ±0,2 |
| Характер вращения установочного вала | реверсивный |
| Скорость вращения вала датчика, об/мин | от 1 до 150 |
| Габаритные размеры (ШхГхВ), мм, не более: - оптико-механический блок; - стойка электроники | 600x750x800 600x560x900 |
| Масса, кг, не более: - оптико-механический блок; - стойка электроники | 245 40 |
| Параметры электропитания: - напряжение, В; - частота, Гц | 220±22 50±0,5 |
| Мощность, потребляемая от сети переменного тока, Вт, не более | 600 |
| Среднее время наработки на отказ, ч | 1000 |
| Средний срок службы, лет | 8 |
Установка должна эксплуатироваться в следующих условиях
- диапазон температуры окружающего воздуха, °С
от 17 до 25; от 30 до 80; от 86,6 до 106,7.
- диапазон относительной влажности воздуха, %
- диапазон атмосферного давления, кПа
Знак утверждения типа наносится на оптико-механический блок и стойку электроники в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Обозначение | Наименование | Количество |
| 1 | 2 | 3 |
| ПИЖМ.401229.006 | Установка гониометрическая ГУ-4, | 1 |
| в том числе: | ||
| ПИЖМ.306231.004 | Пневмопульт | 1 |
| ПИЖМ.468213.031 | Стойка электроники | 1 |
| ПИЖМ.408129.014 | Оптико-механический блок | 1 |
| 460 ПИЖМ.00152 | Программное обеспечение | 1 |
| 460 ПИЖМ.00152-001-34 | Руководство оператора | 1 |
| 460 ПИЖМ.00152-001-33 | Руководство программиста | 1 |
Продолжение таблицы 3
| 1 | 2 | 3 |
| ПИЖМ.401229.006 РЭ | Комплект эксплуатационных документов, в том числе: Руководство по эксплуатации | 1 1 |
| ПИЖМ.401229.006 ФО | Формуляр | 1 |
| ПИЖМ.401229.006 ПМ | Методика поверки | 1 |
| ПИЖМ.442613.040 | Комплект сменных частей, в том числе: Вал установочный | 1 1 |
| ПИЖМ.713428.001 | Вал установочный | 1 |
| ПИЖМ.713328.003 | Диск установочный | 1 |
| ПИЖМ.713456.001 | Диск установочный | 1 |
| ПИЖМ.713456.002 | Диск установочный | 1 |
| ПИЖМ.711326.007 | Кабель | 1 |
| ПИЖМ.685611.305 | Кабель | 1 |
| ПИЖМ.685611.306 | Кабель | 1 |
| ПИЖМ.685611.308 | Кабель | 1 |
| ПИЖМ.685611.312 | Кабель | 1 |
| ПИЖМ.685611.313 | Кабель | 1 |
| ПИЖМ.685611.314 | Кабель интерфейсный DB9F - DB9M | 1 |
осуществляется по документу ПИЖМ.401229.006 ПМ «Установка гониометрическая ГУ-4. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в июне 2014 г.
Основное средство поверки - Государственный первичный эталон единицы плоского угла ГЭТ 22-80.
приведены в документе «Установка гониометрическая ГУ-4. Руководство по эксплуатации. ПИЖМ.401229.006 РЭ», 2014 г.
Нормативные и технические документы, устанавливающие требования к установке гониометрической ГУ-4
1. ГОСТ 8.577-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела».
2. ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
3. Техническая документация изготовителя.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
